Trong thế giới phức tạp của động cơ xe hơi, có những bộ phận đóng vai trò cực kỳ quan trọng mà không phải ai cũng hiểu rõ. Trục cam là một trong những chi tiết cốt lõi đó, chịu trách nhiệm điều phối nhịp nhàng quá trình nạp nhiên liệu và xả khí thải, đảm bảo động cơ hoạt động hiệu quả. Việc hiểu rõ về trục cam ô tô không chỉ giúp bạn đánh giá đúng tầm quan trọng của nó mà còn có thể nhận biết sớm các vấn đề tiềm ẩn.
Trục cam ô tô là gì và chức năng cốt lõi
Trục cam là một thành phần cơ khí không thể thiếu trong hầu hết các loại động cơ đốt trong, đặc biệt là trên xe ô tô. Chức năng chính của bộ phận này là điều khiển thời điểm và hành trình đóng mở các xu páp (van nạp và van xả) trong xy lanh. Hoạt động chính xác của trục cam quyết định trực tiếp đến hiệu suất đốt cháy nhiên liệu, công suất đầu ra và lượng khí thải của động cơ.
Nó nhận chuyển động quay từ trục khuỷu thông qua các cơ cấu truyền động như bánh răng, xích hoặc dây đai. Trên thân trục cam có các vấu cam được thiết kế đặc biệt. Khi trục cam quay, các vấu cam này sẽ tác động lên con đội hoặc đòn gánh, từ đó đẩy hoặc kéo các xu páp mở ra hoặc đóng lại theo đúng quy trình của chu kỳ hoạt động của động cơ. Sự phối hợp nhịp nhàng giữa chuyển động của trục khuỷu (pit-tông di chuyển) và trục cam (xu páp đóng mở) là chìa khóa để động cơ vận hành trơn tru.
Cấu tạo các bộ phận chính của trục cam
Trục cam có cấu tạo gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng điều khiển xu páp. Phần trung tâm là thân trục, một thanh hình trụ chạy dọc theo dãy xy lanh của động cơ. Thân trục này được chế tạo để chịu tải trọng xoắn và uốn lớn trong quá trình hoạt động.
Trên thân trục là các vấu cam, còn gọi là thùy cam. Mỗi vấu cam có hình dạng đặc trưng, được thiết kế để tạo ra hành trình nâng xu páp chính xác theo thời điểm yêu cầu. Số lượng vấu cam thường tương ứng với số lượng xu páp cần điều khiển (một vấu cho van nạp, một vấu cho van xả cho mỗi xy lanh), hoặc có thể nhiều hơn trong các hệ thống phức tạp hơn. Khi trục cam quay, phần nhô ra của vấu cam sẽ tác động lên cơ cấu truyền lực tới xu páp, làm xu páp mở.
Thân trục cam được đỡ bởi các gối đỡ (bạc trục cam) nằm trên nắp xy lanh (nắp quy lát) hoặc thân động cơ. Các gối đỡ này thường có lỗ dẫn dầu để đảm bảo trục cam luôn được bôi trơn đầy đủ, giảm ma sát và mài mòn trong quá trình quay với tốc độ cao. Ở một đầu của trục cam có lắp đĩa xích hoặc puli đai cam. Bộ phận này kết nối với trục khuỷu thông qua xích cam hoặc dây đai cam, thiết lập và duy trì mối quan hệ định thời chính xác giữa trục cam và trục khuỷu. Việc giữ đúng thời điểm là cực kỳ quan trọng để xu páp mở và đóng đồng bộ với chuyển động của pit-tông.

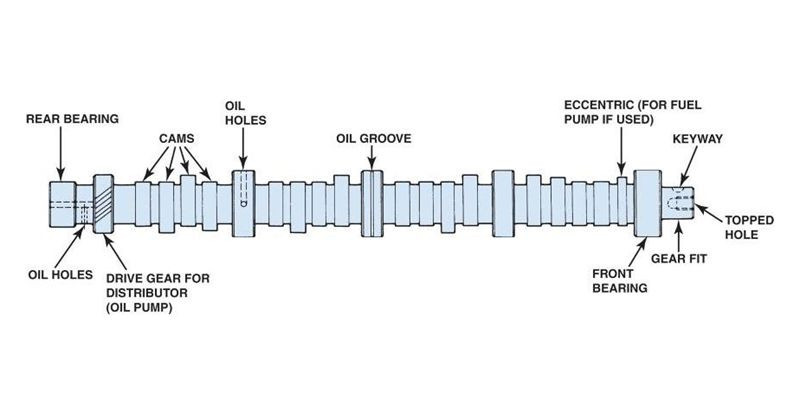

Cấu tạo của trục cam

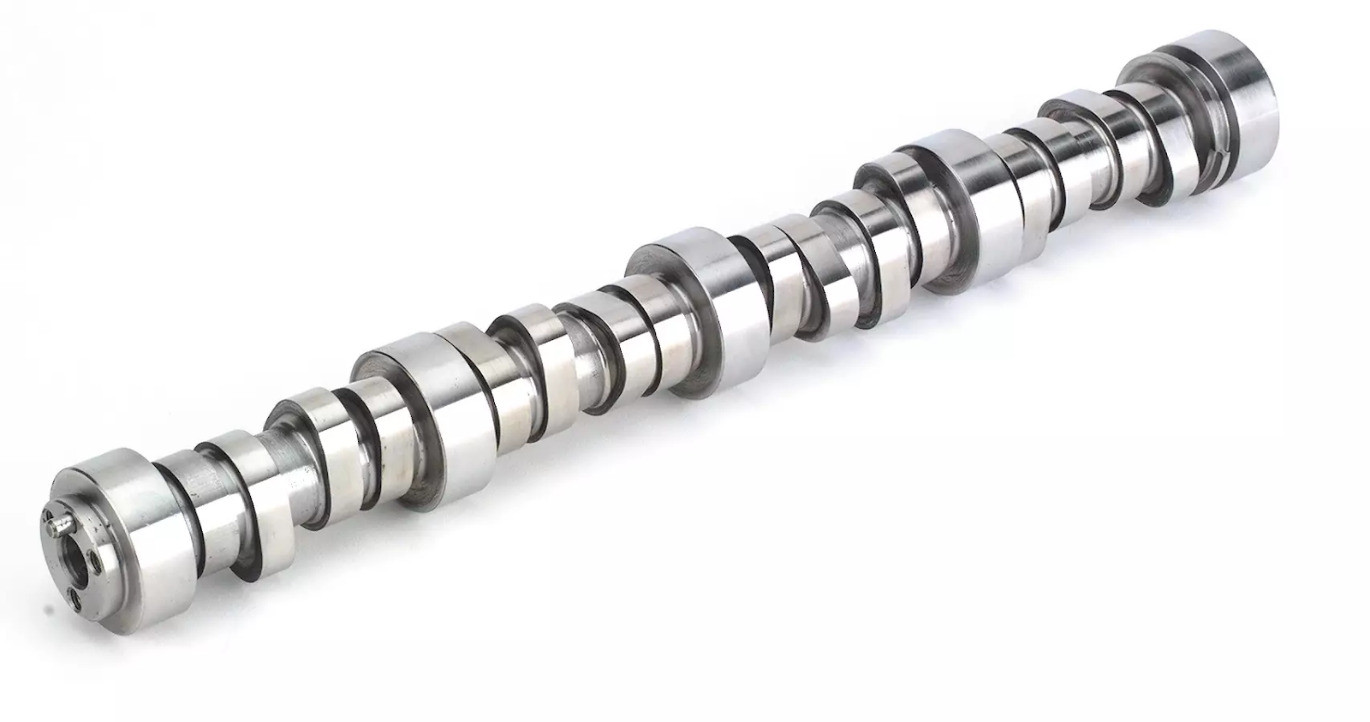

Trục cam ô tô là gì
- Khám Phá Tuyến Xe Buýt 220 Hà Nội: Lộ Trình, Lịch Trình Và Mẹo Di Chuyển
- Khám Phá Chi Tiết Chức Năng và Cấu Tạo Hệ Thống Nạp Trên Ô Tô
- Hiểu Rõ Về Tia IR: Tác Hại Và Cách Phòng Tránh Hiệu Quả
- Thông tin chi tiết về Tuyến Xe Buýt 161 Hà Nội
- Lốp Xe Ô Tô Bị Phồng: Kiến Thức Toàn Diện & Khắc Phục An Toàn
Các loại bố trí trục cam phổ biến
Vị trí lắp đặt trục cam trong động cơ ô tô có thể khác nhau tùy thuộc vào thiết kế và công nghệ. Có ba kiểu bố trí chính phổ biến hiện nay, mỗi kiểu có những đặc điểm và ảnh hưởng riêng đến cấu trúc và hiệu suất của động cơ.
Kiểu bố trí truyền thống là trục cam đặt trong thân động cơ (OHV – Overhead Valve). Ở cấu hình này, trục cam nằm thấp, thường ở bên cạnh hoặc phía dưới xy lanh. Chuyển động từ vấu cam được truyền lên các xu páp trên nắp xy lanh thông qua các thanh đẩy (pushrods) và cần lắc (rocker arms). Kiểu này thường đơn giản và gọn gàng về chiều cao động cơ, nhưng có quán tính lớn hơn do các thanh đẩy dài.
Kiểu bố trí hiện đại và phổ biến hơn là trục cam đặt trên đỉnh xy lanh (OHC – Overhead Camshaft). Trong cấu hình này, trục cam được đặt ngay trên nắp xy lanh. Trục cam có thể tác động trực tiếp lên xu páp thông qua con đội hoặc gián tiếp qua cần lắc ngắn. Kiểu OHC giúp giảm quán tính của hệ thống phân phối khí và cho phép điều khiển thời điểm mở xu páp chính xác hơn ở tốc độ cao.
Hệ thống OHC còn được chia thành hai loại: SOHC (Single Overhead Camshaft) chỉ có một trục cam trên mỗi hàng xy lanh để điều khiển cả van nạp và van xả, và DOHC (Double Overhead Camshaft) có hai trục cam trên mỗi hàng xy lanh, một trục cam cho van nạp và một trục cam cho van xả. Bố trí DOHC cho phép thiết kế vấu cam linh hoạt hơn, tối ưu hóa luồng khí nạp/xả và thường được sử dụng trong các động cơ hiệu suất cao.
Nguyên lý vận hành của trục cam trong động cơ
Nguyên lý hoạt động cơ bản của trục cam là chuyển đổi chuyển động quay thành chuyển động tịnh tiến để mở các xu páp. Khi trục cam quay, các vấu cam có biên dạng đặc biệt sẽ nhô lên và tác động vào con đội hoặc cần đẩy/cần lắc. Biên dạng của vấu cam quyết định thời điểm xu páp bắt đầu mở, mức độ mở tối đa, thời gian xu páp giữ trạng thái mở và thời điểm đóng lại.
Mối quan hệ định thời giữa trục cam và trục khuỷu là rất quan trọng. Trục cam thường quay với tốc độ bằng một nửa tốc độ quay của trục khuỷu trong động cơ bốn kỳ. Điều này là do trong mỗi chu kỳ hoạt động đầy đủ gồm bốn hành trình của pit-tông (nạp, nén, nổ, xả), trục khuỷu quay hai vòng, trong khi mỗi xu páp (nạp và xả) chỉ cần mở và đóng một lần. Thời điểm chính xác này được đảm bảo thông qua cơ cấu truyền động giữa hai trục. Có ba phương pháp dẫn động trục cam phổ biến.
Dẫn động trục cam bằng bộ truyền bánh răng
Trong các thiết kế động cơ có khoảng cách ngắn giữa trục cam và trục khuỷu, bộ truyền động bánh răng thường được sử dụng. Hệ thống này bao gồm một hoặc nhiều cặp bánh răng ăn khớp trực tiếp hoặc gián tiếp để truyền chuyển động quay từ trục khuỷu lên trục cam.
Ưu điểm của phương pháp dẫn động bằng bánh răng là độ bền cao, hiệu suất truyền động ổn định và tuổi thọ dài do cấu tạo đơn giản và ít chi tiết trung gian. Tuy nhiên, nhược điểm là nó chỉ phù hợp với khoảng cách trục ngắn, việc bố trí có thể bị hạn chế trong một số loại động cơ, và đặc biệt là khả năng gây ra tiếng ồn lớn hơn so với các phương pháp khác, nhất là khi tải trọng thay đổi đột ngột.
Dẫn động trục cam qua xích cam
Khi khoảng cách giữa trục cam và trục khuỷu tương đối lớn, bộ truyền động bằng xích cam (còn gọi là xích định thời) là một lựa chọn hiệu quả. Hệ thống này sử dụng một hoặc nhiều sợi xích kim loại chạy qua đĩa xích gắn trên trục khuỷu và đĩa xích gắn trên trục cam.
Dẫn động bằng xích cam có ưu điểm là có thể truyền động hiệu quả ở khoảng cách trục xa hơn so với bánh răng và có độ bền tốt. Tuy nhiên, xích có thể bị giãn theo thời gian, đòi hỏi phải có bộ căng xích tự động hoặc điều chỉnh định kỳ để duy trì độ căng phù hợp, đảm bảo truyền động chính xác. Nếu xích bị lỏng, thời điểm đóng mở xu páp có thể bị sai lệch nghiêm trọng, ảnh hưởng đến hoạt động của động cơ và có thể gây hư hỏng nặng.
Dẫn động trục cam bằng dây đai cam (đai cam)
Phương pháp dẫn động trục cam bằng dây đai cam (còn gọi là đai định thời hoặc dây curoa cam) rất phổ biến trong các động cơ OHC, đặc biệt là các động cơ có trục cam đặt trên cao. Hệ thống này sử dụng một dây đai làm bằng vật liệu tổng hợp cường lực, có răng ăn khớp với các puli răng trên trục khuỷu và trục cam.
Ưu điểm nổi bật của dẫn động bằng dây đai cam là hoạt động rất êm ái, ít gây tiếng ồn và rung động. Nó cũng không cần bôi trơn và có trọng lượng nhẹ hơn so với xích hoặc bánh răng. Chi phí sản xuất dây đai thường thấp hơn. Tuy nhiên, nhược điểm chính là độ bền và tuổi thọ thường ngắn hơn so với xích hoặc bánh răng, cần được kiểm tra và thay thế định kỳ theo khuyến cáo của nhà sản xuất để tránh đứt đai, gây hư hỏng động cơ nghiêm trọng. Dây đai cũng dễ bị ảnh hưởng bởi nhiệt độ và dầu mỡ.
Dẫn động trục cam bằng dây curoa
Tầm quan trọng của trục cam đối với hiệu suất động cơ
Trục cam đóng vai trò then chốt trong việc xác định “tính cách” của động cơ. Biên dạng của vấu cam quyết định thời điểm, hành trình và tốc độ mở/đóng của các xu páp. Những yếu tố này ảnh hưởng trực tiếp đến lượng hỗn hợp khí nạp đi vào xy lanh và lượng khí thải thoát ra ngoài.
Thiết kế trục cam tối ưu sẽ giúp động cơ đạt được hiệu suất đốt cháy cao nhất, sản sinh công suất và mô-men xoắn lớn hơn, đồng thời giảm mức tiêu hao nhiên liệu và lượng khí thải độc hại. Các nhà sản xuất ô tô dành nhiều công sức để nghiên cứu và phát triển biên dạng vấu cam phù hợp với đặc tính vận hành mong muốn của từng loại xe, từ xe tiết kiệm nhiên liệu đến xe thể thao hiệu năng cao. Hệ thống định thời xu páp biến thiên (VVT – Variable Valve Timing), một công nghệ hiện đại, cho phép điều chỉnh thời điểm trục cam quay so với trục khuỷu tùy thuộc vào điều kiện vận hành, nâng cao hơn nữa hiệu quả hoạt động của động cơ trên toàn dải tốc độ.
Dấu hiệu hư hỏng trục cam và cách xử lý
Mặc dù được chế tạo để bền bỉ, trục cam và các bộ phận liên quan như con đội, cần lắc, bạc trục cam, hoặc cơ cấu dẫn động (xích/đai/bánh răng) vẫn có thể bị mài mòn hoặc hư hỏng theo thời gian. Một số dấu hiệu cho thấy trục cam hoặc hệ thống phân phối khí có vấn đề bao gồm:
Thứ nhất là tiếng ồn bất thường từ khu vực nắp động cơ. Tiếng lách cách hoặc cọ xát có thể là dấu hiệu của bạc trục cam bị mòn, con đội bị hỏng, hoặc khe hở xu páp không chính xác do vấu cam bị mài mòn. Thứ hai là động cơ hoạt động yếu, không ổn định, giật cục hoặc khó khởi động. Việc đóng mở xu páp không đúng thời điểm hoặc không đủ hành trình do trục cam mòn có thể làm giảm áp suất nén trong xy lanh và ảnh hưởng đến quá trình đốt cháy.
Thứ ba là đèn báo lỗi động cơ (Check Engine) sáng trên bảng táp-lô, kèm theo các mã lỗi liên quan đến hệ thống định thời hoặc cảm biến vị trí trục cam. Nếu phát hiện bất kỳ dấu hiệu nào kể trên, việc kiểm tra và chẩn đoán bởi kỹ thuật viên chuyên nghiệp là cần thiết. Sửa chữa hoặc thay thế trục cam là một công việc phức tạp đòi hỏi tháo dỡ nhiều bộ phận động cơ, nên cần được thực hiện tại các gara uy tín để đảm bảo chất lượng và độ chính xác. Việc bảo dưỡng định kỳ hệ thống bôi trơn động cơ là cách tốt nhất để kéo dài tuổi thọ của trục cam và các chi tiết liên quan.
Câu hỏi thường gặp về trục cam ô tô
- Trục cam làm nhiệm vụ gì trong động cơ ô tô?
Trục cam điều khiển thời điểm và hành trình đóng mở các van nạp và xả (xu páp) trong xy lanh, cho phép hỗn hợp khí đi vào và khí thải thoát ra theo đúng chu kỳ hoạt động của động cơ. - Trục cam được dẫn động từ đâu?
Trục cam nhận chuyển động quay từ trục khuỷu của động cơ thông qua các cơ cấu truyền động như bánh răng, xích cam hoặc dây đai cam. - Vấu cam có vai trò gì?
Vấu cam là phần nhô ra trên thân trục cam, có biên dạng đặc biệt để tác động lên con đội hoặc cần đẩy, từ đó tạo ra chuyển động mở và đóng cho xu páp. - Tại sao trục cam phải quay với tốc độ bằng một nửa tốc độ trục khuỷu?
Trong động cơ bốn kỳ, mỗi xu páp chỉ cần mở và đóng một lần trong suốt hai vòng quay của trục khuỷu (tương ứng với bốn hành trình pit-tông). Do đó, trục cam chỉ cần quay một vòng để hoàn thành chu trình điều khiển xu páp cho một chu kỳ động cơ. - Các kiểu bố trí trục cam phổ biến là gì?
Các kiểu bố trí phổ biến bao gồm OHV (trục cam đặt trong thân động cơ), SOHC (một trục cam trên đỉnh xy lanh) và DOHC (hai trục cam trên đỉnh xy lanh). - Dấu hiệu nhận biết trục cam bị hỏng là gì?
Các dấu hiệu có thể bao gồm tiếng ồn bất thường từ động cơ, động cơ hoạt động yếu hoặc không ổn định, khó khởi động, hoặc đèn báo lỗi động cơ sáng kèm mã lỗi liên quan. - Có thể sửa chữa trục cam bị mòn không?
Trong một số trường hợp mòn nhẹ, có thể phục hồi bằng cách hàn đắp và gia công lại, nhưng thường thì việc thay thế trục cam mới là giải pháp tốt nhất để đảm bảo hiệu suất và độ bền lâu dài. - Tại sao việc thay thế dây đai cam lại quan trọng?
Dây đai cam có tuổi thọ nhất định và có thể bị đứt nếu không được thay thế định kỳ. Đứt dây đai cam sẽ làm sai lệch thời điểm đóng mở xu páp, có thể dẫn đến va chạm giữa pit-tông và xu páp, gây hư hỏng nghiêm trọng cho động cơ. - Công nghệ VVT liên quan đến trục cam như thế nào?
Công nghệ VVT (Variable Valve Timing) cho phép điều chỉnh thời điểm quay của trục cam so với trục khuỷu, thay đổi thời gian đóng mở xu páp tùy theo điều kiện vận hành để tối ưu hóa hiệu suất và hiệu quả sử dụng nhiên liệu của động cơ. - Bạc trục cam có quan trọng không?
Bạc trục cam rất quan trọng vì chúng là nơi đỡ và cho phép trục cam quay. Bạc mòn hoặc thiếu bôi trơn có thể gây kẹt trục cam, tiếng ồn lớn và hư hỏng các bộ phận khác.
Hiểu rõ về trục cam giúp chúng ta đánh giá đúng vai trò và tầm quan trọng của nó trong việc đảm bảo hiệu suất hoạt động của động cơ ô tô. Đây là một bộ phận phức tạp nhưng đóng góp lớn vào sự vận hành trơn tru và hiệu quả của xe. Tại Ô tô Dung Bắc, chúng tôi luôn mong muốn mang đến những thông tin hữu ích giúp bạn đọc hiểu hơn về chiếc xe của mình.
