Trong thế giới xe hơi đầy phức tạp, mỗi chi tiết nhỏ đều đóng góp vào hiệu suất vận hành tổng thể. Một trong những bộ phận không thể thiếu, đảm bảo động cơ hoạt động trơn tru và hiệu quả chính là trục cam. Đây là thành phần cốt lõi của hệ thống phân phối khí, chịu trách nhiệm điều khiển thời điểm đóng mở các van nạp và xả, ảnh hưởng trực tiếp đến sức mạnh và khả năng tiết kiệm nhiên liệu của xe.
Trục Cam Là Gì? Khái Niệm Và Vai Trò Thiết Yếu
Trục cam là một bộ phận cơ khí quan trọng thuộc hệ thống phân phối khí của động cơ đốt trong. Chức năng chính của nó là truyền chuyển động quay thành chuyển động tịnh tiến để điều khiển sự đóng mở chính xác của các xupap (van nạp và van xả). Nhờ hoạt động đồng bộ với trục khuỷu, trục cam giúp tối ưu hóa quá trình nạp hỗn hợp khí và thải khí cháy, từ đó nâng cao hiệu suất động cơ và giảm thiểu lượng khí thải độc hại ra môi trường.
Trục cam thường được dẫn động bởi trục khuỷu thông qua các cơ cấu truyền động như bánh răng, xích hoặc dây curoa, với tốc độ quay bằng một nửa tốc độ quay của trục khuỷu. Cấu tạo cơ bản của một trục cam bao gồm các vấu cam nạp, vấu cam thải và các cổ trục. Mỗi vấu cam được thiết kế với biên dạng đặc biệt để quyết định độ nâng và thời gian mở của xupap, đảm bảo luồng khí lưu thông vào và ra khỏi buồng đốt một cách tối ưu nhất theo từng chu kỳ làm việc của động cơ.
Vật Liệu Chế Tạo Trục Cam: Đảm Bảo Độ Bền Bỉ
Để chịu được môi trường hoạt động khắc nghiệt với nhiệt độ và áp suất cao, cùng với ma sát liên tục, trục cam phải được chế tạo từ những vật liệu có độ bền và khả năng chống mài mòn vượt trội. Các vật liệu chính thường được sử dụng bao gồm:
Đúc gang trắng: Đây là vật liệu phổ biến được dùng trong sản xuất hàng loạt bởi chi phí hợp lý và quy trình sản xuất hiệu quả. Gang trắng sau khi được tôi luyện sẽ đạt được độ cứng bề mặt rất tốt, mang lại khả năng chống mài mòn cao. Để phù hợp với các ứng dụng cụ thể, các nguyên tố hợp kim khác như Crom, Molypden, Niken có thể được thêm vào để cải thiện tính chất cơ học.
Thép phôi thanh: Khi đòi hỏi chất lượng trục cam ở mức cao nhất hoặc sản xuất đơn chiếc, thép phôi thanh là lựa chọn ưu tiên. Quá trình gia công từ thép phôi thanh phức tạp và tốn kém hơn, nhưng sản phẩm cuối cùng lại sở hữu độ chính xác, độ bền và khả năng chịu tải vượt trội hơn đáng kể so với gang đúc. Điều này đặc biệt quan trọng đối với các động cơ hiệu suất cao hoặc các ứng dụng chuyên biệt.
Vị Trí Trục Cam Trong Hệ Thống Động Cơ Ô Tô
Vị trí của trục cam trong động cơ ô tô không cố định mà có sự khác biệt tùy thuộc vào thiết kế của từng loại động cơ. Sự sắp xếp này ảnh hưởng trực tiếp đến cơ cấu dẫn động xupap và hiệu suất tổng thể.
<>Xem Thêm Bài Viết:<>- Hướng dẫn chi tiết cách sử dụng camera hành trình trên ô tô
- Cẩm nang chi tiết du lịch Bình Định bằng ô tô
- Hiểu Rõ Rủi Ro Khi Mua Xe Ngân
- Nên Mua Xe Số Hay Xe Ga: Lựa Chọn Phù Hợp Cho Bạn
- Khám phá chi tiết nội thất VinFast Lux A2.0 sang trọng
Trong các động cơ xăng hiện đại, đặc biệt là các loại động cơ có trục cam đặt trên cao (Overhead Camshaft – OHC), vị trí phổ biến nhất của trục cam là ở đỉnh xi lanh, thường nằm trong nắp hộp chứa trục cam. Việc đặt trục cam ở vị trí này giúp giảm thiểu các chi tiết trung gian như cần đẩy, đũa đẩy, từ đó làm giảm khối lượng quán tính của hệ thống, cho phép động cơ hoạt động ở tốc độ cao hơn và giảm tiếng ồn. Cơ cấu này có thể vận hành trực tiếp các van hoặc thông qua một thanh lắc nhỏ.
Đối với các thiết kế cũ hơn hoặc một số động cơ đặc biệt, trục cam có thể nằm ở bên trong khối động cơ, gần với trục khuỷu. Trong trường hợp này, việc điều khiển xupap sẽ cần đến các chi tiết trung gian như con đội, cần đẩy và cò mổ. Mặc dù cấu trúc này có thể phức tạp hơn và có nhiều chi tiết hơn, nó vẫn đảm bảo chức năng phân phối khí hiệu quả. Việc hiểu rõ vị trí của trục cam là rất quan trọng để thực hiện các công tác bảo dưỡng và sửa chữa động cơ một cách chính xác.
Vị trí lắp đặt trục cam điển hình trên các dòng xe hiện đại
Phân Loại Trục Cam: SOHC và DOHC
Để tối ưu hóa hiệu suất động cơ và khả năng vận hành, các nhà sản xuất ô tô đã phát triển nhiều cách bố trí trục cam khác nhau. Hai loại phổ biến nhất hiện nay là SOHC và DOHC, mỗi loại có những đặc điểm và ưu nhược điểm riêng.
Động cơ SOHC (Single Overhead Camshaft – Trục cam đơn trên cao): Trong loại động cơ này, chỉ có một trục cam được đặt ở đỉnh xi lanh, điều khiển cả xupap nạp và xupap xả cho mỗi xi lanh. Điều này có nghĩa là mỗi vấu cam sẽ tác động lên một cặp xupap (một nạp và một xả) thông qua cơ cấu cò mổ hoặc trực tiếp. Ưu điểm của động cơ SOHC là cấu trúc đơn giản hơn, nhẹ hơn, và chi phí sản xuất thấp hơn. Tuy nhiên, khả năng tối ưu hóa thời gian và độ mở của xupap có thể bị hạn chế hơn so với DOHC.
Động cơ DOHC (Double Overhead Camshaft – Trục cam kép trên cao): Đây là thiết kế hiện đại và phổ biến hơn trong các xe đời mới, đặc biệt là các xe hiệu suất cao. Trong động cơ DOHC, có hai trục cam đặt ở đỉnh xi lanh cho mỗi hàng xi lanh. Một trục cam chuyên trách điều khiển các xupap nạp, và trục cam còn lại điều khiển các xupap xả. Điều này cho phép sự linh hoạt lớn hơn trong việc điều chỉnh thời điểm và độ mở của xupap một cách độc lập, giúp tối ưu hóa luồng khí vào/ra buồng đốt ở mọi dải tốc độ động cơ. Nhờ đó, động cơ DOHC thường có hiệu suất cao hơn, tiết kiệm nhiên liệu hơn và khả năng đáp ứng tốt hơn, dù cấu tạo phức tạp và chi phí sản xuất có thể cao hơn.
Cấu Tạo Chi Tiết Của Trục Cam
Trục cam là một bộ phận phức tạp với nhiều thành phần làm việc cùng nhau để đảm bảo chức năng chính xác của hệ thống phân phối khí. Hiểu rõ từng bộ phận giúp chúng ta đánh giá đúng tầm quan trọng của nó trong động cơ.
Trục lái (Trục truyền động): Đây là phần chính cung cấp chuyển động quay cho toàn bộ cụm trục cam. Trục lái thường được nối trực tiếp với trục khuỷu thông qua dây đai, xích hoặc bánh răng, đảm bảo sự đồng bộ về thời gian hoạt động. Nó phải chịu tải trọng xoắn và uốn lớn trong suốt quá trình vận hành của động cơ.
Thân trục: Là phần hình trụ dài, làm nền tảng để gắn kết tất cả các bộ phận còn lại của trục cam. Thân trục phải có khả năng chịu tải trọng mỏi cao và độ cứng vững để duy trì sự chính xác trong quá trình hoạt động, tránh biến dạng dưới tác động của lực từ các vấu cam và sự rung động.
Vòng bi (Ổ trượt): Vòng bi đóng vai trò cực kỳ quan trọng trong việc giữ trục cam ở vị trí chính xác trong khối động cơ và giảm thiểu ma sát trong quá trình quay. Chúng thường được bôi trơn liên tục bằng dầu động cơ để giảm hao mòn và duy trì hoạt động trơn tru. Hệ thống bôi trơn đảm bảo dầu được cung cấp đầy đủ đến các bề mặt tiếp xúc của vòng bi.
Vấu cam: Đây là bộ phận cốt lõi của trục cam, có hình dạng đặc biệt (thùy hình thuôn). Mỗi vấu cam được thiết kế để điều khiển một xupap (hoặc một cặp xupap). Khi trục cam quay, biên dạng của vấu cam sẽ đẩy con đội hoặc cò mổ, từ đó mở hoặc đóng xupap vào đúng thời điểm đã định. Hình dạng và kích thước của vấu cam quyết định thời gian và độ nâng của xupap, ảnh hưởng trực tiếp đến đặc tính công suất và mô-men xoắn của động cơ.
Tấm đẩy (Thrust Plate): Tấm đẩy thường được đặt ở một đầu của trục cam, giữa cam và bánh răng định thời (nếu có). Chức năng của tấm đẩy là kiểm soát khe hở dọc trục của trục cam, đảm bảo nó không bị dịch chuyển quá mức theo chiều dọc trong quá trình hoạt động. Nó giúp duy trì sự căn chỉnh chính xác của trục cam với các bộ phận khác.
Xích chuỗi (Nhông xích) hoặc Bánh răng định thời: Đây là bộ phận truyền động chính kết nối trục cam với trục khuỷu. Nhông xích hoặc bánh răng này được gắn vào một đầu của trục cam và phối hợp với đĩa xích hoặc bánh răng trên trục khuỷu để duy trì sự đồng bộ thời gian giữa chuyển động của hai trục. Sự chính xác của bộ phận này là cực kỳ quan trọng để đảm bảo xupap đóng mở đúng thời điểm.
Các thành phần chính cấu tạo nên trục cam của xe ô tô
Nguyên Lý Hoạt Động Của Trục Cam Trong Động Cơ
Nguyên lý hoạt động của trục cam xoay quanh việc chuyển đổi chuyển động quay thành chuyển động tịnh tiến để điều khiển các xupap. Quá trình này được thực hiện thông qua ba phương pháp dẫn động chính, mỗi loại có những ưu và nhược điểm riêng.
Dẫn động trục cam bằng bộ truyền bánh răng
Phương pháp dẫn động trục cam bằng bộ truyền bánh răng thường được áp dụng khi khoảng cách giữa trục cam và trục khuỷu tương đối nhỏ. Trong hệ thống này, các bánh răng ăn khớp trực tiếp hoặc thông qua một vài bánh răng trung gian để truyền chuyển động quay. Chiều quay của trục cam trong trường hợp này thường ngược lại với chiều quay của trục khuỷu.
Ưu điểm nổi bật của bộ truyền bánh răng là kết cấu đơn giản, độ bền cơ học cao và hiệu suất truyền động tốt, đảm bảo tuổi thọ lâu dài. Tuy nhiên, nhược điểm chính là khó khăn trong việc bố trí dẫn động khi khoảng cách giữa hai trục lớn, và chúng có thể tạo ra tiếng ồn đáng kể trong quá trình hoạt động do va đập và ma sát giữa các răng.
Hệ thống dẫn động trục cam sử dụng bộ truyền bánh răng
Dẫn động trục cam trên ô tô bằng bộ truyền xích
Bộ truyền xích là giải pháp dẫn động trục cam được ưa chuộng khi khoảng cách giữa trục cam và trục khuỷu tương đối lớn. Một đĩa xích gắn trên trục khuỷu sẽ truyền lực thông qua dây xích đến một đĩa xích khác gắn trên trục cam. Cả hai trục (cam và khuỷu) trong trường hợp này sẽ quay cùng chiều. Để đảm bảo dây xích luôn căng và tránh tình trạng lỏng lẻo gây trượt hoặc sai lệch thời điểm, một bộ căng xích (tăng xích) tự động hoặc cơ khí thường được tích hợp vào hệ thống.
Ưu điểm của dẫn động bằng xích là khả năng truyền động linh hoạt ở khoảng cách trục lớn, gọn nhẹ và độ tin cậy cao. Tuy nhiên, nhược điểm là dây xích có thể bị mòn và giãn theo thời gian, dẫn đến tiếng ồn lớn hơn và dễ bị rung động khi thay đổi tải trọng động cơ. Việc bảo dưỡng định kỳ để kiểm tra độ căng của xích là cần thiết.

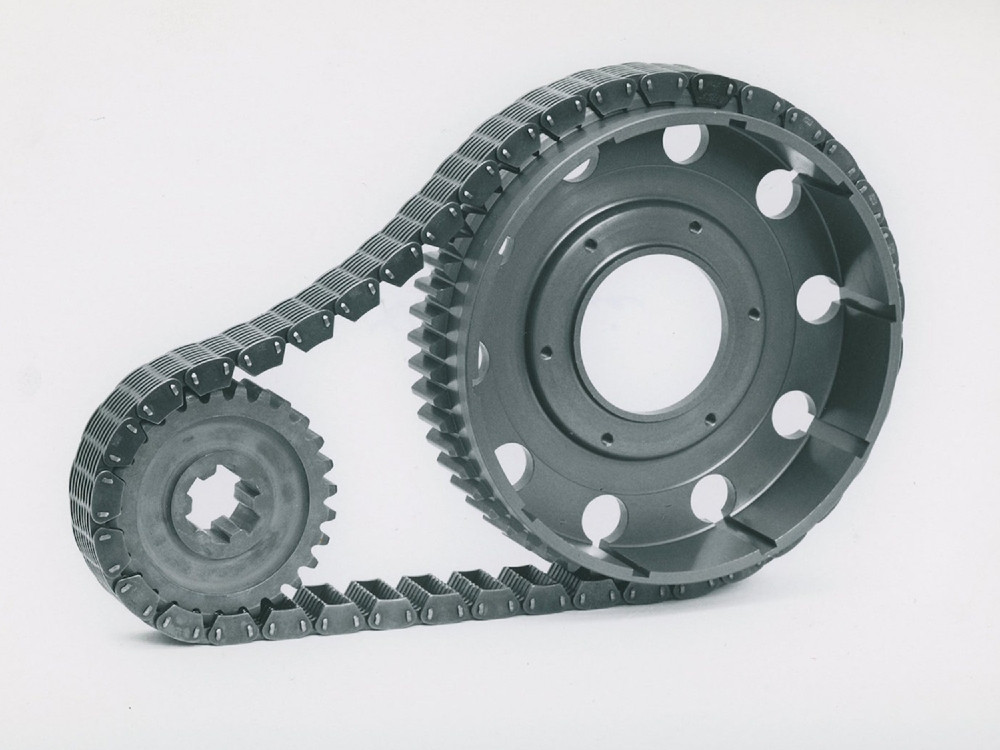

Cơ cấu dẫn động trục cam thông qua bộ truyền xích xe ô tô
Dẫn động trục cam bằng dây curoa
Dẫn động trục cam bằng dây curoa là phương pháp phổ biến nhất hiện nay, đặc biệt là với các động cơ có trục cam đặt trên cao (OHC). Cơ chế này tương tự như truyền động xích, nhưng thay vì xích và đĩa xích, hệ thống sử dụng một dây curoa răng và hai puly (một trên trục khuỷu và một trên trục cam). Cũng như bộ truyền xích, một bộ căng dây (tăng curoa) là cần thiết để duy trì độ căng phù hợp của dây, đảm bảo truyền động hiệu quả và chính xác.
Ưu điểm vượt trội của dẫn động bằng dây curoa là hoạt động cực kỳ êm ái, gần như không gây tiếng ồn, không cần bôi trơn và chi phí vật liệu thường thấp hơn so với bánh răng hay xích. Tuy nhiên, nhược điểm chính là độ bền và tuổi thọ của dây curoa thường kém hơn so với xích hoặc bánh răng, đòi hỏi phải thay thế định kỳ theo khuyến cáo của nhà sản xuất (thông thường sau khoảng 60.000 – 100.000 km) để tránh đứt dây, gây hư hỏng nghiêm trọng cho động cơ.

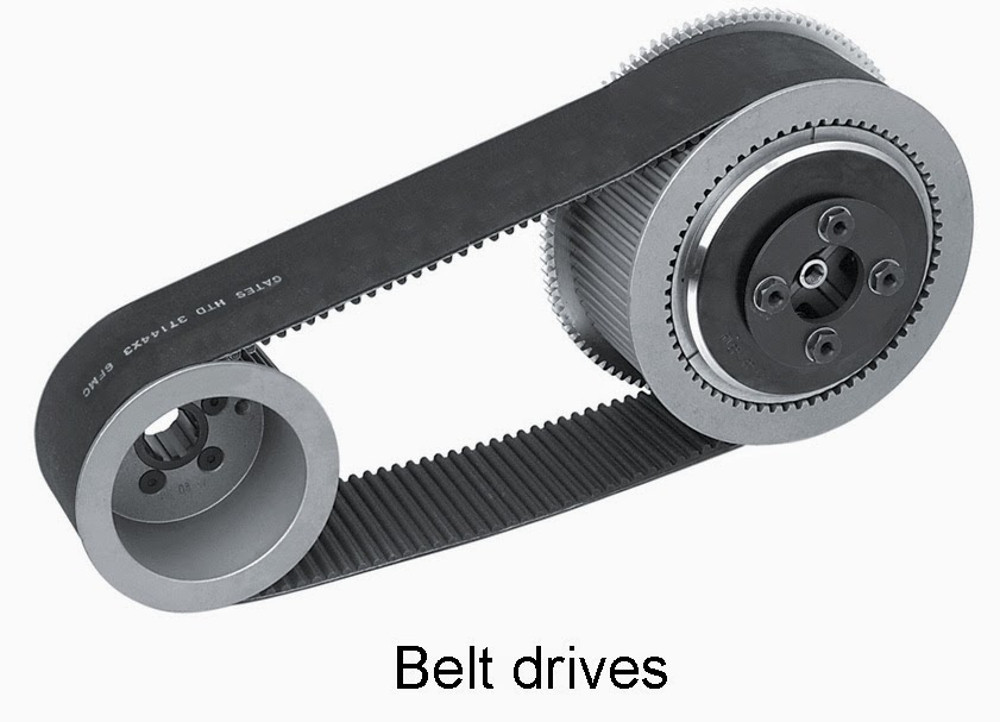

Minh họa nguyên lý hoạt động của trục cam bằng dây curoa
Dấu Hiệu Nhận Biết Trục Cam Bị Hư Hỏng
Trục cam là một bộ phận quan trọng và bền bỉ, nhưng sau một thời gian dài sử dụng hoặc do thiếu bảo dưỡng, nó vẫn có thể gặp phải các vấn đề hư hỏng. Việc nhận biết sớm các dấu hiệu này giúp chủ xe kịp thời khắc phục, tránh những hư hỏng nghiêm trọng hơn cho động cơ.
Một trong những dấu hiệu phổ biến nhất là tiếng ồn bất thường từ khu vực động cơ, đặc biệt là tiếng lách cách hoặc gõ đều đặn. Tiếng ồn này có thể xuất phát từ việc các vấu cam bị mòn, hoặc con đội, cò mổ bị hỏng, tạo ra khe hở quá lớn giữa các chi tiết. Khi trục cam bị mòn không đều, nó sẽ không còn điều khiển xupap một cách chính xác, gây ra tiếng động.
Tiếp theo, hiệu suất động cơ giảm sút đáng kể cũng là một dấu hiệu. Khi trục cam hoạt động không đúng, thời điểm đóng mở xupap sẽ bị sai lệch, dẫn đến quá trình nạp và thải khí không hiệu quả. Điều này thể hiện qua việc xe mất công suất, tăng tốc kém, và mức tiêu thụ nhiên liệu tăng cao bất thường. Đôi khi, động cơ có thể bị rung giật mạnh hơn so với bình thường, đặc biệt là ở tốc độ không tải.
Ngoài ra, đèn kiểm tra động cơ (Check Engine Light) trên bảng điều khiển có thể bật sáng. Hệ thống quản lý động cơ hiện đại có các cảm biến vị trí trục cam (Camshaft Position Sensor – CMP) để theo dõi hoạt động của nó. Nếu cảm biến phát hiện sự sai lệch trong tín hiệu hoặc hoạt động của trục cam không đồng bộ với trục khuỷu, nó sẽ gửi mã lỗi và bật đèn cảnh báo. Việc kiểm tra mã lỗi bằng máy quét OBD-II có thể cung cấp thông tin chính xác về vấn đề đang gặp phải.
Tầm Quan Trọng Của Việc Bảo Dưỡng Trục Cam Định Kỳ
Trục cam hoạt động trong môi trường đòi hỏi sự chính xác cao và chịu tải trọng lớn, do đó, việc bảo dưỡng định kỳ là cực kỳ quan trọng để duy trì hiệu suất động cơ và kéo dài tuổi thọ của xe. Một chương trình bảo dưỡng đúng đắn không chỉ giúp ngăn ngừa các sự cố lớn mà còn tối ưu hóa chi phí vận hành.
Việc thay dầu động cơ đúng lịch trình và sử dụng loại dầu phù hợp là yếu tố tiên quyết. Dầu bôi trơn chất lượng kém hoặc đã quá hạn sử dụng sẽ không thể bảo vệ hiệu quả các bề mặt tiếp xúc của trục cam và các chi tiết liên quan như con đội, cò mổ, gây ra mài mòn nhanh chóng. Bôi trơn đầy đủ giúp giảm ma sát, tản nhiệt và loại bỏ các cặn bẩn, giữ cho trục cam hoạt động trơn tru.
Đối với các động cơ sử dụng dây curoa cam để dẫn động trục cam, việc thay thế dây curoa theo khuyến cáo của nhà sản xuất là cực kỳ quan trọng. Dây curoa có tuổi thọ nhất định (thường từ 60.000 đến 100.000 km hoặc sau một số năm sử dụng, tùy điều kiện nào đến trước). Nếu dây curoa bị đứt trong khi động cơ đang hoạt động, nó có thể gây ra va chạm giữa piston và xupap, dẫn đến hư hỏng động cơ nghiêm trọng và chi phí sửa chữa rất cao.
Ngoài ra, việc kiểm tra và điều chỉnh khe hở xupap định kỳ (nếu động cơ có điều chỉnh) cũng ảnh hưởng trực tiếp đến hoạt động của trục cam. Khe hở xupap không đúng có thể gây ra tiếng ồn, giảm hiệu suất và tăng mài mòn cho vấu cam và các chi tiết liên quan. Việc bảo dưỡng chuyên nghiệp tại các trung tâm dịch vụ uy tín sẽ giúp đảm bảo trục cam và toàn bộ hệ thống phân phối khí luôn trong tình trạng tốt nhất.
Trục cam với cấu tạo và nguyên lý hoạt động linh hoạt, đóng vai trò then chốt trong việc đảm bảo động cơ hoạt động hiệu quả, đặc biệt trong môi trường cường độ cao và khắc nghiệt. Việc nó kiểm soát chính xác thời điểm đóng mở các xupap trực tiếp ảnh hưởng đến hiệu suất vận hành của xe, khả năng tiết kiệm nhiên liệu và trải nghiệm lái tối ưu cho người dùng. Nắm vững thông tin về trục cam giúp chủ xe có cái nhìn sâu sắc hơn về chiếc xe của mình và đưa ra quyết định bảo dưỡng phù hợp. Để tìm hiểu thêm về các loại phụ tùng ô tô và cách chăm sóc xe, hãy liên hệ với Ô tô Dung Bắc để được tư vấn chi tiết và chuyên nghiệp nhất.
Câu hỏi thường gặp (FAQs)
1. Trục cam có chức năng gì trong động cơ ô tô?
Trục cam chịu trách nhiệm điều khiển thời điểm đóng mở các xupap (van nạp và van xả) để luồng khí và nhiên liệu đi vào buồng đốt, cũng như khí thải thoát ra, đảm bảo động cơ hoạt động hiệu quả.
2. Trục cam được làm từ vật liệu gì?
Trục cam thường được chế tạo từ gang trắng đúc hoặc thép phôi thanh, nhờ vào độ bền cao và khả năng chống mài mòn tốt của các vật liệu này.
3. Làm thế nào để nhận biết trục cam bị hỏng?
Các dấu hiệu phổ biến bao gồm tiếng ồn lách cách từ động cơ, giảm công suất, tăng tiêu hao nhiên liệu, động cơ rung giật và đèn báo lỗi Check Engine có thể bật sáng.
4. DOHC và SOHC khác nhau như thế nào?
SOHC (Single Overhead Camshaft) có một trục cam cho mỗi hàng xi lanh để điều khiển cả xupap nạp và xả. DOHC (Double Overhead Camshaft) có hai trục cam cho mỗi hàng xi lanh, một cho xupap nạp và một cho xupap xả, cho phép điều khiển linh hoạt hơn.
5. Tại sao cần bảo dưỡng trục cam định kỳ?
Bảo dưỡng định kỳ, đặc biệt là thay dầu đúng hạn và kiểm tra dây curoa cam (nếu có), giúp giảm thiểu ma sát, ngăn ngừa mài mòn và đảm bảo trục cam hoạt động chính xác, tránh hư hỏng nghiêm trọng cho động cơ.
6. Trục cam được dẫn động bằng những phương pháp nào?
Trục cam có thể được dẫn động bằng bộ truyền bánh răng, bộ truyền xích, hoặc phổ biến nhất hiện nay là bằng dây curoa. Mỗi phương pháp có ưu nhược điểm riêng về độ bền, tiếng ồn và chi phí.
7. Vị trí của trục cam trong động cơ ô tô có quan trọng không?
Có, vị trí của trục cam (ví dụ: trên cao SOHC/DOHC hoặc trong khối động cơ) ảnh hưởng đến cấu tạo, độ phức tạp của hệ thống phân phối khí và hiệu suất tổng thể của động cơ.
8. Vấu cam có vai trò gì?
Vấu cam là phần lồi trên trục cam, có hình dạng đặc biệt, có chức năng trực tiếp đẩy con đội hoặc cò mổ để mở và đóng xupap vào đúng thời điểm và với độ nâng cần thiết.
9. Dây curoa cam có cần thay thế định kỳ không?
Có, dây curoa cam cần được thay thế định kỳ theo khuyến cáo của nhà sản xuất (thường từ 60.000 – 100.000 km) để tránh nguy cơ đứt dây, gây hư hỏng nghiêm trọng cho động cơ.
10. Việc sử dụng dầu động cơ kém chất lượng có ảnh hưởng đến trục cam không?
Có, dầu động cơ kém chất lượng hoặc không được thay định kỳ sẽ không cung cấp đủ sự bôi trơn cần thiết, làm tăng ma sát và mài mòn các chi tiết của trục cam, dẫn đến giảm tuổi thọ và hư hỏng.
