Việc điều khiển một chiếc ô tô đòi hỏi người lái phải tác dụng một lực đáng kể lên vô lăng, đặc biệt là khi di chuyển ở tốc độ chậm hoặc đỗ xe. Để giảm thiểu sức lực này và mang lại trải nghiệm lái thoải mái hơn, hệ thống trợ lực lái đã ra đời. Đây là một tính năng thiết yếu trên hầu hết các dòng xe hiện đại.
Trợ lực lái ô tô là gì?
Trợ lực lái ô tô là một bộ phận quan trọng trong hệ thống lái, có nhiệm vụ hỗ trợ lực cho người điều khiển vô lăng. Về cơ bản, hệ thống này sẽ cung cấp thêm một lực bổ sung, giúp thao tác đánh lái trở nên nhẹ nhàng, dễ dàng hơn rất nhiều so với việc điều khiển trực tiếp. Nhờ có hệ thống trợ lực lái, tài xế có thể quay vô lăng mà không cần dùng quá nhiều sức, đặc biệt hữu ích khi di chuyển trong đô thị đông đúc hay thực hiện các thao tác xoay sở, đỗ xe. Tính năng này đã trở thành tiêu chuẩn an toàn và tiện nghi trên các dòng xe ô tô phổ biến.
Lịch sử phát triển của hệ thống trợ lực lái
Ý tưởng về trợ lực tay lái đã xuất hiện từ đầu thế kỷ 20, nhưng phải đến những năm 1950, hệ thống trợ lực lái thủy lực đầu tiên mới được trang bị rộng rãi trên xe hơi thương mại. Ban đầu, đây là một tính năng cao cấp chỉ có trên các dòng xe sang. Tuy nhiên, với những lợi ích rõ rệt mà nó mang lại về sự thoải mái và an toàn khi điều khiển, hệ thống trợ lực lái nhanh chóng trở nên phổ biến hơn và dần trở thành trang bị tiêu chuẩn trên hầu hết các loại xe. Qua nhiều thập kỷ, công nghệ này đã không ngừng phát triển, từ hệ thống thủy lực truyền thống đến các giải pháp điện tử hiện đại, mang lại hiệu quả và khả năng điều chỉnh linh hoạt hơn.
Vai trò quan trọng của trợ lực lái trên ô tô hiện đại
Trong bối cảnh giao thông ngày càng phức tạp và nhu cầu về sự tiện nghi khi lái xe tăng cao, vai trò của trợ lực lái ô tô càng trở nên quan trọng. Hệ thống này không chỉ giúp giảm mệt mỏi cho người lái trong các chuyến đi dài hoặc khi kẹt xe, mà còn góp phần tăng cường tính an toàn. Khi gặp tình huống khẩn cấp cần đánh lái gấp để tránh chướng ngại vật, tay lái trợ lực cho phép tài xế phản ứng nhanh chóng và chính xác hơn. Ngoài ra, trên các dòng xe đời mới, hệ thống trợ lực lái còn được tích hợp với các tính năng hỗ trợ lái tiên tiến khác như hệ thống giữ làn đường (Lane Keeping Assist) hay hỗ trợ đỗ xe tự động (Automatic Parking), nâng cao đáng kể trải nghiệm và độ an toàn khi sử dụng xe.
Phân loại chi tiết các hệ thống trợ lực lái ô tô
Công nghệ trợ lực lái ô tô đã trải qua nhiều giai đoạn phát triển và hiện có ba loại phổ biến nhất được trang bị trên các dòng xe từ phổ thông đến cao cấp. Mỗi loại đều có cấu tạo, nguyên lý hoạt động cũng như ưu nhược điểm riêng, phù hợp với từng mục đích sử dụng và phân khúc xe khác nhau.
Trợ lực lái thủy lực (HPS)
Trợ lực lái thủy lực hay còn gọi là trợ lực dầu, là loại hệ thống trợ lực ra đời sớm nhất và vẫn còn được sử dụng trên một số mẫu xe hiện nay. Ưu điểm chính của hệ thống này là cấu tạo tương đối đơn giản, chi phí sản xuất và bảo dưỡng thường thấp hơn so với các loại khác. Hệ thống trợ lực lái thủy lực sử dụng áp suất của chất lỏng (dầu trợ lực) để tạo ra lực hỗ trợ cho việc đánh lái.
Cấu tạo cụ thể của hệ thống HPS
Hệ thống trợ lực lái thủy lực điển hình bao gồm các thành phần chính như bơm trợ lực, van phân phối, xi-lanh trợ lực và hộp cơ cấu lái được gắn trực tiếp vào thanh răng lái. Bơm trợ lực có nhiệm vụ hút dầu từ bình chứa và tạo ra áp suất cần thiết trong hệ thống. Van phân phối sẽ điều hướng dòng dầu áp suất cao này đến xi-lanh trợ lực tùy thuộc vào hướng quay của vô lăng. Xi-lanh trợ lực chứa một piston, khi áp suất dầu tác động lên hai mặt của piston sẽ tạo ra lực đẩy hỗ trợ thanh răng lái di chuyển, giúp giảm lực cần thiết để quay vô lăng. Cơ cấu này được thiết kế để hoạt động đồng bộ với chuyển động của vô lăng.
<>Xem Thêm Bài Viết:<>- Đánh Giá Chi Tiết Mercedes-Benz S450 2022: Biểu Tượng Đẳng Cấp
- Đánh Giá Chi Tiết Honda HR-V 2022: Nâng Cấp Toàn Diện
- Hệ thống phanh ABS trên ô tô hoạt động thế nào
- Khám Phá Lý Do VinFast VF 7 Được Ưa Chuộng Nhất Phân Khúc SUV Điện
- Danh sách trung tâm đăng kiểm xe cơ giới toàn quốc
Cấu tạo hệ thống trợ lực lái thủy lực trên ô tô
Nguyên lý hoạt động chi tiết của HPS
Nguyên lý hoạt động của hệ thống trợ lực lái thủy lực dựa trên việc sử dụng năng lượng từ động cơ xe. Bơm trợ lực thường được dẫn động bằng dây đai kết nối với động cơ, liên tục tạo ra áp suất dầu trong hệ thống khi động cơ hoạt động. Khi người lái xoay vô lăng, van phân phối sẽ mở đường cho dầu áp suất cao chảy vào một bên của xi-lanh trợ lực và đồng thời mở đường thoát cho dầu từ phía đối diện. Sự chênh lệch áp suất này tác dụng lên piston trong xi-lanh, tạo ra một lực đẩy mạnh mẽ hỗ trợ chuyển động của thanh răng lái theo đúng hướng mà người lái muốn. Lực hỗ trợ này tỷ lệ thuận với áp suất dầu và diện tích piston.
Sơ đồ nguyên lý hoạt động của trợ lực lái ô tô thủy lực
Ưu và nhược điểm của trợ lực dầu trong sử dụng
Một trong những ưu điểm nổi bật của trợ lực lái thủy lực là khả năng mang lại “cảm giác lái” chân thực cho tài xế. Nhờ sự kết nối cơ khí và áp suất dầu, người lái có thể cảm nhận rõ ràng phản hồi từ mặt đường truyền lên vô lăng, giúp đánh giá chính xác lực cản và độ bám của lốp xe. Hệ thống trợ lực lái thủy lực cũng được đánh giá cao về độ bền bỉ và ít gặp sự cố phức tạp, chi phí sửa chữa nếu có thường không quá cao. Tuy nhiên, nhược điểm lớn của loại này là việc bơm trợ lực hoạt động liên tục khi động cơ chạy, tiêu tốn một lượng năng lượng nhất định từ động cơ, dẫn đến mức tiêu hao nhiên liệu cao hơn. Ngoài ra, ở tốc độ cao, tay lái trợ lực thủy lực có thể trở nên quá nhẹ hoặc quá nhạy, đôi khi khiến người lái cảm thấy thiếu ổn định. Kích thước các bộ phận như bơm và bình dầu cũng có thể chiếm nhiều không gian dưới nắp ca-pô.
Trợ lực lái điện (EPS)
Trợ lực lái điện (Electric Power Steering – EPS) là công nghệ trợ lực hiện đại hơn, ngày càng phổ biến trên các dòng xe mới nhờ những ưu điểm vượt trội về hiệu quả và khả năng tích hợp. Thay vì sử dụng áp suất dầu, hệ thống trợ lực lái điện sử dụng năng lượng từ mô-tơ điện để cung cấp lực hỗ trợ.
Cấu tạo cơ bản của hệ thống EPS
Cấu tạo của hệ thống trợ lực lái điện đơn giản hơn nhiều so với hệ thống thủy lực, loại bỏ bơm, bình dầu, và các đường ống dẫn dầu áp suất cao. Các bộ phận chính bao gồm: mô-tơ điện, bộ điều khiển điện tử (ECU – Electronic Control Unit), cảm biến góc đánh lái và cảm biến mô-men xoắn. Mô-tơ điện là nguồn tạo lực hỗ trợ chính, có thể được đặt ở trục lái hoặc trên thanh răng lái. ECU là trung tâm xử lý, nhận tín hiệu từ các cảm biến để tính toán và điều khiển hoạt động của mô-tơ. Cảm biến góc đánh lái đo góc quay và tốc độ quay của vô lăng, trong khi cảm biến mô-men xoắn đo lực mà người lái tác dụng lên vô lăng.
Nguyên lý hoạt động của hệ thống trợ lực lái điện EPS
Cơ chế hoạt động của EPS dựa trên tín hiệu điện tử
Nguyên lý hoạt động của hệ thống trợ lực lái điện hoàn toàn dựa vào xử lý tín hiệu điện tử. Khi người lái xoay vô lăng, cảm biến góc đánh lái và cảm biến mô-men xoắn sẽ ngay lập tức gửi thông tin về góc quay, tốc độ quay và lực tác dụng về bộ điều khiển ECU. ECU sẽ phân tích các dữ liệu này, kết hợp với thông tin về tốc độ xe (lấy từ cảm biến tốc độ xe hoặc mạng CAN bus) để tính toán chính xác lượng lực hỗ trợ cần thiết. Dựa trên kết quả tính toán, ECU sẽ điều khiển mô-tơ điện tạo ra một mô-men xoắn phù hợp tác động trực tiếp hoặc gián tiếp lên trục lái hoặc thanh răng lái, giúp người lái đánh lái nhẹ nhàng hơn. Lực hỗ trợ này có thể được điều chỉnh linh hoạt tùy theo tốc độ xe: nặng hơn khi xe chạy nhanh để tăng độ ổn định và nhẹ hơn khi xe chạy chậm hoặc đỗ xe để dễ dàng xoay sở.

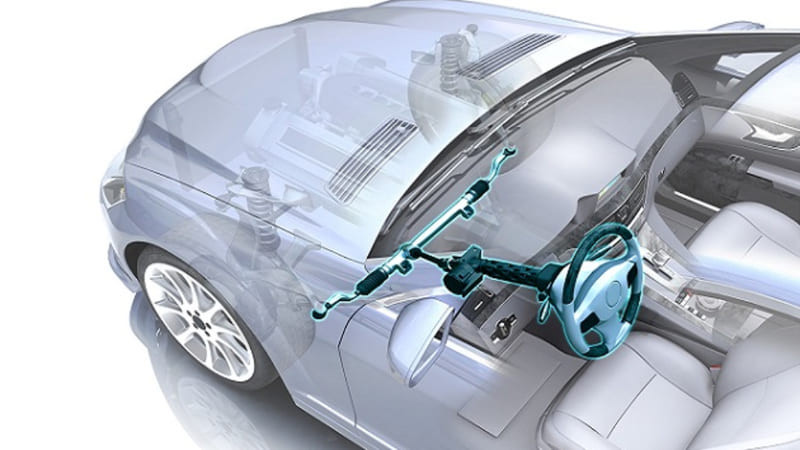

Kích thước nhỏ gọn của hệ thống trợ lực lái điện EPS
Lợi ích và hạn chế khi sử dụng trợ lực lái điện
Ưu điểm nổi bật nhất của hệ thống trợ lực lái điện là khả năng điều chỉnh lực hỗ trợ linh hoạt tùy theo điều kiện vận hành, mang lại trải nghiệm lái tối ưu ở mọi dải tốc độ. Vì mô-tơ điện chỉ hoạt động khi cần thiết (khi đánh lái) chứ không chạy liên tục như bơm thủy lực, hệ thống trợ lực lái điện giúp tiết kiệm nhiên liệu đáng kể. Cấu tạo gọn nhẹ cũng là một lợi thế, giúp giảm trọng lượng xe và tối ưu không gian dưới nắp ca-pô. Trợ lực lái điện dễ dàng tích hợp với các hệ thống hỗ trợ lái khác. Tuy nhiên, nhược điểm chính của EPS là “cảm giác lái” có thể kém chân thực hơn so với hệ thống thủy lực, đặc biệt ở tốc độ cao hoặc khi lái trên địa hình xấu. Khi xảy ra lỗi, việc sửa chữa thường phức tạp hơn và đôi khi cần thay thế cả cụm, dẫn đến chi phí cao hơn.
Trợ lực lái điện – thủy lực (EHPS)
Trợ lực lái điện – thủy lực (Electro-hydraulic Power Steering – EHPS), đôi khi còn được gọi là hệ thống trợ lực Hybrid, là sự kết hợp giữa ưu điểm của cả hai loại trên. Về cơ bản, đây vẫn là một hệ thống thủy lực, nhưng bơm trợ lực được dẫn động bởi một mô-tơ điện thay vì kết nối trực tiếp với động cơ.
Cấu trúc hệ thống EHPS: Sự kết hợp hoàn hảo?
Cấu tạo của hệ thống trợ lực lái điện – thủy lực tương tự như hệ thống thủy lực truyền thống, bao gồm xi-lanh trợ lực, van phân phối, và các đường ống dẫn dầu. Tuy nhiên, điểm khác biệt cốt lõi nằm ở bơm trợ lực. Thay vì được dẫn động trực tiếp bởi động cơ thông qua dây đai, bơm này được vận hành bởi một mô-tơ điện. Mô-tơ điện này lại được điều khiển bởi một bộ điều khiển điện tử (ECU), nhận tín hiệu từ các cảm biến tương tự như hệ thống EPS (cảm biến góc đánh lái, cảm biến tốc độ xe). Sự kết hợp này cho phép điều khiển hoạt động của bơm dầu một cách chính xác và hiệu quả hơn.
Cấu tạo của hệ thống trợ lực lái điện thủy lực EHPS
Nguyên lý hoạt động Hybrid của EHPS
Nguyên lý hoạt động của trợ lực lái điện – thủy lực là sự giao thoa giữa thủy lực và điện tử. Khi người lái xoay vô lăng, các cảm biến gửi tín hiệu về ECU. ECU sẽ phân tích tín hiệu này cùng với tốc độ xe và các thông số khác để tính toán lực hỗ trợ cần thiết. Dựa trên kết quả tính toán, ECU sẽ điều khiển tốc độ quay của mô-tơ điện dẫn động bơm dầu. Bơm dầu lúc này sẽ tạo ra áp suất dầu tương ứng và đưa đến xi-lanh trợ lực thông qua van phân phối, hỗ trợ thanh răng lái tương tự như hệ thống HPS. Ưu điểm là mô-tơ điện chỉ chạy với tốc độ cần thiết để tạo áp suất đủ hỗ trợ, hoặc thậm chí dừng hoạt động khi xe chạy tốc độ cao hoặc không cần trợ lực, khác với bơm HPS chạy liên tục.
Ưu điểm nổi bật của trợ lực lái Hybrid
Hệ thống trợ lực lái điện – thủy lực kế thừa những ưu điểm tốt nhất của cả hai công nghệ. Nó mang lại “cảm giác lái” chân thực và phản hồi tốt từ mặt đường giống như hệ thống thủy lực. Đồng thời, nhờ khả năng điều khiển bơm dầu bằng mô-tơ điện theo thông tin từ ECU và tốc độ xe, nó có thể điều chỉnh độ nặng nhẹ của vô lăng linh hoạt hơn nhiều so với HPS truyền thống, gần tiệm cận với khả năng của EPS. Việc chỉ kích hoạt bơm khi cần thiết hoặc điều chỉnh tốc độ bơm giúp tiết kiệm nhiên liệu đáng kể so với HPS (có thể tiết kiệm tới 20% nhiên liệu tiêu thụ liên quan đến hệ thống lái). EHPS cũng có thể cung cấp lực hỗ trợ mạnh mẽ hơn EPS trong một số trường hợp, phù hợp với các dòng xe lớn hoặc yêu cầu tải nặng.
Dấu hiệu nhận biết hệ thống trợ lực lái có vấn đề
Việc nhận biết sớm các dấu hiệu bất thường của hệ thống trợ lực lái là rất quan trọng để đảm bảo an toàn khi vận hành xe. Một trong những dấu hiệu rõ rệt nhất là cảm giác nặng bất thường khi xoay vô lăng, đặc biệt là ở tốc độ thấp hoặc khi đứng yên. Nếu vô lăng đột nhiên trở nên rất nặng, gần như không có trợ lực, đó có thể là dấu hiệu của sự cố nghiêm trọng như hỏng bơm (đối với HPS/EHPS) hoặc lỗi mô-tơ điện/ECU (đối với EPS/EHPS). Một dấu hiệu khác cần chú ý là tiếng ồn lạ phát ra từ khu vực hệ thống lái khi xoay vô lăng, có thể là tiếng rít do dây đai trượt (HPS), tiếng lạch cạch do bơm dầu thiếu hoặc hỏng, hoặc tiếng kêu từ mô-tơ điện bị lỗi. Đối với hệ thống thủy lực, việc rò rỉ dầu trợ lực dưới gầm xe hoặc mức dầu trong bình chứa giảm nhanh chóng cũng là một dấu hiệu cảnh báo. Cuối cùng, đèn báo lỗi hệ thống trợ lực lái trên bảng táp-lô sáng lên là cách rõ ràng nhất để xe thông báo cho bạn biết đang có sự cố cần được kiểm tra.
Bảo dưỡng hệ thống trợ lực lái đúng cách
Bảo dưỡng định kỳ là yếu tố then chốt để duy trì hiệu quả hoạt động và kéo dài tuổi thọ của hệ thống trợ lực lái trên xe ô tô. Đối với hệ thống thủy lực (HPS) và điện-thủy lực (EHPS), việc kiểm tra và thay thế dầu trợ lực theo khuyến cáo của nhà sản xuất là rất quan trọng. Dầu trợ lực cũ hoặc thiếu sẽ làm giảm hiệu quả hỗ trợ và có thể gây hỏng bơm hoặc các bộ phận khác. Nên kiểm tra mức dầu định kỳ và tìm kiếm dấu hiệu rò rỉ. Dây đai dẫn động bơm (đối với HPS) cũng cần được kiểm tra độ căng và tình trạng mòn. Đối với hệ thống trợ lực lái điện (EPS), việc bảo dưỡng chủ yếu liên quan đến kiểm tra các kết nối điện, dây dẫn và tình trạng hoạt động của mô-tơ. Mặc dù không cần thay dầu, EPS vẫn có thể gặp các vấn đề về cảm biến hoặc bộ điều khiển ECU. Khi phát hiện bất kỳ dấu hiệu bất thường nào được nêu ở mục trước, hãy đưa xe đến garage uy tín tại địa phương để được kiểm tra và sửa chữa kịp thời, đảm bảo an toàn cho bản thân và những người xung quanh.
Trợ lực lái ô tô là một trang bị không thể thiếu trên xe hơi hiện đại, mang lại sự thoải mái và an toàn đáng kể cho người lái. Việc hiểu rõ về các loại hệ thống trợ lực lái phổ biến như thủy lực, điện, và điện-thủy lực giúp người dùng có cái nhìn tổng quan về chiếc xe của mình. Luôn chú ý đến các dấu hiệu bất thường và thực hiện bảo dưỡng định kỳ tại các cơ sở uy tín như Ô tô Dung Bắc để đảm bảo hệ thống lái luôn hoạt động hiệu quả và an toàn trên mọi hành trình.
Câu hỏi thường gặp (FAQs)
1. Trợ lực lái ô tô hỏng có đi được không?
Nếu hệ thống trợ lực lái bị hỏng hoàn toàn, xe vẫn có thể di chuyển được nhưng việc đánh lái sẽ rất nặng và khó khăn, đặc biệt ở tốc độ thấp. Việc lái xe trong tình trạng này không an toàn và không được khuyến khích.
2. Nên chọn xe có trợ lực lái loại nào?
Việc lựa chọn loại trợ lực lái phụ thuộc vào nhu cầu và sở thích cá nhân. Trợ lực lái thủy lực mang lại cảm giác lái chân thực, trong khi trợ lực lái điện linh hoạt, tiết kiệm nhiên liệu và dễ tích hợp với các công nghệ hỗ trợ lái. Trợ lực lái điện – thủy lực là sự kết hợp giữa hai ưu điểm này.
3. Khi nào cần kiểm tra dầu trợ lực lái?
Đối với hệ thống thủy lực và điện-thủy lực, bạn nên kiểm tra mức dầu trợ lực định kỳ theo khuyến cáo trong sách hướng dẫn sử dụng xe, thường là sau mỗi vài ngàn km hoặc trong các đợt bảo dưỡng định kỳ.
4. Dấu hiệu hết hoặc thiếu dầu trợ lực lái là gì?
Dấu hiệu phổ biến nhất khi thiếu hoặc hết dầu trợ lực lái là vô lăng trở nên nặng hơn bình thường, đặc biệt khi đánh lái chết (xe đứng yên). Bạn cũng có thể nghe thấy tiếng rít hoặc tiếng ồn lạ phát ra từ khu vực bơm khi xoay vô lăng.
5. Trợ lực lái điện có cần bảo dưỡng dầu không?
Không. Hệ thống trợ lực lái điện (EPS) hoạt động hoàn toàn bằng mô-tơ điện và không sử dụng dầu trợ lực, do đó không cần kiểm tra hay thay thế dầu.
6. Lái xe không có trợ lực lái khác gì?
Lái xe không có trợ lực lái đòi hỏi người lái phải dùng một lực rất lớn để xoay vô lăng, đặc biệt là khi xe chạy chậm hoặc đứng yên. Việc này gây mệt mỏi nhanh chóng và giảm khả năng phản ứng nhanh trong các tình huống bất ngờ.
7. Chi phí sửa chữa trợ lực lái điện có cao không?
Chi phí sửa chữa hệ thống trợ lực lái điện (EPS) thường cao hơn so với hệ thống thủy lực truyền thống, vì các bộ phận điện tử như ECU hoặc mô-tơ thường cần thay thế cả cụm thay vì sửa chữa từng chi tiết.
8. Trợ lực lái Hybrid có ưu điểm gì vượt trội so với HPS truyền thống?
Trợ lực lái điện – thủy lực (EHPS) có khả năng điều chỉnh lực hỗ trợ linh hoạt hơn theo tốc độ xe, giúp tiết kiệm nhiên liệu hơn và vẫn giữ được “cảm giác lái” tốt của hệ thống thủy lực.
