Trong thế giới ô tô hiện đại, hệ thống OBD đóng vai trò vô cùng quan trọng, giúp người dùng và các kỹ thuật viên dễ dàng theo dõi, phát hiện và chẩn đoán các sự cố tiềm ẩn của xe. Công nghệ chẩn đoán On-Board Diagnostics này không chỉ góp phần đảm bảo hiệu suất vận hành mà còn nâng cao độ an toàn và tuổi thọ cho chiếc xe yêu quý của bạn.
Hệ thống OBD là gì và tầm quan trọng của nó?
Hệ thống OBD (On-Board Diagnostics) là một công nghệ tích hợp trên các phương tiện giao thông đường bộ, đặc biệt là ô tô, được thiết kế để giám sát các bộ phận và hệ thống chính của xe. Mục tiêu chính của nó là phát hiện và thông báo cho người lái về bất kỳ sự cố hoặc trục trặc nào có thể ảnh hưởng đến hiệu suất hoặc môi trường. Khi có vấn đề, hệ thống OBD sẽ lưu trữ một mã lỗi cụ thể và thường kích hoạt đèn báo lỗi trên bảng điều khiển.
Ban đầu, động lực lớn nhất thúc đẩy sự phát triển của hệ thống OBD chính là nhu cầu kiểm soát khí thải xe cộ. Vào những năm 1960, đặc biệt là tại bang California (Mỹ), tình trạng ô nhiễm không khí trở nên nghiêm trọng do khói bụi từ xe cộ. Điều này đã dẫn đến việc ban hành các quy định nghiêm ngặt về giới hạn khí thải cho ô tô mới. Để đáp ứng các tiêu chuẩn ngày càng khắt khe này, các nhà sản xuất xe bắt đầu tích hợp bộ điều khiển điện tử (ECU) và phát triển hệ thống chẩn đoán để thay thế phương pháp chẩn đoán lỗi bằng đèn chớp thô sơ trên các dòng xe đời cũ, mở ra kỷ nguyên mới cho việc kiểm tra xe ô tô một cách chính xác hơn.
Hệ thống OBD ban đầu được phát triển để kiểm soát khí thải ô tô
Lợi ích vượt trội của hệ thống chẩn đoán OBD
Hệ thống OBD mang lại nhiều lợi ích thiết thực, không chỉ cho người lái mà còn cho các nhà quản lý đội xe và các tổ chức kiểm soát môi trường. Khả năng giám sát liên tục và cung cấp dữ liệu chi tiết đã biến OBD thành một công cụ không thể thiếu trong việc vận hành và bảo dưỡng xe hiện đại.
Một trong những ứng dụng đáng chú ý là giám sát hành vi người lái. Một số công ty bảo hiểm ô tô đã đưa ra các chương trình giảm phí bảo hiểm nếu người lái sử dụng thiết bị đọc lỗi OBD hoặc trình ghi dữ liệu để chứng minh rằng họ tuân thủ nghiêm ngặt các quy tắc lái xe an toàn, như không vượt quá tốc độ, không phanh gấp hay tăng tốc đột ngột. Điều này không chỉ giúp tiết kiệm chi phí mà còn khuyến khích văn hóa lái xe có trách nhiệm.
Về mặt môi trường, kiểm tra mức khí thải là một chức năng quan trọng khác của OBD. Tại nhiều quốc gia, đặc biệt là Mỹ, OBD II được sử dụng rộng rãi để kiểm tra lượng khí thải của các phương tiện. Các thanh tra viên sẽ dùng máy quét chuyên dụng để trích xuất dữ liệu từ xe, xác định xem chủ xe có tuân thủ đúng các quy định về khí thải cho phép hay không. Điều này góp phần giảm thiểu ô nhiễm không khí và bảo vệ môi trường sống.
Ngoài ra, hệ thống chẩn đoán trên xe còn cho phép người dùng theo dõi các chỉ số không hiển thị trên bảng đồng hồ thông thường. Những người lái xe chuyên nghiệp, thợ độ xe hoặc những người đam mê công nghệ thường sử dụng thiết bị đọc lỗi OBD để truy cập các thông số kỹ thuật chi tiết như áp suất nhiên liệu, nhiệt độ hộp số, độ mở bướm ga, hay hiệu suất của từng xi lanh. Những dữ liệu này chỉ có thể được xem qua cài đặt tùy chỉnh hoặc ứng dụng điện thoại được kết nối với thiết bị đọc lỗi.
<>Xem Thêm Bài Viết:<>- Giải mã bảng taplo ô tô và ý nghĩa ký hiệu
- Hướng Dẫn Chi Tiết Thủ Tục Đăng Ký Ô Tô Mới Nhất
- Mẹo Lái Xe An Toàn: Bí Quyết Vận Hành Xe Chuyên Nghiệp
- Thủ tục đổi bằng lái xe ô tô đã hết hạn: Hướng dẫn chi tiết
- Xe Điện Có Rửa Được Không: Hướng Dẫn Rửa Xe An Toàn
Đối với các doanh nghiệp, giám sát đội xe trở nên hiệu quả hơn bao giờ hết nhờ OBD. Các công ty vận tải thường triển khai hệ thống chẩn đoán lỗi OBD II để theo dõi vị trí phương tiện trong thời gian thực, giám sát hiệu suất nhiên liệu, phân tích hành vi của người điều khiển (ví dụ: quãng đường di chuyển, thời gian hoạt động, tốc độ trung bình), và thậm chí chẩn đoán lỗi từ xa. Điều này giúp tối ưu hóa hoạt động, giảm chi phí vận hành và đảm bảo an toàn cho toàn bộ đội xe.

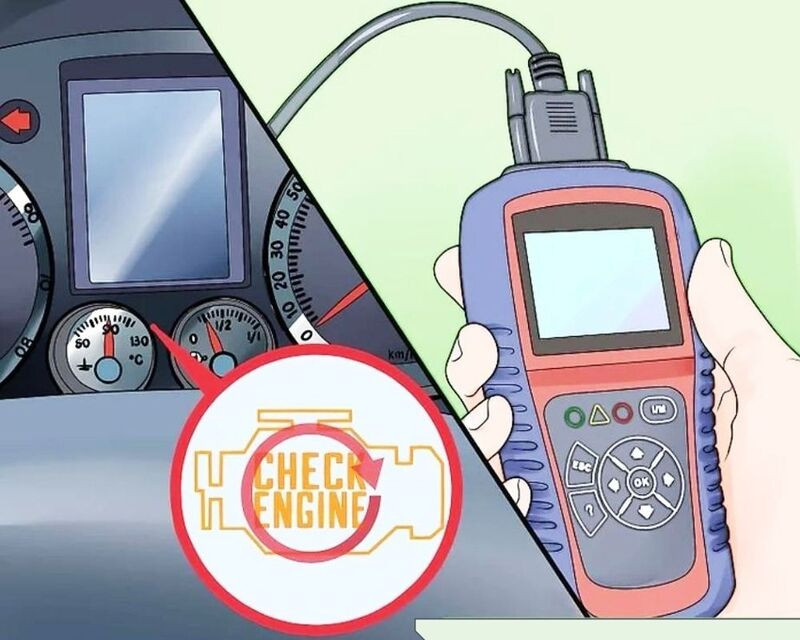

Hệ thống OBD giúp giám sát và phát hiện hư hỏng của các bộ phận trên xe
Phân loại và sự khác biệt giữa OBD I và OBD II
Trong quá trình phát triển, hệ thống OBD đã trải qua nhiều thế hệ, nhưng hai loại phổ biến nhất và được công nhận rộng rãi là OBD I và OBD II. Mặc dù cùng chung mục đích chẩn đoán lỗi, chúng có những điểm khác biệt lớn về tính năng và tiêu chuẩn hóa.
OBD I, ra đời vào đầu những năm 1980, là thế hệ đầu tiên của hệ thống chẩn đoán lỗi. Nó đại diện cho một bước tiến quan trọng trong việc tự động hóa quá trình phát hiện sự cố trên xe. Tuy nhiên, nhược điểm lớn của OBD I là sự thiếu đồng bộ. Mỗi nhà sản xuất xe lại sử dụng một loại hệ thống chẩn đoán riêng biệt, với các giắc kết nối khác nhau, chuẩn giao tiếp độc quyền và bảng mã lỗi không thống nhất. Điều này khiến việc chẩn đoán lỗi trở nên phức tạp và đòi hỏi kỹ thuật viên phải có nhiều loại thiết bị đọc lỗi khác nhau tùy thuộc vào dòng xe.
Trước những hạn chế đó, vào năm 1994, Hiệp hội Tiêu chuẩn hóa Quốc tế (ISO – International Standardization Organization) và Kỹ sư Ô tô Hoa Kỳ (SAE – Society of Automotive Engineers) đã đưa ra yêu cầu mang tính cách mạng. Họ quy định rằng tất cả các hãng xe phải sử dụng chung một cổng kết nối chẩn đoán (DLC), thống nhất áp dụng một trong năm giao thức kết nối tiêu chuẩn và quy định chung cho bảng mã lỗi DTC. Để đáp ứng tiêu chuẩn này, hệ thống OBD II đã chính thức ra đời và được áp dụng bắt buộc trên tất cả các xe mới sản xuất tại Mỹ từ năm 1996 trở đi.
Sự ra đời của OBD II đánh dấu một bước ngoặt lớn. Nếu hệ thống OBD I chỉ có thể phát hiện sự cố khi các bộ phận đã thực sự hư hỏng, thì OBD II lại ưu việt hơn hẳn với khả năng phát hiện các dấu hiệu bất thường sớm. OBD II liên tục giám sát hoạt động của xe, và khi phát hiện ra bất kỳ sự thay đổi nào vượt quá giới hạn cho phép, đèn báo lỗi (MIL) sẽ ngay lập tức bật sáng để cảnh báo người lái. Điều này giúp ngăn ngừa các hư hỏng lớn hơn và giảm thiểu chi phí sửa chữa.
Ngoài ra, hệ thống OBD II còn cung cấp nhiều chế độ chẩn đoán lỗi phong phú hơn so với OBD I. Nó không chỉ đơn thuần đọc mã lỗi DTC mà còn cho phép truy cập dữ liệu động (live data), kiểm tra trạng thái sẵn sàng của các bộ phận, thông tin hộp ECU, và nhiều dữ liệu chuyên sâu khác. Điều này giúp nhân viên kỹ thuật có cái nhìn toàn diện hơn về vấn đề xe đang gặp phải, từ đó đưa ra phương án sửa chữa chính xác và hiệu quả.

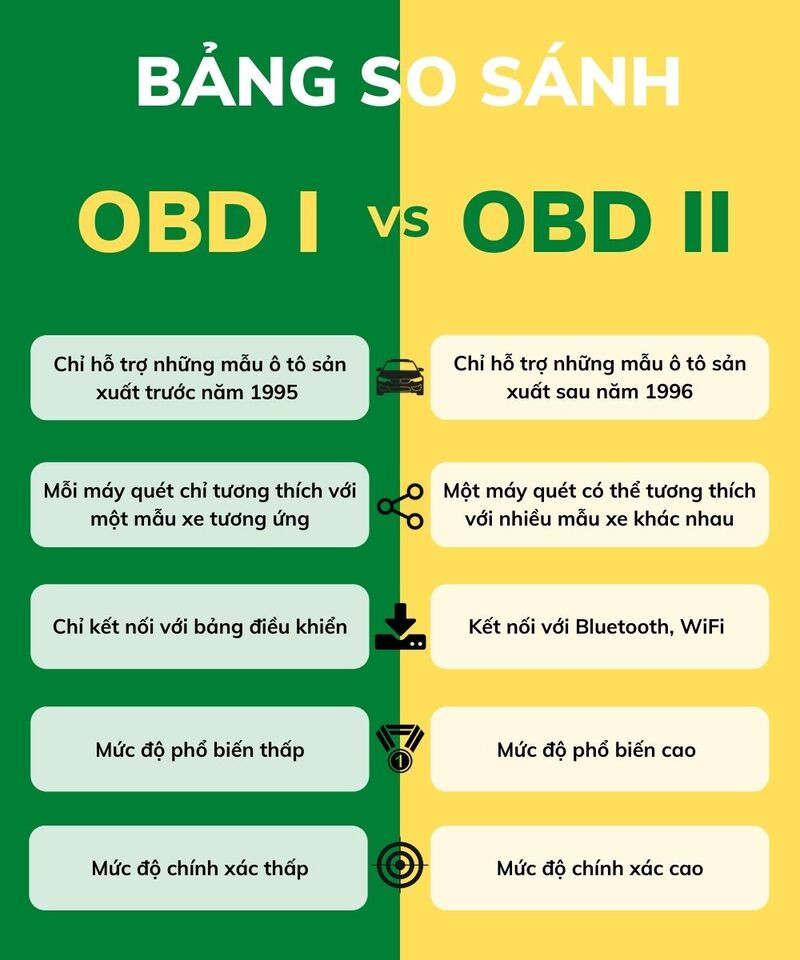

So sánh sự khác nhau giữa hệ thống OBD I và OBD II
Cấu tạo chi tiết của Hệ thống OBD trên xe ô tô
Để hiểu rõ cách hệ thống OBD hoạt động, việc nắm vững cấu tạo của nó là điều cần thiết. Một hệ thống chẩn đoán trên xe thường bao gồm các thành phần chính sau: bộ điều khiển trung tâm (ECU), mạng lưới cảm biến, mã sự cố chẩn đoán (DTC), đèn báo sự cố (MIL) và cổng kết nối liên kết chẩn đoán (DLC).
Bộ điều khiển trung tâm (ECU) được coi là “bộ não” của xe. Đây là một máy tính nhỏ, có nhiệm vụ thu thập, xử lý và phân tích các thông tin từ hàng trăm cảm biến được đặt khắp xe. Dựa trên các dữ liệu này, ECU sẽ giám sát, điều khiển và điều chỉnh các hệ thống khác nhau của xe như động cơ, hộp số, hệ thống phanh, và hệ thống khí thải, đảm bảo chúng hoạt động trong giới hạn cho phép.
Mạng lưới cảm biến là tập hợp các thiết bị điện tử được gắn cố định tại mọi vị trí quan trọng trên xe, từ khoang động cơ, khung gầm cho đến các hệ thống điện tử phức tạp. Mỗi cảm biến có nhiệm vụ đo lường một thông số cụ thể (ví dụ: cảm biến oxy đo lượng oxy trong khí thải, cảm biến nhiệt độ nước làm mát, cảm biến vị trí bướm ga). Các cảm biến này liên tục gửi tín hiệu và mã định danh về nguồn cũng như tham số của tín hiệu đến ECU để bộ điều khiển trung tâm giải mã và xử lý.
Khi ECU phát hiện một sự cố hoặc một thông số vượt ngoài giới hạn cho phép, nó sẽ tạo ra và lưu trữ một mã sự cố chẩn đoán (DTC – Diagnostic Trouble Code). Mỗi mã DTC là một chuỗi ký tự và số (ví dụ: P0420, P0171) xác định một vấn đề cụ thể tại một bộ phận hoặc hệ thống trên xe. Mã DTC có nhiệm vụ thông báo cho người điều khiển phương tiện hoặc kỹ thuật viên biết bộ phận đó đang gặp trục trặc, giúp khoanh vùng vấn đề cần kiểm tra.
Sau khi thu thập mã lỗi DTC, bộ điều khiển trung tâm ECU sẽ gửi tín hiệu đến bảng điều khiển của xe để bật đèn báo sự cố (MIL – Malfunction Indicator Lamp), thường được biết đến với tên gọi đèn “Check Engine”. Nếu đèn MIL sáng liên tục, điều này thường cho thấy một bộ phận nào đó đang gặp trục trặc nhỏ hoặc không nghiêm trọng ngay lập tức. Mặt khác, nếu đèn báo lỗi nhấp nháy liên tục, đây là dấu hiệu xe đang gặp vấn đề khẩn cấp, có thể gây hư hại nghiêm trọng cho động cơ hoặc các hệ thống khác, yêu cầu người lái phải đưa ra phương án xử lý kịp thời, thường là dừng xe an toàn và tìm sự hỗ trợ.
Cuối cùng, cổng kết nối liên kết chẩn đoán (DLC – Data Link Connector) là giao diện vật lý cho phép kỹ thuật viên hoặc thiết bị chẩn đoán OBD bên ngoài kết nối với hệ thống OBD của xe. Cổng DLC thường được thiết kế nằm phía dưới bảng taplo, gần vị trí người lái, dễ dàng tiếp cận. Nó có nhiệm vụ kết nối với máy chẩn đoán và các module điều khiển để trích xuất các thông số dữ liệu thời gian thực và mã lỗi DTC đã được lưu trữ, phục vụ cho quá trình chẩn đoán lỗi ô tô chuyên nghiệp.
Cấu tạo cơ bản của hệ thống OBD
Nguyên lý hoạt động và quy trình chẩn đoán lỗi
Việc tìm hiểu hệ thống OBD là gì và cấu tạo chi tiết của nó là bước khởi đầu để nắm bắt được nguyên lý hoạt động và quy trình chẩn đoán lỗi của thiết bị đọc lỗi OBD trên xe. Hệ thống OBD trên ô tô có nhiệm vụ giám sát hiệu suất của nhiều bộ phận quan trọng, bao gồm hệ thống đánh lửa, hiệu suất động cơ, hoạt động của hệ thống truyền động và đặc biệt là hoạt động của hệ thống khí thải.
Quy trình hoạt động bắt đầu khi mạng lưới cảm biến liên tục gửi thông tin về tình trạng hoạt động của các bộ phận trên xe tới bộ điều khiển trung tâm (ECU). Dựa trên các thông tin thu được này, ECU tiến hành giải mã các tín hiệu và so sánh chúng với các giá trị tiêu chuẩn đã được lập trình sẵn. Nếu có bất kỳ sự sai lệch hoặc bất thường nào xảy ra so với giới hạn cho phép, ECU sẽ xác định rằng có một sự cố.
Khi sự cố được xác định, đèn báo lỗi tương ứng (MIL) sẽ phát sáng trên bảng điều khiển để cảnh báo người điều khiển phương tiện. Đồng thời, hệ thống OBD cũng sẽ tự động lưu lại mã lỗi chẩn đoán (DTC) vào bộ nhớ của ECU. Những mã lỗi này cung cấp thông tin chi tiết về loại sự cố và vị trí của bộ phận bị ảnh hưởng.
Khi nhân viên kỹ thuật cần kiểm tra xe ô tô, họ sẽ kết nối một máy quét chẩn đoán OBD chuyên dụng với cổng kết nối DLC của xe. Hệ thống OBD ngay lập tức trích xuất các dữ liệu đã lưu trữ, bao gồm các mã lỗi DTC, dữ liệu đóng băng (freeze frame data – ghi lại các thông số xe tại thời điểm lỗi xảy ra), và dữ liệu động thời gian thực. Những thông tin này cực kỳ hữu ích trong quá trình chẩn đoán và xử lý sự cố, giúp kỹ thuật viên nhanh chóng xác định nguyên nhân gốc rễ của vấn đề.
Nguyên lý hoạt động cơ bản của hệ thống OBD
Những lưu ý quan trọng khi sử dụng và bảo dưỡng hệ thống OBD
Để tối ưu hóa hiệu quả của hệ thống OBD và đảm bảo chiếc xe luôn trong tình trạng tốt nhất, người lái xe cần nắm vững một số lưu ý quan trọng trong quá trình sử dụng và bảo dưỡng. Việc này không chỉ giúp kéo dài tuổi thọ xe mà còn đảm bảo an toàn cho mọi chuyến đi.
Đầu tiên, hãy chọn thiết bị chẩn đoán phù hợp. Trên thị trường có nhiều loại máy quét OBD khác nhau, từ các loại cơ bản chỉ đọc và xóa mã lỗi đến các thiết bị chuyên nghiệp với khả năng truy cập sâu vào các thông số động cơ và hộp số. Đối với người dùng thông thường, một thiết bị đọc lỗi cơ bản có thể đủ để kiểm tra các lỗi đơn giản. Tuy nhiên, với các lỗi phức tạp hơn, việc sử dụng thiết bị chẩn đoán chuyên nghiệp tại các gara là cần thiết.
Khi đèn báo lỗi MIL sáng, hãy cố gắng hiểu rõ mã lỗi DTC mà thiết bị đọc lỗi OBD hiển thị. Mỗi mã lỗi thường tương ứng với một vấn đề cụ thể. Bạn có thể tra cứu các mã lỗi này trên internet hoặc thông qua hướng dẫn sử dụng của thiết bị đọc lỗi để có cái nhìn sơ bộ về vấn đề. Tuy nhiên, việc hiểu mã lỗi chỉ là bước đầu; việc chẩn đoán chính xác đòi hỏi kinh nghiệm và kiến thức chuyên môn.
Bảo dưỡng định kỳ là yếu tố then chốt để duy trì hệ thống OBD hoạt động ổn định. Trong quá trình bảo dưỡng tổng thể tại các trung tâm uy tín, kỹ thuật viên thường xuyên kiểm tra hệ thống chẩn đoán trên xe để phát hiện sớm các vấn đề. Việc kiểm tra và cập nhật phần mềm ECU cũng có thể giúp cải thiện hiệu suất của hệ thống OBD và khả năng phát hiện lỗi.
Điều quan trọng là không tự ý can thiệp sâu vào hệ thống OBD nếu bạn không có kiến thức chuyên môn. Việc tự ý xóa lỗi hoặc can thiệp vào các cài đặt của ECU mà không hiểu rõ nguyên nhân gốc rễ có thể khiến vấn đề trở nên nghiêm trọng hơn, thậm chí gây hư hại cho các bộ phận khác của xe. Luôn tìm đến sự hỗ trợ từ các kỹ thuật viên có kinh nghiệm tại các gara sửa chữa ô tô đáng tin cậy.
Câu hỏi thường gặp về Hệ thống OBD
Hệ thống OBD có trên tất cả các xe ô tô hiện nay không?
Vâng, hầu hết các xe ô tô sản xuất sau năm 1996 (đặc biệt là tại thị trường Mỹ, châu Âu) đều được trang bị hệ thống OBD II hoặc các phiên bản tương đương hiện đại. Các xe đời cũ hơn có thể chỉ có OBD I hoặc không có hệ thống chẩn đoán điện tử.
Làm sao để biết xe của tôi có hệ thống OBD II?
Xe của bạn chắc chắn có hệ thống OBD II nếu được sản xuất tại Mỹ sau năm 1996, hoặc tại châu Âu sau năm 2001 (đối với xe xăng) và 2004 (đối với xe diesel). Dấu hiệu nhận biết rõ ràng nhất là cổng kết nối DLC 16 chân hình thang, thường nằm dưới bảng điều khiển gần chân người lái.
Tôi có thể tự đọc lỗi OBD tại nhà không?
Hoàn toàn có thể. Bạn có thể mua các thiết bị đọc lỗi OBD hoặc bộ chuyển đổi Bluetooth/Wi-Fi để kết nối với điện thoại thông minh. Những thiết bị đọc lỗi này cho phép bạn truy xuất mã lỗi DTC, xóa lỗi và xem một số dữ liệu động cơ cơ bản. Tuy nhiên, việc chẩn đoán chính xác nguyên nhân gốc rễ của vấn đề thường đòi hỏi kiến thức chuyên môn.
Đèn báo lỗi động cơ (MIL) sáng thì tôi phải làm gì?
Khi đèn MIL sáng, hãy bình tĩnh. Đầu tiên, hãy kiểm tra xem có bất kỳ triệu chứng bất thường nào khác như giảm công suất, tiếng ồn lạ, hoặc khói bất thường không. Nếu đèn sáng liên tục nhưng xe vẫn chạy bình thường, bạn có thể lái xe đến gara gần nhất để được kiểm tra. Nếu đèn nhấp nháy hoặc có các triệu chứng nghiêm trọng đi kèm, hãy dừng xe an toàn càng sớm càng tốt và gọi cứu hộ hoặc kỹ thuật viên chuyên nghiệp.
Xóa mã lỗi OBD có khắc phục được vấn đề không?
Xóa mã lỗi OBD chỉ là xóa thông báo lỗi khỏi bộ nhớ ECU và tắt đèn MIL, nó không khắc phục được nguyên nhân gốc rễ của sự cố. Nếu vấn đề chưa được sửa chữa, mã lỗi sẽ sớm xuất hiện trở lại. Việc xóa lỗi không đúng cách có thể che giấu các vấn đề nghiêm trọng và gây hư hại thêm cho xe.
Hệ thống OBD có giúp tiết kiệm nhiên liệu không?
Trực tiếp thì không. Tuy nhiên, bằng cách giúp phát hiện và sửa chữa kịp thời các sự cố ảnh hưởng đến hiệu suất động cơ hoặc hệ thống khí thải (ví dụ: cảm biến oxy hỏng, bugi mòn), hệ thống OBD gián tiếp giúp duy trì hiệu suất tối ưu của xe, từ đó có thể cải thiện hiệu quả sử dụng nhiên liệu.
Có cần cập nhật phần mềm cho hệ thống OBD không?
Không cần cập nhật phần mềm riêng cho hệ thống OBD. Tuy nhiên, các bản cập nhật phần mềm ECU của nhà sản xuất (thường được thực hiện trong các đợt bảo dưỡng hoặc triệu hồi) có thể cải thiện hoạt động của các cảm biến và cách ECU xử lý dữ liệu, từ đó nâng cao khả năng chẩn đoán lỗi tổng thể của hệ thống OBD.
Nhờ có hệ thống OBD, việc phát hiện và xử lý các lỗi trên ô tô trở nên dễ dàng và nhanh chóng hơn bao giờ hết, góp phần đảm bảo an toàn và hiệu suất cho mỗi chuyến đi. Để hạn chế xảy ra hư hỏng không đáng có, người lái xe nên thường xuyên kiểm tra đèn báo lỗi cũng như bảo dưỡng định kỳ tại các trung tâm uy tín của Ô tô Dung Bắc.
