Hệ thống điện ô tô là một trong những bộ phận cốt lõi, đảm bảo mọi hoạt động của xe diễn ra suôn sẻ và an toàn. Từ việc khởi động động cơ, cung cấp năng lượng cho đèn chiếu sáng, đến vận hành các thiết bị điện tử phức tạp, tất cả đều phụ thuộc vào sự ổn định và hiệu quả của hệ thống điện ô tô.
Nguồn điện chính yếu trong hệ thống điện ô tô
Nguồn điện cơ bản mà các thiết bị trên ô tô sử dụng là nguồn điện một chiều, được cung cấp chủ yếu từ hai thành phần chính: bình ắc quy và máy phát điện. Hai bộ phận này hoạt động song song để đảm bảo cung cấp điện liên tục và ổn định cho toàn bộ xe. Bình ắc quy đóng vai trò như một kho dự trữ năng lượng, cung cấp điện cho xe khi động cơ chưa hoạt động hoặc khi tải tiêu thụ điện vượt quá khả năng của máy phát điện. Các loại ắc quy phổ biến hiện nay bao gồm ắc quy axit-chì truyền thống, ắc quy khô (miễn bảo dưỡng) và ắc quy AGM, mỗi loại có đặc tính và tuổi thọ riêng biệt, trung bình khoảng 2-5 năm tùy điều kiện sử dụng.
Máy phát điện, hay còn gọi là củ phát, chịu trách nhiệm sản xuất điện năng khi động cơ đang hoạt động. Nó được dẫn động bởi dây đai từ động cơ, chuyển đổi cơ năng thành điện năng thông qua nguyên lý cảm ứng điện từ. Điện áp đầu ra của máy phát điện thường dao động theo tốc độ động cơ. Để bảo vệ các thiết bị điện tử nhạy cảm trên xe khỏi sự thay đổi điện áp đột ngột, một bộ phận quan trọng khác là bộ điều chỉnh điện áp (regulator) được tích hợp để duy trì điện áp ổn định trong một phạm vi nhất định, thường là khoảng 13.8V đến 14.5V khi động cơ đang chạy.
Sơ đồ tổng quan hệ thống điện ô tô với các thành phần chính
Nguyên lý hoạt động của hệ nguồn điện ô tô
Sự phối hợp giữa bình ắc quy, máy phát điện và bộ điều chỉnh tạo nên một hệ thống cung cấp điện hoàn chỉnh. Khi bạn khởi động xe, bình ắc quy cung cấp dòng điện mạnh mẽ cho bộ khởi động (đề) để quay động cơ. Ngay khi động cơ nổ máy và đạt đến một tốc độ nhất định, máy phát điện sẽ bắt đầu hoạt động, tiếp quản việc cung cấp điện cho tất cả các thiết bị điện trên xe như hệ thống chiếu sáng, giải trí, điều hòa, và các module điều khiển điện tử khác. Đồng thời, máy phát điện cũng sẽ nạp lại điện cho bình ắc quy để bù đắp năng lượng đã tiêu hao trong quá trình khởi động và duy trì mức sạc tối ưu.
Bộ điều chỉnh điện áp đóng vai trò như “người quản lý” dòng điện. Nó liên tục giám sát điện áp đầu ra của máy phát điện và điều chỉnh cường độ từ trường trong máy phát để đảm bảo điện áp luôn ổn định, không quá cao gây hư hỏng thiết bị hay quá thấp khiến hệ thống hoạt động kém hiệu quả. Một thiết bị chỉ thị trạng thái sạc, thường là đèn báo ắc quy trên bảng đồng hồ, sẽ thông báo cho người lái về tình trạng sạc và xả của bình ắc quy, giúp nhận biết sớm các vấn đề về nguồn điện xe.

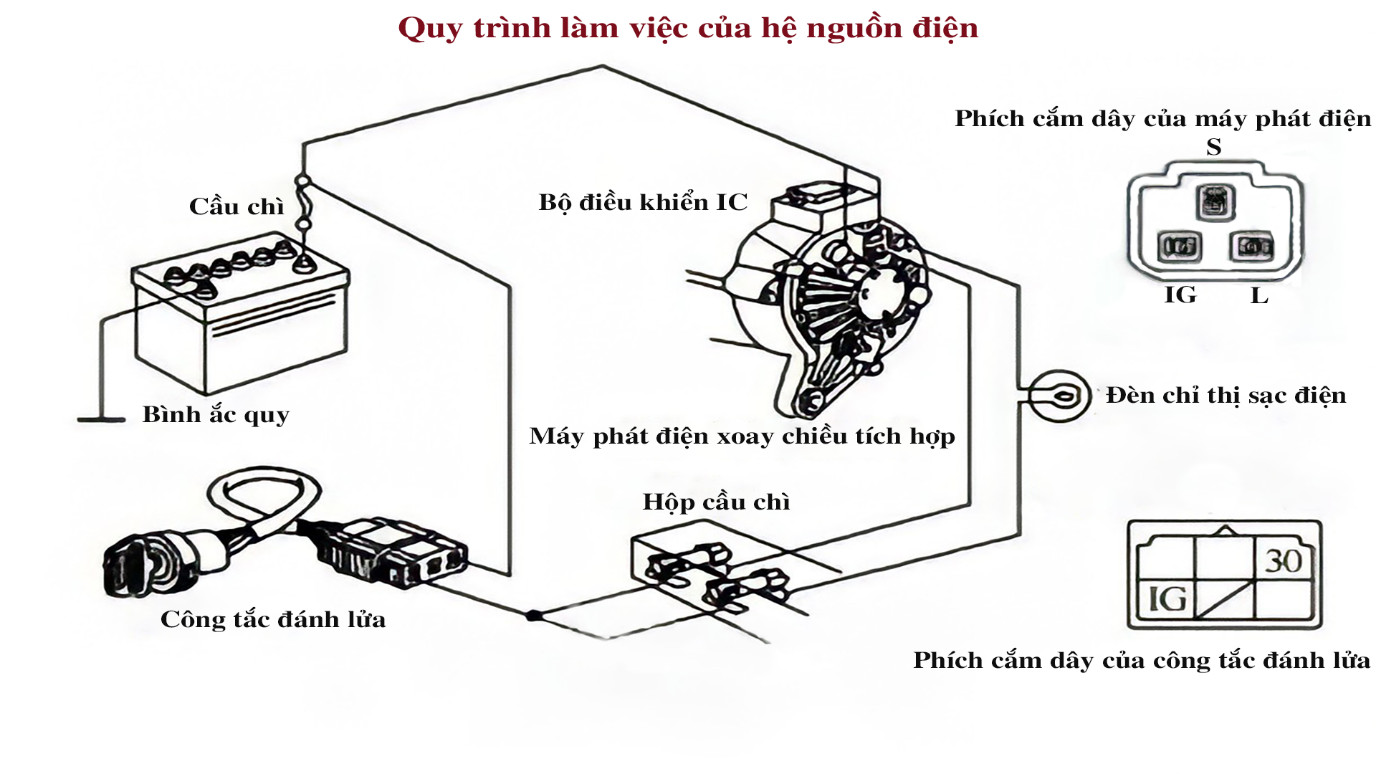

Lưu đồ quy trình hoạt động của hệ thống nguồn điện trên xe ô tô
- Khám Phá Lịch Trình Tuyến Xe Buýt 45 Hà Nội Chi Tiết Nhất
- Xe Buýt Điện: Xu Hướng Phát Triển Bền Vững Và Tác Động Toàn Cầu
- Lái Xe Từ Châu Đốc Đến Cần Thơ: Hướng Dẫn Chi Tiết
- Bí quyết chinh phục Đề thi bằng lái xe A1 hiệu quả
- Cập nhật Giá xe Toyota Land Cruiser 2025 mới nhất
Phân loại và bố trí hệ thống điện trên xe hơi
Hệ thống điện trên ô tô hiện đại có thể được phân loại theo điện áp hoạt động hoặc phương pháp tích hợp bộ điều chỉnh. Phổ biến nhất là hệ thống điện 12V dành cho hầu hết các dòng xe du lịch và xe con, trong khi hệ thống 24V thường được sử dụng trên các loại xe tải, xe khách lớn hoặc xe chuyên dụng đòi hỏi công suất điện năng cao hơn. Việc lựa chọn điện áp phù hợp là cực kỳ quan trọng để đảm bảo hiệu suất và độ bền của các thiết bị điện tử.
Về bố trí, bộ điều chỉnh điện tử có thể được thiết kế tách rời hoặc tích hợp trực tiếp vào máy phát điện. Trong cấu hình tách rời, bộ điều chỉnh là một bộ phận riêng biệt, kết nối với máy phát điện thông qua dây dẫn. Ưu điểm của phương pháp này là khi có sự cố, việc chẩn đoán và thay thế từng bộ phận trở nên dễ dàng hơn. Tuy nhiên, nhược điểm là số lượng dây dẫn tăng lên, tiềm ẩn nguy cơ hư hỏng hoặc lỗi kết nối cao hơn.
Ngược lại, máy phát điện xoay chiều tích hợp bộ điều chỉnh điện áp là xu hướng phổ biến hơn hiện nay. Thiết kế này giúp đơn giản hóa mạch điện tổng thể, giảm số lượng dây dẫn và từ đó giảm đáng kể tỷ lệ hỏng hóc do kết nối kém. Mặc dù việc chẩn đoán lỗi chi tiết có thể phức tạp hơn một chút khi cả hai bộ phận được tích hợp, nhưng độ tin cậy và sự gọn gàng của hệ thống là ưu điểm vượt trội, đặc biệt phù hợp với không gian giới hạn trong các loại xe nhỏ gọn.
Sơ đồ mạch điện hệ thống nguồn của máy phát điện tích hợp và tách rời
Công tắc đánh lửa và vai trò trung tâm
Công tắc đánh lửa là một thành phần thiết yếu trong hệ thống điện ô tô, không chỉ đơn thuần để khởi động xe. Nó là trung tâm điều khiển, kết nối và ngắt mạch điện chính, đồng thời điều khiển các mạch quan trọng khác như mạch khởi động, mạch kích từ của máy phát điện, các mạch đồng hồ táp-lô và nhiều mạch điện phụ trợ khác. Hiểu rõ các chế độ của công tắc này giúp bạn vận hành xe một cách chính xác và an toàn.
Thông thường, công tắc đánh lửa có bốn chế độ chính:
- Chế độ LOCK: Khi ở chế độ này, chìa khóa có thể rút ra và vô lăng sẽ bị khóa cố định, ngăn chặn việc di chuyển xe trái phép. Đây là chế độ khóa an toàn khi xe không hoạt động.
- Chế độ ACC (Accessory): Chế độ này cho phép cấp điện cho một số thiết bị điện phụ trợ có công suất nhỏ như radio, hệ thống thông tin giải trí, hoặc cổng sạc USB, mà không cần khởi động động cơ. Điều này rất tiện lợi khi bạn muốn sử dụng các tiện ích mà không làm hao mòn bình ắc quy quá nhanh.
- Chế độ ON: Đây là chế độ hoạt động bình thường của xe. Khi chìa khóa ở vị trí ON, toàn bộ hệ thống điện trên xe được kích hoạt, các đèn báo trên táp-lô bật sáng và xe sẵn sàng để khởi động. Tất cả các thiết bị điện đều có thể hoạt động ở chế độ này.
- Chế độ START: Đây là chế độ tạm thời chỉ được sử dụng để khởi động động cơ. Khi xoay chìa khóa đến vị trí START, dòng điện mạnh sẽ được cung cấp cho bộ khởi động. Ngay sau khi động cơ nổ máy, bạn phải nhả tay để chìa khóa tự động trở về vị trí ON.
Hệ thống chiếu sáng và tín hiệu: An toàn trên mọi nẻo đường
Hệ thống chiếu sáng và tín hiệu là một phần không thể thiếu của hệ thống điện ô tô, đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn giao thông. Chúng giúp người lái nhìn rõ đường và các chướng ngại vật trong điều kiện ánh sáng yếu, đồng thời thông báo ý định di chuyển của xe cho các phương tiện khác và người đi bộ. Hệ thống này bao gồm nhiều loại đèn và thiết bị chỉ thị, được chia thành chiếu sáng bên ngoài, chiếu sáng bên trong, và tín hiệu bên ngoài/bên trong.
Các loại đèn chiếu sáng và chức năng cụ thể
Các loại đèn chiếu sáng trên xe ô tô được thiết kế để cung cấp tầm nhìn tối ưu trong mọi điều kiện:
- Đèn pha/cos (đèn chiếu xa/gần): Là đèn chính ở phía trước xe, cung cấp ánh sáng mạnh để chiếu sáng đường đi. Đèn cos (chiếu gần) được sử dụng khi có xe ngược chiều hoặc trong khu dân cư để tránh gây chói mắt. Đèn pha (chiếu xa) cung cấp tầm nhìn rộng hơn trên đường vắng.
- Đèn sương mù: Đặt ở vị trí thấp hơn đèn pha, được thiết kế để chiếu sáng dưới lớp sương mù hoặc mưa lớn, giúp cải thiện tầm nhìn trong điều kiện thời tiết xấu.
- Đèn biển số: Chiếu sáng biển số xe phía sau, đảm bảo khả năng nhận diện xe vào ban đêm.
- Đèn đồng hồ (táp-lô): Chiếu sáng các thông số trên bảng điều khiển, giúp người lái dễ dàng quan sát tốc độ, vòng tua máy và các thông tin quan trọng khác.
- Đèn trần: Chiếu sáng khoang nội thất, tiện lợi cho việc tìm kiếm đồ vật hoặc ra vào xe trong bóng tối.
- Đèn làm việc (đối với xe chuyên dụng): Đèn phụ trợ, cung cấp ánh sáng tập trung cho các công việc đặc thù.
Cặp đèn pha phía trước của một chiếc xe hơi hiện đại
Đèn tín hiệu và vai trò giao tiếp trên đường
Các đèn tín hiệu là công cụ giao tiếp quan trọng giữa các phương tiện, giúp người lái thể hiện ý định và cảnh báo nguy hiểm:
- Đèn tín hiệu xi nhan (đèn báo rẽ): Báo hiệu ý định chuyển hướng hoặc chuyển làn của xe.
- Đèn cảnh báo nguy hiểm (đèn hazard): Thường được sử dụng khi xe gặp sự cố, đỗ khẩn cấp hoặc di chuyển chậm trong điều kiện nguy hiểm, bật cả bốn đèn xi nhan cùng lúc.
- Đèn chiếu rộng (đèn định vị/đèn ban ngày – DRL): Cải thiện khả năng nhận diện xe của người khác vào ban ngày hoặc trong điều kiện ánh sáng yếu.
- Đèn đuôi (đèn hậu): Luôn sáng khi đèn pha/cos được bật, giúp xe phía sau nhận biết vị trí của bạn.
- Đèn phanh: Sáng lên khi đạp phanh, cảnh báo xe phía sau giảm tốc độ.
- Đèn lùi: Tự động sáng khi xe vào số lùi, báo hiệu cho người phía sau và chiếu sáng khu vực phía sau xe.
Cụm đèn hậu phía sau của một chiếc xe ô tô với các loại đèn tín hiệu
Dấu hiệu nhận biết lỗi hệ thống điện ô tô
Việc nhận biết sớm các dấu hiệu bất thường của hệ thống điện ô tô có thể giúp bạn tránh được những hư hỏng lớn và chi phí sửa chữa đắt đỏ. Một trong những dấu hiệu phổ biến nhất là đèn cảnh báo ắc quy hoặc đèn cảnh báo lỗi hệ thống sạc trên bảng táp-lô sáng. Điều này thường chỉ ra vấn đề với máy phát điện hoặc bình ắc quy. Ngoài ra, việc xe khó khởi động, đèn pha mờ yếu, các thiết bị điện tử trong xe như radio, cửa sổ điện hoạt động chập chờn hoặc ngừng hoạt động hoàn toàn cũng là những cảnh báo rõ ràng. Âm thanh lạ từ khu vực máy phát điện, hoặc mùi cháy khét cũng là dấu hiệu nguy hiểm cần được kiểm tra ngay lập tức.
Bảo dưỡng định kỳ hệ thống điện xe hơi
Để đảm bảo hệ thống điện xe hơi luôn hoạt động ổn định và kéo dài tuổi thọ, việc bảo dưỡng định kỳ là vô cùng quan trọng. Bạn nên kiểm tra định kỳ tình trạng của bình ắc quy, bao gồm mức nước (đối với ắc quy nước), tình trạng các cực bình và dây dẫn xem có bị ăn mòn hay lỏng lẻo không. Dây đai máy phát điện cũng cần được kiểm tra độ căng và tình trạng mòn. Ngoài ra, việc kiểm tra các cầu chì, rơ-le và tình trạng hệ thống dây điện tổng thể cũng giúp phát hiện sớm các vấn đề tiềm ẩn. Nên tham khảo sách hướng dẫn sử dụng xe của nhà sản xuất hoặc đưa xe đến các trung tâm dịch vụ uy tín để được kiểm tra chuyên sâu, đặc biệt là với các hệ thống điện tử phức tạp trên xe hiện đại.
FAQ về Hệ thống Điện Ô tô
1. Ắc quy ô tô dùng được bao lâu thì cần thay mới?
Thông thường, bình ắc quy ô tô có tuổi thọ trung bình từ 2 đến 5 năm, tùy thuộc vào loại ắc quy, điều kiện khí hậu, thói quen sử dụng và cách bảo dưỡng. Việc thường xuyên sạc xả sâu hoặc để xe không hoạt động trong thời gian dài có thể làm giảm đáng kể tuổi thọ của ắc quy.
2. Dấu hiệu nào cho thấy ắc quy ô tô của tôi đang yếu hoặc sắp hỏng?
Các dấu hiệu phổ biến bao gồm xe khó khởi động (đề yếu, cần đề nhiều lần), đèn pha mờ hơn bình thường khi động cơ chưa nổ, các thiết bị điện tử trong xe hoạt động chập chờn, và đèn báo ắc quy trên bảng táp-lô sáng.
3. Khi nào tôi cần kiểm tra máy phát điện?
Bạn nên kiểm tra máy phát điện nếu đèn báo ắc quy (hoặc đèn báo lỗi hệ thống sạc) trên táp-lô sáng khi động cơ đang chạy. Các dấu hiệu khác bao gồm đèn xe nhấp nháy, các thiết bị điện hoạt động kém hiệu quả, hoặc nghe thấy tiếng ồn lạ từ khu vực máy phát điện.
4. Đèn báo ắc quy trên bảng táp-lô có ý nghĩa gì?
Đèn báo ắc quy (thường có hình ắc quy) sáng khi động cơ đang chạy thường báo hiệu có vấn đề với hệ thống sạc, có thể là do máy phát điện không hoạt động hiệu quả, bộ điều chỉnh điện áp bị lỗi hoặc có vấn đề về dây dẫn.
5. Tôi có nên tự sửa chữa các vấn đề liên quan đến hệ thống điện ô tô không?
Đối với các vấn đề đơn giản như thay bóng đèn hoặc kiểm tra cầu chì, bạn có thể tự làm nếu có kiến thức cơ bản. Tuy nhiên, với các vấn đề phức tạp hơn liên quan đến máy phát điện, bộ điều chỉnh điện áp hoặc hệ thống dây điện chính, tốt nhất nên đưa xe đến thợ chuyên nghiệp hoặc trung tâm bảo dưỡng uy tín để đảm bảo an toàn và khắc phục triệt để.
6. Cầu chì ô tô có vai trò gì và khi nào cần thay thế?
Cầu chì ô tô là thiết bị bảo vệ các mạch điện khỏi quá tải. Khi có dòng điện vượt quá mức an toàn, dây dẫn bên trong cầu chì sẽ nóng chảy và ngắt mạch, bảo vệ các thiết bị điện. Bạn cần thay cầu chì khi một thiết bị điện nào đó không hoạt động và kiểm tra thấy cầu chì của mạch đó bị đứt (sợi dây bên trong bị cháy).
7. Hệ thống điện của xe điện (EV) có gì khác biệt so với xe xăng truyền thống?
Hệ thống điện của xe điện phức tạp hơn nhiều. Xe điện sử dụng một hệ thống điện áp cao (thường từ 300V trở lên) để cấp năng lượng cho động cơ điện và các bộ phận khác. Chúng có bộ pin dung lượng lớn, hệ thống quản lý pin (BMS) tiên tiến và bộ sạc tích hợp, khác biệt hoàn toàn so với máy phát điện và ắc quy 12V truyền thống của xe xăng.
8. Làm thế nào để kéo dài tuổi thọ của bình ắc quy ô tô?
Để kéo dài tuổi thọ ắc quy, bạn nên kiểm tra và làm sạch các cực ắc quy định kỳ, đảm bảo chúng không bị ăn mòn và được siết chặt. Hạn chế để xe không hoạt động quá lâu, nếu xe ít đi, hãy cân nhắc sử dụng bộ sạc duy trì (trickle charger). Tránh việc bật các thiết bị điện khi động cơ không hoạt động trong thời gian dài.
Việc hiểu rõ về cấu tạo và nguyên lý hoạt động của hệ thống điện ô tô sẽ giúp bạn chủ động hơn trong việc bảo dưỡng và xử lý các vấn đề cơ bản. Để có những chuyến đi an toàn và yên tâm, đừng ngần ngại tìm kiếm sự hỗ trợ từ các chuyên gia tại Ô tô Dung Bắc khi bạn cần kiểm tra hoặc sửa chữa hệ thống điện trên chiếc xe của mình.
