Trong thế giới phức tạp của các loại máy móc và đặc biệt là ngành công nghiệp ô tô, bánh răng hành tinh đóng vai trò vô cùng quan trọng. Đây là một bộ phận tinh xảo, giúp truyền động và biến đổi tỷ số truyền một cách hiệu quả, là trái tim của nhiều hệ thống cơ khí hiện đại.
Bánh răng hành tinh là gì và vai trò trong xe hơi
Bánh răng hành tinh, còn được gọi là hệ thống bánh răng epicyclic, là một cấu trúc cơ khí độc đáo bao gồm nhiều bánh răng ăn khớp với nhau theo một cách đặc biệt. Tên gọi “hành tinh” xuất phát từ cách các bánh răng nhỏ quay xung quanh một bánh răng trung tâm, giống như các hành tinh quay quanh mặt trời. Hệ thống này có khả năng tạo ra nhiều tỷ số truyền khác nhau chỉ với một bộ bánh răng nhỏ gọn.
Trong lĩnh vực ô tô, bộ truyền bánh răng hành tinh là thành phần cốt lõi của hộp số tự động (AT). Khác với hộp số sàn sử dụng các cặp bánh răng cố định, hộp số tự động dùng bộ bánh răng hành tinh để điều chỉnh tốc độ và mô-men xoắn giữa động cơ và bánh xe một cách mượt mà và tự động. Sự linh hoạt của chúng cho phép xe chuyển số nhẹ nhàng, tối ưu hóa hiệu suất động cơ và mang lại trải nghiệm lái xe thoải mái hơn cho người dùng.
Cấu tạo chi tiết của bộ truyền bánh răng hành tinh
Một bộ bánh răng hành tinh cơ bản thường gồm ba thành phần chính và một bộ phận hỗ trợ, hoạt động cùng nhau để truyền động:
Thành phần trung tâm là bánh răng mặt trời (sun gear). Đây là bánh răng nằm ở vị trí giữa, đóng vai trò như “mặt trời” của hệ thống. Bánh răng mặt trời thường là đầu vào hoặc đầu ra của bộ truyền động.
Xung quanh bánh răng mặt trời là ba hoặc nhiều bánh răng hành tinh (planetary gears). Các bánh răng này được gắn trên một cấu trúc gọi là cần dẫn (planet carrier) hoặc giá đỡ hành tinh. Chúng quay xung quanh trục của bánh răng mặt trời và đồng thời tự quay quanh trục của chính nó. Các bánh răng hành tinh ăn khớp trực tiếp với bánh răng mặt trời.
Thành phần ngoài cùng là bánh răng vòng (ring gear) hoặc bánh răng bao (annulus gear). Đây là một bánh răng dạng vòng với răng nằm ở mặt trong, ăn khớp với các bánh răng hành tinh. Bánh răng vòng cũng có thể đóng vai trò là đầu vào, đầu ra hoặc được giữ cố định.
<>Xem Thêm Bài Viết:<>- Kiểm Tra Ô Tô Trước Khi Vận Hành Đảm Bảo An Toàn
- Xe SUV Là Gì? Đặc Điểm Và Lựa Chọn Phù Hợp
- **Bơm xăng ô tô**: Dấu hiệu hỏng và cách xử lý hiệu quả
- Đánh Giá Ford Ranger 2017: Vua Bán Tải Của Mọi Địa Hình
- GPS là gì: Hệ thống định vị toàn cầu trên ô tô
Cuối cùng, cần dẫn (planet carrier) là bộ phận giữ các bánh răng hành tinh tại vị trí của chúng và cho phép chúng quay quanh bánh răng mặt trời. Cần dẫn thường là đầu vào, đầu ra hoặc được cố định tùy thuộc vào tỷ số truyền mong muốn. Bằng cách cố định, dẫn động hoặc lấy đầu ra từ các thành phần khác nhau (bánh răng mặt trời, bánh răng vòng, cần dẫn), hệ thống bánh răng hành tinh có thể tạo ra nhiều tỷ số truyền khác nhau, bao gồm cả giảm tốc, tăng tốc, truyền thẳng và đảo chiều.
Cấu tạo bộ truyền bánh răng hành tinh gồm bánh răng mặt trời, hành tinh, vòng và cần dẫn.
Nguyên lý hoạt động cơ bản của hệ thống bánh răng hành tinh
Nguyên lý hoạt động của bánh răng hành tinh dựa trên sự ăn khớp và chuyển động tương đối giữa các thành phần cấu tạo. Khi hai bánh răng ăn khớp bên ngoài (như bánh răng mặt trời và bánh răng hành tinh), chúng sẽ quay ngược chiều nhau. Ngược lại, khi ăn khớp bên trong (như bánh răng hành tinh và bánh răng vòng), chúng sẽ quay cùng chiều.
Điểm mấu chốt tạo nên sự linh hoạt của bộ truyền bánh răng hành tinh là khả năng cố định một trong ba thành phần chính (mặt trời, vòng, cần dẫn) và sử dụng hai thành phần còn lại làm đầu vào và đầu ra. Sự kết hợp khác nhau giữa việc cố định, dẫn động và lấy đầu ra này sẽ cho ra các tỷ số truyền và chiều quay khác nhau. Ví dụ, nếu bánh răng mặt trời được cố định, việc quay bánh răng vòng sẽ khiến cần dẫn quay chậm hơn theo cùng chiều, tạo ra chế độ giảm tốc. Ngược lại, nếu cần dẫn được cố định, việc quay bánh răng mặt trời sẽ khiến bánh răng vòng quay ngược chiều, tạo ra chế độ đảo chiều.
Các chế độ hoạt động đặc trưng
Bộ truyền bánh răng hành tinh có thể hoạt động ở nhiều chế độ khác nhau, tạo ra các tỷ số truyền cần thiết cho hộp số tự động hoặc các ứng dụng khác. Dưới đây là mô tả chi tiết về một số chế độ phổ biến:
Chế độ giảm tốc của bánh răng hành tinh
Trong chế độ giảm tốc, mục tiêu là giảm tốc độ quay đầu ra so với đầu vào, đồng thời tăng mô-men xoắn. Một cấu hình phổ biến để đạt được điều này là cố định bánh răng mặt trời. Đầu vào có thể là bánh răng vòng hoặc cần dẫn, và đầu ra là thành phần còn lại.
Ví dụ, nếu bánh răng mặt trời bị giữ cố định, bánh răng vòng là đầu vào và cần dẫn là đầu ra. Khi bánh răng vòng quay, nó đẩy các bánh răng hành tinh quay theo cùng chiều. Do bánh răng hành tinh cũng ăn khớp với bánh răng mặt trời đang đứng yên, chúng buộc phải lăn quanh bánh răng mặt trời. Sự chuyển động quay quanh này của các bánh răng hành tinh làm cho cần dẫn (nơi chúng được gắn) quay theo cùng chiều với bánh răng vòng nhưng với tốc độ chậm hơn đáng kể. Tỷ số truyền giảm tốc cụ thể phụ thuộc vào số răng của bánh răng mặt trời và bánh răng vòng. Chế độ này thường được sử dụng cho các số thấp trong hộp số ô tô, cần mô-men xoắn lớn để khởi động hoặc leo dốc.
_1639550220.jpg)
Chế độ tăng tốc hiệu quả
Chế độ tăng tốc, ngược lại, nhằm mục đích tăng tốc độ quay đầu ra và giảm mô-men xoắn. Điều này thường được sử dụng cho các số cao trong hộp số tự động, khi xe cần di chuyển nhanh trên đường bằng phẳng. Một cấu hình tăng tốc có thể là cố định bánh răng mặt trời, cần dẫn là đầu vào và bánh răng vòng là đầu ra.
Khi cần dẫn quay (mang theo các bánh răng hành tinh), các bánh răng hành tinh này lăn trên bánh răng mặt trời đang cố định. Sự lăn này khiến các bánh răng hành tinh quay rất nhanh trên trục của chúng. Do chúng ăn khớp với bánh răng vòng, tốc độ quay nhanh của các bánh răng hành tinh sẽ làm cho bánh răng vòng quay với tốc độ lớn hơn tốc độ quay của cần dẫn. Tỷ số truyền tăng tốc này cũng phụ thuộc vào số răng của các thành phần. Mặc dù ít phổ biến hơn chế độ giảm tốc trong các ứng dụng truyền động chính của ô tô, nguyên lý này vẫn có thể được áp dụng trong một số thiết kế hộp số phức tạp.
Minh họa chế độ tăng tốc của hệ thống bánh răng hành tinh.
Chế độ truyền thẳng trực tiếp
Chế độ truyền thẳng hay nối trực tiếp xảy ra khi tỷ số truyền bằng 1:1, nghĩa là tốc độ quay đầu ra bằng tốc độ quay đầu vào. Chế độ này thường được sử dụng cho số cuối cùng trong hộp số tự động để đạt hiệu quả cao nhất khi chạy ổn định.
Để đạt được chế độ truyền thẳng, hai trong ba thành phần chính (ví dụ: bánh răng mặt trời và bánh răng vòng) được khóa lại với nhau hoặc được dẫn động cùng tốc độ và chiều quay. Khi điều này xảy ra, toàn bộ bộ truyền bánh răng hành tinh, bao gồm cả cần dẫn và các bánh răng hành tinh, sẽ quay như một khối rắn duy nhất. Do không có chuyển động tương đối giữa các thành phần, tốc độ quay đầu ra (từ bất kỳ thành phần nào được chọn làm đầu ra) sẽ bằng chính tốc độ quay đầu vào. Chế độ này mang lại hiệu suất truyền động tối ưu vì giảm thiểu tổn thất do ma sát giữa các bánh răng ăn khớp.

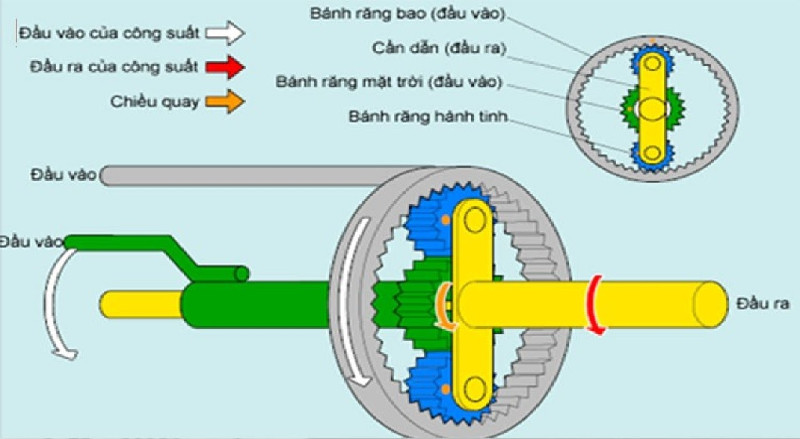

Nguyên lý truyền thẳng trực tiếp bằng bộ bánh răng hành tinh.
