Trong thế giới phức tạp của ngành công nghiệp ô tô hiện đại, việc quản lý các hệ thống điện tử ngày càng trở nên quan trọng. Một thuật ngữ không thể không nhắc đến khi nói về lĩnh vực này chính là Autosar là gì – một tiêu chuẩn nền tảng giúp định hình cách phần mềm được phát triển và tích hợp trên các phương tiện giao thông. Hiểu rõ về Autosar sẽ mở ra cái nhìn sâu sắc hơn về bộ não điện tử của những chiếc xe ngày nay.
Khám phá Autosar là gì và lịch sử hình thành
Autosar là viết tắt của “Architecture of Open Systems for Automotive Electronic Control Units”, tạm dịch là Kiến trúc Hệ thống Mở cho Các Đơn vị Điều khiển Điện tử Ô tô. Đây là một liên minh phát triển mở (open development partnership) được thành lập bởi các nhà sản xuất ô tô và nhà cung cấp phụ tùng hàng đầu thế giới vào năm 2003. Mục tiêu chính là thiết lập một tiêu chuẩn chung cho kiến trúc phần mềm trên các ECU (Electronic Control Unit – Đơn vị điều khiển điện tử) trong xe ô tô.
Trước khi có tiêu chuẩn Autosar, mỗi nhà sản xuất ô tô và nhà cung cấp phụ tùng thường phát triển phần mềm và phần cứng theo các cách thức riêng biệt. Điều này dẫn đến sự thiếu tương thích, khó khăn trong việc tái sử dụng mã nguồn, tăng chi phí phát triển và làm chậm quá trình đổi mới. Kiến trúc Autosar ra đời nhằm giải quyết những vấn đề này bằng cách cung cấp một nền tảng chung, trừu tượng hóa sự phụ thuộc vào phần cứng cụ thể và tạo điều kiện cho sự hợp tác hiệu quả hơn trong chuỗi cung ứng ô tô. Mô hình này đã thay đổi đáng kể cách các hệ thống điều khiển trên xe được thiết kế và triển khai.
Kiến trúc phân lớp của Autosar hoạt động như thế nào?
Autosar áp dụng một mô hình kiến trúc phân lớp chặt chẽ, tương tự như mô hình OSI trong mạng máy tính, để tổ chức các thành phần phần mềm trong một ECU. Cấu trúc này giúp tách biệt các chức năng, tạo điều kiện cho tính mô đun, khả năng tái sử dụng và dễ dàng bảo trì. Mỗi lớp đảm nhận một vai trò cụ thể, đảm bảo rằng phần mềm ứng dụng có thể hoạt động độc lập với chi tiết phần cứng bên dưới.
Lớp ứng dụng (Application Layer)
Đây là lớp cao nhất trong kiến trúc Autosar. Lớp này chứa các thành phần phần mềm ứng dụng (Software Components – SWC) thực hiện các chức năng cụ thể của xe. Các SWC có thể là các module điều khiển động cơ, quản lý hệ thống phanh chống bó cứng (ABS), điều khiển hệ thống thông tin giải trí, hoặc các chức năng liên quan đến hệ thống hỗ trợ lái nâng cao (ADAS). Lớp ứng dụng hoàn toàn không phụ thuộc vào phần cứng cụ thể của ECU, cho phép các SWC có thể được tái sử dụng trên các nền tảng phần cứng khác nhau hoặc từ các nhà cung cấp khác nhau.
Môi trường thời gian thực (Runtime Environment – RTE)
Môi trường thời gian thực, thường được gọi tắt là RTE, đóng vai trò như một lớp trung gian quan trọng. Nó cung cấp giao diện chuẩn cho các SWC để giao tiếp với nhau và với các dịch vụ phần mềm cơ bản (Basic Software – BSW) bên dưới. RTE quản lý việc thực thi các Runnable Entity (các đơn vị thực thi của SWC) và xử lý việc truyền nhận dữ liệu giữa các thành phần. Nhờ có RTE, các nhà phát triển ứng dụng không cần phải biết chi tiết về phần cứng hay các module BSW cụ thể, tập trung hoàn toàn vào logic kinh doanh của ứng dụng. Điều này làm tăng đáng kể tính trừu tượng và khả năng di chuyển của phần mềm.
autosar-la-kien-truc-phan-lop-voi-cac-thong-so-ky-thuat-tieu-chuan.jpgKiến trúc phân lớp chuẩn hóa của hệ thống Autosar trong ô tô
- Giải mã biển báo chỉ dẫn trên đường bộ Việt Nam
- Nâng Cấp Âm Thanh Xe Hơi: Nâng Tầm Trải Nghiệm Lái Xe
- VinFast VF8 Đạt Danh Hiệu Xe Xanh 2023: Tầm Quan Trọng
- Khám Phá Honda SH350i 2025 Nhập Ý: Đẳng Cấp Thượng Lưu
- VinFast Mở Rộng Mạng Lưới Đại Lý Tại Mỹ: Bước Tiến Lớn
Lớp phần mềm cơ bản (Basic Software Layer – BSW)
Lớp phần mềm cơ bản (BSW) nằm ngay dưới RTE và cung cấp các dịch vụ nền tảng cho các ứng dụng. Lớp này được chia thành nhiều module nhỏ hơn, bao gồm các dịch vụ hệ thống (như quản lý bộ nhớ, chẩn đoán), các module giao tiếp (như CAN, FlexRay, Ethernet), các module quản lý I/O, và lớp trừu tượng hóa vi xử lý (Microcontroller Abstraction Layer – MCAL). BSW có nhiệm vụ tương tác với phần cứng thông qua MCAL và cung cấp các API (Giao diện lập trình ứng dụng) chuẩn cho RTE. Sự chuẩn hóa trong BSW giúp giảm thiểu sự khác biệt giữa các nền tảng phần cứng khác nhau.
Lớp phần cứng (Hardware Layer)
Lớp phần cứng đại diện cho các thành phần vật lý của ECU, bao gồm vi điều khiển (microcontroller), bộ nhớ (Flash, RAM, EEPROM), các cổng I/O, bộ chuyển đổi ADC/DAC, các bộ điều khiển truyền thông (CAN controller, Ethernet controller), v.v. Lớp này không phải là một lớp phần mềm theo đúng nghĩa đen trong kiến trúc Autosar, mà là nền tảng vật lý mà các lớp phần mềm khác chạy trên đó. Lớp MCAL trong BSW chịu trách nhiệm tương tác trực tiếp với các ngoại vi của vi điều khiển.

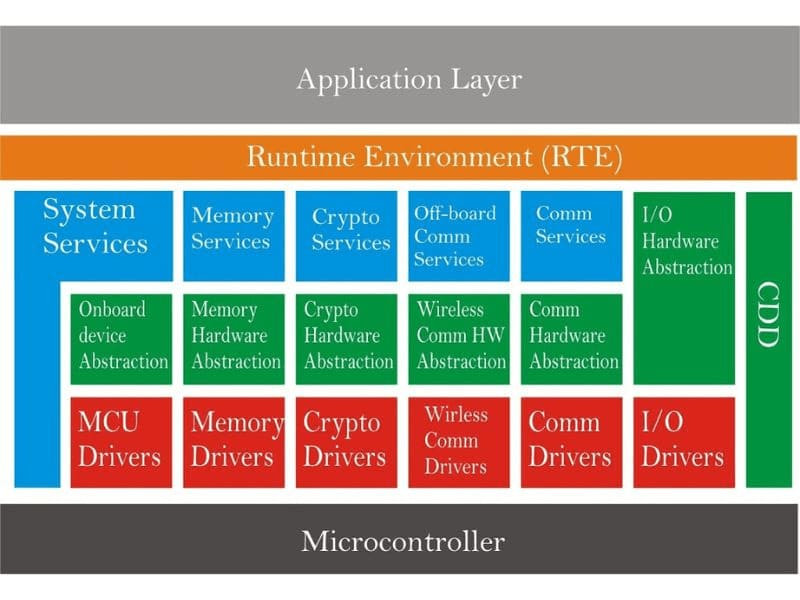

mo-ta-cau-tao-tieu-chuan-cua-autosar.jpgMô tả cấu tạo và các tầng tiêu chuẩn trong kiến trúc phần mềm Autosar
Tại sao Autosar lại là tiêu chuẩn quan trọng?
Sự gia tăng chóng mặt về số lượng và độ phức tạp của các hệ thống điện tử trên xe ô tô đặt ra những thách thức lớn cho ngành công nghiệp. Từ việc quản lý động cơ, hộp số, hệ thống phanh, lái, cho đến các tính năng tiện nghi, giải trí và hỗ trợ lái nâng cao, tất cả đều dựa vào phần mềm chạy trên các ECU. Trước đây, việc phát triển phần mềm cho từng chức năng trên từng loại ECU cụ thể là một quá trình tốn kém và mất thời gian. Autosar giải quyết vấn đề này bằng cách cung cấp một nền tảng chuẩn hóa, mang lại nhiều lợi ích then chốt.
Một trong những lợi ích lớn nhất là khả năng tái sử dụng phần mềm. Với kiến trúc phân lớp, các SWC có thể được phát triển và thử nghiệm độc lập với phần cứng bên dưới. Điều này có nghĩa là một module phần mềm điều khiển động cơ có thể được sử dụng lại trên nhiều mẫu xe khác nhau, thậm chí trên các ECU sử dụng vi điều khiển khác nhau, miễn là lớp BSW và RTE được cấu hình phù hợp. Khả năng tái sử dụng này giúp giảm đáng kể chi phí và thời gian phát triển.
Ngoài ra, Autosar còn tạo điều kiện cho sự hợp tác hiệu quả giữa các nhà sản xuất ô tô (OEM) và các nhà cung cấp phụ tùng (Tier 1). Các nhà cung cấp có thể phát triển các module phần mềm hoặc phần cứng tuân thủ tiêu chuẩn Autosar, đảm bảo rằng sản phẩm của họ có thể dễ dàng tích hợp vào hệ thống tổng thể của OEM. Điều này thúc đẩy sự cạnh tranh và đổi mới trong chuỗi cung ứng, đồng thời giúp OEM giảm sự phụ thuộc vào một nhà cung cấp duy nhất cho các thành phần cụ thể. Hệ thống Autosar cũng hỗ trợ các quy trình phát triển dựa trên mô hình (Model-Based Development), cho phép kỹ sư làm việc ở mức độ trừu tượng cao hơn.
Những thách thức khi ứng dụng Autosar
Mặc dù mang lại nhiều lợi ích, việc áp dụng Autosar cũng đi kèm với những thách thức nhất định. Đầu tiên là độ phức tạp của chính tiêu chuẩn này. Kiến trúc Autosar là một hệ thống rộng lớn và chi tiết, đòi hỏi các kỹ sư phải có kiến thức chuyên sâu để hiểu và triển khai. Quá trình chuyển đổi từ các phương pháp phát triển truyền thống sang mô hình Autosar có thể tốn kém và mất thời gian, đòi hỏi đầu tư vào công cụ phần mềm chuyên dụng và đào tạo nhân lực.
Thách thức thứ hai là quá trình tích hợp hệ thống. Mặc dù Autosar hướng đến sự chuẩn hóa, việc tích hợp các thành phần phần mềm từ nhiều nhà cung cấp khác nhau trên một ECU vẫn đòi hỏi sự cấu hình tỉ mỉ và kiểm thử kỹ lưỡng. Sự khác biệt nhỏ trong cách triển khai tiêu chuẩn Autosar của các nhà cung cấp khác nhau đôi khi có thể gây ra vấn đề tương thích. Bên cạnh đó, việc quản lý các cấu hình phức tạp cho từng dự án cụ thể cũng là một nhiệm vụ không hề đơn giản.
Các thuật ngữ cốt lõi trong hệ sinh thái Autosar
Để hiểu rõ hơn về Autosar, việc nắm vững các thuật ngữ chuyên ngành là rất quan trọng. Trung tâm của mọi thứ là ECU (Electronic Control Unit), đơn vị xử lý chính trên xe chịu trách nhiệm thực hiện các chức năng. Trên ECU chạy phần mềm, được tổ chức thành các SWC (Software Component), là những khối chức năng độc lập có thể tái sử dụng. Mỗi SWC chứa một hoặc nhiều Runnable Entity, đơn vị code nhỏ nhất thực hiện một phần logic của SWC.
Môi trường kết nối các SWC với nhau và với phần cứng là RTE (Runtime Environment), lớp phần mềm cung cấp giao diện giao tiếp chuẩn. Dưới RTE là BSW (Basic Software), tập hợp các module cung cấp dịch vụ cơ bản như quản lý hệ điều hành (OS), giao tiếp mạng (COM – Communication Stack), quản lý bộ nhớ không mất dữ liệu (NVRAM), và các dịch vụ khác. Lớp thấp nhất của BSW tương tác trực tiếp với vi điều khiển là MCAL (Microcontroller Abstraction Layer), lớp này trừu tượng hóa các chi tiết phần cứng cụ thể của vi điều khiển.
Các module giao tiếp trong COM stack xử lý việc truyền nhận dữ liệu giữa các ECU thông qua các giao thức mạng như CAN, FlexRay, Ethernet. Dữ liệu được truyền đi dưới dạng Signal (tín hiệu), thường được đóng gói vào các PDU (Protocol Data Unit) để gửi qua mạng. PDU bao gồm SDU (Service Data Unit – dữ liệu thực tế) và PCI (Protocol Control Information – thông tin điều khiển giao thức). BSP (Board Support Package) là một khái niệm rộng hơn MCAL, bao gồm cả phần mềm và cấu hình cần thiết để hệ điều hành và BSW chạy trên một bo mạch phần cứng cụ thể. Cuối cùng, Integrator là vai trò hoặc công cụ chịu trách nhiệm cấu hình và tích hợp toàn bộ hệ thống Autosar cho một dự án xe cụ thể.
hieu-ro-cac-thuat-ngu-chung-trong-autosar-la-gi-se-giup-ban-nam-bat-nhieu-thong-tin-hon.jpgHiểu rõ các thuật ngữ trong Autosar là gì sẽ giúp bạn nắm bắt nhiều thông tin hơn
Tương lai của Autosar trong kỷ nguyên xe thông minh
Ngành công nghiệp ô tô đang trải qua một cuộc cách mạng với sự phát triển của xe tự hành, xe kết nối và xe điện. Những xu hướng này đòi hỏi năng lực xử lý tính toán lớn hơn và các yêu cầu phần mềm phức tạp hơn rất nhiều so với các hệ thống truyền thống. Tiêu chuẩn Autosar đang tiếp tục phát triển để đáp ứng những nhu cầu này.
Song song với nền tảng Autosar Classic Platform đã được ứng dụng rộng rãi, Autosar đã giới thiệu Autosar Adaptive Platform. Nền tảng Adaptive được thiết kế cho các ECU hiệu năng cao, thường chạy các hệ điều hành đa năng như Linux và hỗ trợ các ngôn ngữ lập trình hiện đại như C++. Nó phù hợp với các ứng dụng yêu cầu xử lý mạnh mẽ như hệ thống thông tin giải trí phức tạp, các module điều khiển tính năng tự hành và các chức năng kết nối đám mây. Sự ra đời của Adaptive Platform cho thấy khả năng thích ứng của Autosar với sự thay đổi nhanh chóng của công nghệ, củng cố vai trò của nó như một nền tảng chuẩn cho phần mềm ô tô trong tương lai.
FAQs về Autosar
-
Autosar Classic Platform là gì?
Autosar Classic Platform là nền tảng ban đầu của Autosar, được thiết kế cho các ECU truyền thống với tài nguyên hạn chế và yêu cầu thời gian thực nghiêm ngặt, thường chạy trên các vi điều khiển nhỏ và sử dụng ngôn ngữ lập trình C. -
Sự khác biệt chính giữa Autosar Classic và Adaptive là gì?
Sự khác biệt chính nằm ở môi trường mục tiêu: Classic cho ECU truyền thống, tài nguyên hạn chế, thời gian thực cứng; Adaptive cho ECU hiệu năng cao, tài nguyên dồi dào, thời gian thực mềm, hỗ trợ các hệ điều hành đa năng và ngôn ngữ lập trình hiện đại, phù hợp cho các ứng dụng xe tự hành và kết nối. -
Lợi ích chính của Autosar cho nhà sản xuất ô tô (OEM) là gì?
Giảm chi phí và thời gian phát triển, tăng khả năng tái sử dụng phần mềm trên các dòng xe, giảm sự phụ thuộc vào nhà cung cấp phần cứng cụ thể, và dễ dàng tích hợp các thành phần từ nhiều nhà cung cấp khác nhau. -
Lợi ích của Autosar cho nhà cung cấp phụ tùng (Tier 1) là gì?
Có thể phát triển các module phần mềm chuẩn hóa, tương thích với nhiều OEM khác nhau, mở rộng thị trường tiềm năng, và tập trung vào việc phát triển các chức năng cốt lõi thay vì lo lắng về chi tiết phần cứng cụ thể của từng OEM. -
Autosar có liên quan đến bảo mật ô tô không?
Có, tiêu chuẩn Autosar bao gồm các module và nguyên tắc liên quan đến bảo mật (Security) và an toàn chức năng (Functional Safety – ISO 26262) để giúp các nhà phát triển xây dựng các hệ thống điện tử an toàn và bảo mật hơn. -
ECU là gì trong ngữ cảnh Autosar?
ECU (Electronic Control Unit) là đơn vị điều khiển điện tử vật lý trong xe, là nơi phần mềm Autosar được triển khai và thực thi để điều khiển một hoặc nhiều chức năng của xe. -
SWC là gì trong Autosar?
SWC (Software Component) là một khối chức năng phần mềm độc lập theo kiến trúc Autosar, thực hiện một nhiệm vụ cụ thể của hệ thống và có thể được tái sử dụng trên các nền tảng khác nhau. -
Lớp BSW trong Autosar có chức năng gì?
Lớp BSW (Basic Software) cung cấp các dịch vụ nền tảng và chức năng hạ cấp, kết nối lớp ứng dụng (thông qua RTE) với phần cứng, bao gồm quản lý hệ điều hành, giao tiếp mạng, chẩn đoán, và các dịch vụ phần cứng.
Việc hiểu rõ Autosar là gì không chỉ dành riêng cho các kỹ sư phần mềm ô tô mà còn hữu ích cho bất kỳ ai quan tâm đến công nghệ đằng sau những chiếc xe hiện đại. Autosar là một cột mốc quan trọng trong việc chuẩn hóa và quản lý sự phức tạp ngày càng tăng của các hệ thống điện tử trên xe. Nền tảng này đã và đang góp phần thúc đẩy sự phát triển nhanh chóng của ngành công nghiệp ô tô. Với bài viết này, Ô tô Dung Bắc hy vọng bạn đọc đã có cái nhìn toàn diện hơn về tiêu chuẩn công nghệ quan trọng này.
