Trong thế giới xe ô tô hiện đại, ECM là gì là câu hỏi được nhiều người quan tâm khi tìm hiểu về bộ phận điều khiển trung tâm của động cơ. Được ví như ‘bộ não’ của xe, ECM đóng vai trò then chốt trong việc điều phối hoạt động phức tạp, đảm bảo xe vận hành hiệu quả và tối ưu.
ECM Và ECU: Khái Niệm Cơ Bản Về Bộ Điều Khiển Động Cơ
ECM là viết tắt của Electronic Control Module, hay Module Điều khiển Điện tử. Đây là một thiết bị điện tử tinh vi chịu trách nhiệm quản lý và điều khiển các khía cạnh hoạt động của động cơ xe. ECM liên tục nhận dữ liệu từ nhiều cảm biến khác nhau lắp đặt trên xe, xử lý thông tin này và đưa ra các lệnh điều chỉnh cần thiết cho các bộ phận chấp hành của động cơ.
Thường xuất hiện cùng ECM là khái niệm ECU, viết tắt của Electronic Control Unit (Bộ Điều khiển Điện tử). Trong nhiều trường hợp, hai thuật ngữ này được sử dụng thay thế cho nhau, đặc biệt là trong ngữ cảnh điều khiển động cơ. Tuy nhiên, ECU là một thuật ngữ rộng hơn, có thể chỉ bất kỳ bộ phận điều khiển điện tử nào trên xe (ví dụ: ECU túi khí, ECU phanh ABS). ECM là một loại ECU chuyên biệt dành riêng cho việc quản lý động cơ. Tùy thuộc vào nhà sản xuất và cấu trúc hệ thống của từng loại xe, ECM có thể là một module riêng biệt hoặc là một phần của hệ thống ECU trung tâm phức tạp hơn. Chức năng cốt lõi của chúng là xử lý thông tin từ cảm biến và đưa ra quyết định để tối ưu hóa hoạt động của động cơ.

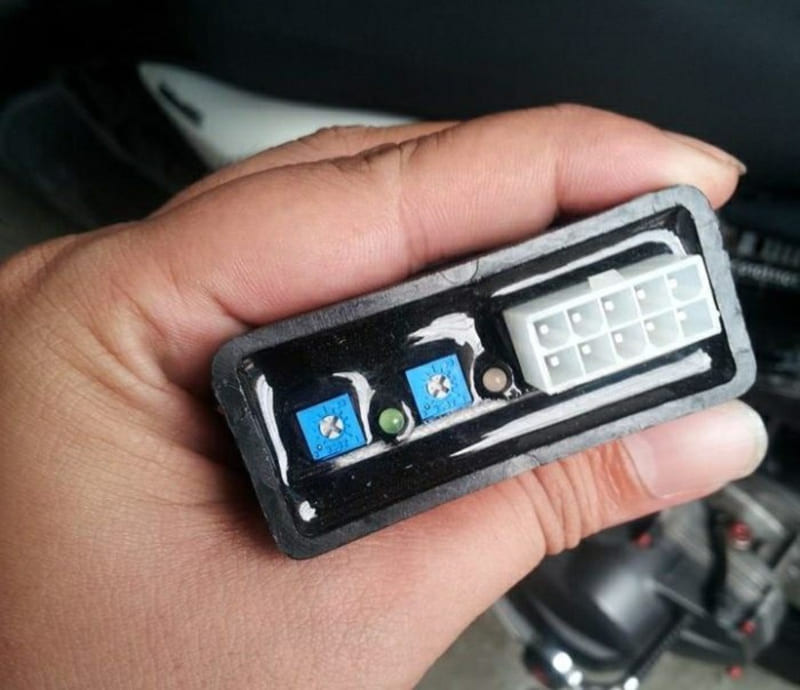

Hình ảnh minh họa bộ điều khiển động cơ ECM trong xe
Chức Năng Chính Của Hệ Thống Điều Khiển Động Cơ (ECM/ECU)
Hệ thống điều khiển động cơ, thông qua ECM hoặc ECU, đảm nhận nhiều vai trò quan trọng để đảm bảo động cơ hoạt động hiệu quả, tiết kiệm nhiên liệu và giảm thiểu khí thải. Các chức năng này bao gồm việc quản lý lượng nhiên liệu, thời điểm đánh lửa và kiểm soát các hệ thống liên quan khác.
Điều Phối Hệ Thống Phun Xăng/Nhiên Liệu
Một trong những nhiệm vụ cốt lõi của ECM là điều khiển hệ thống phun nhiên liệu. Dựa trên dữ liệu thu thập từ các cảm biến như cảm biến lưu lượng không khí (MAF), cảm biến áp suất đường ống nạp (MAP), cảm biến vị trí bướm ga (TPS), cảm biến nhiệt độ nước làm mát động cơ (ECT), và đặc biệt là cảm biến oxy (O2), ECM sẽ tính toán và xác định lượng nhiên liệu tối ưu cần phun vào buồng đốt và thời gian phun chính xác. Ví dụ, cảm biến oxy giúp ECM biết tỷ lệ hòa khí (không khí và nhiên liệu) có đang ở mức lý tưởng hay không để điều chỉnh kịp thời. Việc kiểm soát chính xác lượng nhiên liệu giúp động cơ đạt hiệu suất cao nhất, tối ưu hóa khả năng tăng tốc và đồng thời giảm thiểu lượng nhiên liệu tiêu thụ cũng như khí thải độc hại ra môi trường.
Quản Lý Thời Điểm Đánh Lửa
ECM cũng đóng vai trò trung tâm trong việc quản lý thời điểm đánh lửa. Bằng cách phân tích dữ liệu từ cảm biến vị trí trục khuỷu (CKP) và cảm biến vị trí trục cam (CMP), ECM xác định chính xác thời điểm tia lửa điện cần xuất hiện tại bugi để đốt cháy hòa khí trong xi-lanh. Thời điểm đánh lửa tối ưu thay đổi tùy thuộc vào tốc độ động cơ, tải trọng và các điều kiện hoạt động khác. ECM có khả năng điều chỉnh góc đánh lửa sớm hoặc muộn hơn để tối đa hóa công suất động cơ, cải thiện hiệu quả sử dụng nhiên liệu và ngăn chặn hiện tượng kích nổ (gây hại cho động cơ). Việc kiểm soát thời điểm đánh lửa chính xác là yếu tố then chốt đảm bảo động cơ hoạt động mượt mà và mạnh mẽ.
<>Xem Thêm Bài Viết:<>- Hướng dẫn kiểm tra và thay dầu trợ lực lái
- Khám phá Yamaha YZF-R15 2025: Nâng cấp đáng giá
- Nguồn gốc xe ô tô Volkswagen của nước nào
- Mệnh Hỏa hợp màu xe gì? Chọn xe hút tài lộc
- Chuẩn Bị Xe Ô Tô Cho Chuyến Đi Dài Hà Nội Mộc Châu An Toàn

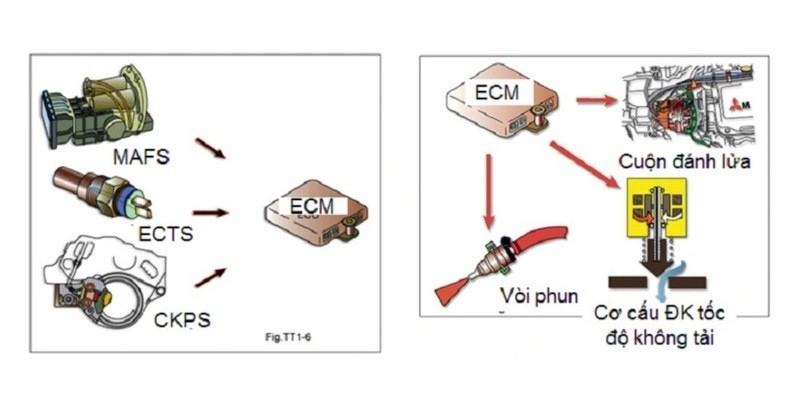

ECM/ECU kiểm soát các hệ thống quan trọng của động cơ như đánh lửa
Kiểm Soát Tốc Độ Không Tải Và Hệ Thống Khí Thải
Ngoài phun nhiên liệu và đánh lửa, ECM còn điều chỉnh nhiều khía cạnh khác của động cơ, bao gồm cả tốc độ không tải (idle speed). Bằng cách điều khiển lượng không khí đi vào động cơ khi xe dừng (qua van điều khiển không khí không tải – IAC) và điều chỉnh hỗn hợp nhiên liệu/không khí, ECM duy trì tốc độ động cơ ổn định khi không nhấn ga. Hơn nữa, ECM giám sát và điều khiển các hệ thống liên quan đến khí thải, như hệ thống tuần hoàn khí xả (EGR) và hoạt động của bộ chuyển đổi xúc tác (catalytic converter), thông qua việc phân tích tín hiệu từ các cảm biến oxy trước và sau bộ chuyển đổi xúc tác. Điều này giúp xe đáp ứng các tiêu chuẩn khí thải nghiêm ngặt.
Quản Lý Hệ Thống Nguồn Và Các Bộ Phận Phụ Trợ
Trong các hệ thống xe hiện đại, đặc biệt là xe điện hoặc hybrid, ECM (hoặc một ECU chuyên dụng) có thể liên kết với hệ thống quản lý pin (BMS – Battery Management System). Chức năng này bao gồm giám sát tình trạng sạc/xả của pin, nhiệt độ pin, cân bằng giữa các cell pin và bảo vệ pin khỏi các điều kiện hoạt động bất lợi (quá tải, quá nhiệt). Ngay cả trên xe động cơ đốt trong truyền thống, ECM vẫn giám sát điện áp hệ thống, điều khiển máy phát điện để đảm bảo nguồn điện ổn định cho toàn bộ xe và các hệ thống phụ trợ khác.
Mô tả vị trí hoặc hình dáng của module ECM/ECU
Tầm Quan Trọng Của ECM/ECU Trong Vận Hành Xe Hiện Đại
Sự ra đời và phát triển của các bộ điều khiển điện tử như ECM/ECU đã cách mạng hóa ngành công nghiệp ô tô. Trước đây, việc điều khiển động cơ chủ yếu dựa vào các hệ thống cơ khí và chân không phức tạp. Với ECM, việc kiểm soát động cơ trở nên chính xác, nhanh chóng và linh hoạt hơn rất nhiều.
Nhờ khả năng xử lý lượng lớn dữ liệu từ cảm biến trong thời gian thực, ECM có thể đưa ra các quyết định điều chỉnh chỉ trong tích tắc, tối ưu hóa mọi khía cạnh hoạt động của động cơ trong mọi điều kiện vận hành khác nhau, từ khi khởi động lạnh, chạy không tải, tăng tốc đột ngột cho đến chạy ổn định trên đường cao tốc. Điều này không chỉ giúp tăng hiệu suất và công suất động cơ mà còn cải thiện đáng kể mức tiêu thụ nhiên liệu và giảm lượng khí thải gây ô nhiễm. Hơn nữa, ECM còn tích hợp khả năng tự chẩn đoán lỗi. Khi phát hiện bất kỳ sự bất thường nào trong hệ thống động cơ hoặc các cảm biến liên quan, ECM sẽ lưu lại mã lỗi (DTC – Diagnostic Trouble Code) trong bộ nhớ và thường kích hoạt đèn báo lỗi động cơ trên bảng táp-lô, giúp người lái và kỹ thuật viên dễ dàng nhận biết và khắc phục sự cố.
Dấu Hiệu Nhận Biết Hệ Thống ECM/ECU Gặp Trục Trặc
Do vai trò trung tâm của ECM trong hệ thống điều khiển động cơ, khi bộ phận này gặp sự cố, hoạt động của xe sẽ bị ảnh hưởng nghiêm trọng. Việc nhận biết sớm các dấu hiệu lỗi có thể giúp chủ xe khắc phục kịp thời, tránh hư hỏng nặng hơn và đảm bảo an toàn khi vận hành.
Đèn Báo Lỗi Động Cơ (Check Engine Light) Sáng Liên Tục
Đây là dấu hiệu phổ biến và rõ ràng nhất khi ECM hoặc một hệ thống liên quan gặp vấn đề. Khi ECM phát hiện một lỗi vượt quá ngưỡng cho phép, nó sẽ bật sáng đèn “Check Engine” (hoặc ký hiệu động cơ) trên bảng đồng hồ. Mặc dù đèn này có thể báo hiệu nhiều loại lỗi khác nhau trong hệ thống động cơ (không chỉ riêng ECM), nhưng nếu sau khi kiểm tra các nguyên nhân đơn giản khác mà đèn vẫn sáng, hoặc nếu mã lỗi đọc được chỉ trực tiếp vào ECM, đó là dấu hiệu cần kiểm tra chuyên sâu bộ phận này. Đôi khi, đèn này có thể nhấp nháy, cho thấy một lỗi nghiêm trọng hơn đang xảy ra có thể gây hư hại cho bộ chuyển đổi xúc tác.

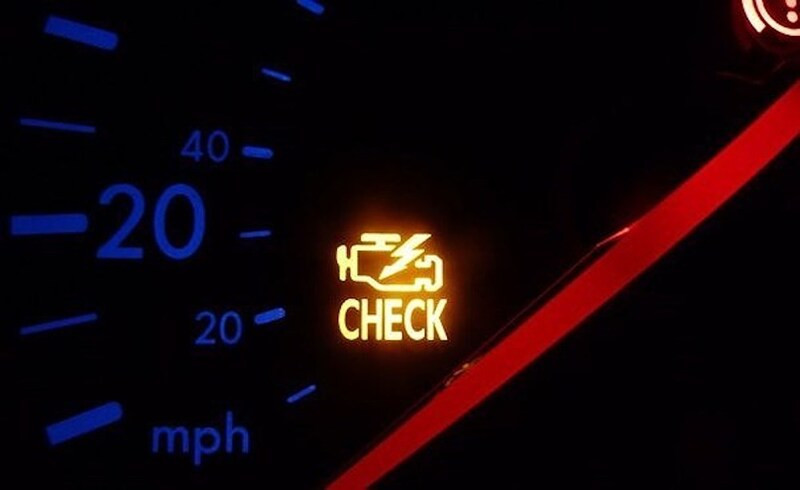

Đèn báo lỗi động cơ trên bảng điều khiển báo hiệu khả năng ECM gặp vấn đề
Xe Khó Khởi Động Hoặc Không Khởi Động Được
Vì ECM điều khiển các chức năng cốt lõi như phun nhiên liệu và đánh lửa, nếu nó bị hỏng hoàn toàn hoặc gặp lỗi nghiêm trọng không thể giao tiếp với các bộ phận khác, động cơ sẽ không thể khởi động. Tình trạng này có thể bị nhầm lẫn với các vấn đề khác như hết ắc quy, hỏng bộ đề hay hệ thống nhiên liệu. Tuy nhiên, nếu ắc quy còn tốt, bộ đề vẫn quay nhưng động cơ không nổ máy, và sau khi kiểm tra các hệ thống cơ bản khác mà không phát hiện lỗi, khả năng ECM bị hỏng là rất cao.
Giảm Hiệu Suất Động Cơ Rõ Rệt
Một ECM hoạt động kém hiệu quả có thể dẫn đến nhiều vấn đề về hiệu suất. Điều này xảy ra khi ECM nhận dữ liệu sai hoặc đưa ra lệnh điều chỉnh không chính xác. Các triệu chứng có thể bao gồm: động cơ bị yếu, ì, khó tăng tốc; tốc độ không tải không ổn định hoặc động cơ bị chết máy đột ngột; mức tiêu thụ nhiên liệu tăng lên bất thường; xe bị giật cục hoặc chạy không mượt mà. Những biểu hiện này cho thấy ECM không còn khả năng tối ưu hóa sự phối hợp giữa lượng không khí, nhiên liệu và thời điểm đánh lửa, dẫn đến quá trình đốt cháy kém hiệu quả.
Quy Trình Chẩn Đoán Và Sửa Chữa Lỗi ECM/ECU
Khi nghi ngờ hệ thống ECM/ECU gặp sự cố dựa trên các dấu hiệu đã nêu, việc chẩn đoán và sửa chữa cần được thực hiện bởi các kỹ thuật viên có kinh nghiệm và trang thiết bị chuyên dụng. Đây không phải là công việc đơn giản mà người dùng thông thường có thể tự thực hiện tại nhà.
Đầu tiên, kỹ thuật viên sẽ sử dụng máy chẩn đoán chuyên dụng (thiết bị đọc mã lỗi OBD-II) để kết nối với cổng chẩn đoán của xe. Máy chẩn đoán sẽ đọc các mã lỗi (DTC) được lưu trữ trong bộ nhớ của ECM. Các mã lỗi này cung cấp thông tin ban đầu về khu vực hoặc hệ thống đang gặp vấn đề. Tuy nhiên, mã lỗi chỉ là điểm khởi đầu. Kỹ thuật viên cần phân tích dữ liệu cảm biến theo thời gian thực hiển thị trên máy chẩn đoán để hiểu rõ hơn về hoạt động của hệ thống. Sau đó, họ sẽ tiến hành kiểm tra thủ công các bộ phận liên quan như dây điện, giắc kết nối, nguồn cấp và tín hiệu giữa ECM và các cảm biến, bộ chấp hành bằng đồng hồ vạn năng hoặc các thiết bị đo chuyên dụng khác để xác định nguyên nhân gốc rễ của sự cố.
Việc sửa chữa ECM có thể bao gồm nhiều phương pháp khác nhau tùy thuộc vào tính chất lỗi. Một số lỗi đơn giản có thể được khắc phục bằng cách cập nhật phần mềm cho ECM (reflashing) hoặc sửa chữa các kết nối dây dẫn bị hỏng. Tuy nhiên, nếu mạch điện bên trong ECM bị cháy, hỏng do nước vào hoặc các nguyên nhân khác không thể sửa chữa được, việc thay thế toàn bộ module ECM là cần thiết. Quy trình thay thế ECM mới thường đòi hỏi việc lập trình lại module để nó tương thích với hệ thống chống trộm (immobilizer) và các cài đặt riêng của xe. Chi phí sửa chữa hoặc thay thế ECM thường khá cao do tính phức tạp và giá trị của bộ phận này.

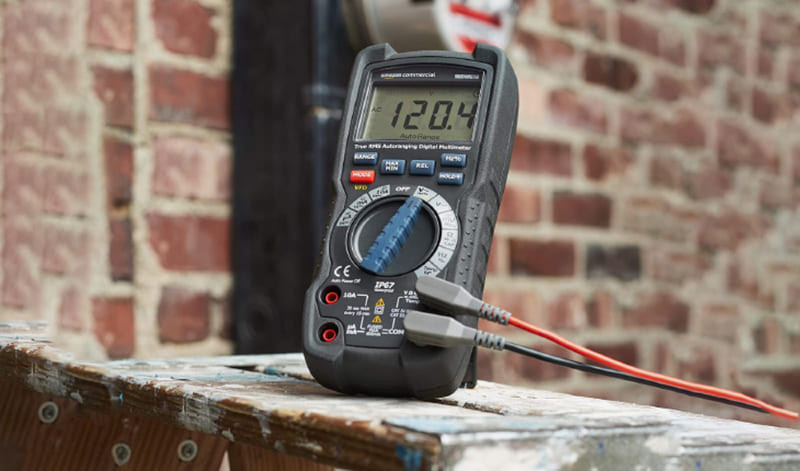

Sử dụng đồng hồ vạn năng để kiểm tra tín hiệu tại các chân kết nối của ECM/ECU
Giải Đáp Các Câu Hỏi Thường Gặp Về ECM/ECU
Để giúp bạn đọc hiểu rõ hơn về bộ phận quan trọng này, dưới đây là giải đáp một số thắc mắc thường gặp liên quan đến ECM và hệ thống điều khiển động cơ.
Làm thế nào để kiểm tra các thành phần liên quan đến ECM bằng đồng hồ vạn năng?
Việc kiểm tra các thành phần liên quan đến ECM bằng đồng hồ vạn năng đòi hỏi kiến thức về sơ đồ mạch điện của xe và vị trí các chân (pin) trên giắc kết nối của ECM. Kỹ thuật viên sẽ sử dụng đồng hồ vạn năng để đo điện áp, điện trở hoặc thông mạch tại các chân cụ thể trên giắc ECM khi module được kết nối hoặc ngắt kết nối, tùy thuộc vào loại cảm biến hoặc bộ phận đang kiểm tra. So sánh các giá trị đo được với thông số tiêu chuẩn trong tài liệu kỹ thuật của nhà sản xuất sẽ giúp xác định liệu cảm biến, dây dẫn hay chính bản thân chân kết nối của ECM có đang hoạt động bình thường hay không.
Các lỗi thường gặp ở hệ thống ECM/ECU là gì?
Các lỗi phổ biến nhất ở hệ thống ECM/ECU bao gồm hỏng hóc về phần cứng (ví dụ: cháy mạch, hỏng chip điều khiển do quá nhiệt, ẩm ướt hoặc sốc điện), lỗi phần mềm (chương trình bị lỗi, cần cập nhật), hoặc các vấn đề về kết nối (dây dẫn bị đứt, giắc cắm bị oxy hóa, lỏng). Ngoài ra, các lỗi từ các cảm biến hoặc bộ chấp hành ngoại vi cũng có thể được ECM phát hiện và báo lỗi, đôi khi khiến người ta nhầm tưởng là lỗi của chính ECM. Thiếu sự đồng bộ dữ liệu giữa ECM và các module khác trên xe cũng là một dạng lỗi phức tạp có thể xảy ra.
Làm thế nào để kiểm tra điện áp cấp cho ECM?
Để kiểm tra điện áp cấp cho ECM, bạn cần xác định chân cấp nguồn chính trên giắc kết nối của ECM dựa trên sơ đồ mạch điện của xe. Sử dụng đồng hồ vạn năng đặt ở chế độ đo điện áp DC, nối dây đo màu đen với điểm nối đất (sườn xe hoặc cực âm ắc quy), sau đó cẩn thận chạm dây đo màu đỏ vào chân cấp nguồn trên giắc ECM (khi khóa điện được bật, hoặc theo hướng dẫn cụ thể trong tài liệu sửa chữa). Điện áp đo được phải nằm trong khoảng ắc quy (thường khoảng 12V khi động cơ chưa nổ hoặc đang nổ). Nếu điện áp thấp hơn đáng kể hoặc không có điện áp, có thể có vấn đề với nguồn cấp, cầu chì hoặc dây dẫn đến ECM.
Điều gì xảy ra nếu tôi tiếp tục lái xe khi ECM bị lỗi?
Tiếp tục lái xe khi ECM bị lỗi có thể gây ra nhiều hậu quả nghiêm trọng. Nếu lỗi ECM khiến động cơ hoạt động sai lệch (ví dụ: phun nhiên liệu quá nhiều), nó có thể gây hư hại nặng cho các bộ phận khác như bộ chuyển đổi xúc tác (rất đắt tiền để thay thế). Nếu lỗi liên quan đến thời điểm đánh lửa hoặc hỗn hợp hòa khí, hiệu suất động cơ sẽ giảm sút, mức tiêu thụ nhiên liệu tăng vọt và xe có thể bị chết máy đột ngột, gây nguy hiểm khi đang tham gia giao thông. Trong trường hợp ECM hỏng hoàn toàn, xe sẽ không thể khởi động được. Do đó, khi phát hiện các dấu hiệu lỗi liên quan đến ECM hoặc đèn “Check Engine” sáng, bạn nên sớm đưa xe đến gara uy tín để kiểm tra và sửa chữa.
Yếu tố nào có thể gây hỏng ECM?
Nhiều yếu tố có thể gây hỏng ECM, bao gồm: sốc điện (ví dụ: khi câu bình sai cực, lắp đặt thiết bị điện không đúng cách), tiếp xúc với nước hoặc độ ẩm cao, nhiệt độ quá nóng trong khoang động cơ trong thời gian dài, lỗi do tuổi thọ của các linh kiện điện tử bên trong, hoặc hỏng hóc do các sự cố vật lý (va đập). Việc đấu nối sai hoặc chạm chập trong hệ thống dây điện cũng có thể gây hư hại cho ECM.
ECM có thể sửa chữa được không hay phải thay thế?
Trong nhiều trường hợp, ECM có thể được sửa chữa bởi các chuyên gia có kinh nghiệm trong lĩnh vực điện tử ô tô. Việc sửa chữa thường bao gồm việc kiểm tra và thay thế các linh kiện điện tử bị hỏng trên bo mạch chủ của ECM. Tuy nhiên, không phải lỗi nào cũng có thể sửa chữa được, đặc biệt là khi hư hỏng quá nặng hoặc liên quan đến chip xử lý chính. Trong những trường hợp đó, việc thay thế ECM bằng một module mới hoặc đã qua sử dụng (nhưng còn tốt) là giải pháp cần thiết. ECM thay thế thường cần được lập trình lại để phù hợp với xe cụ thể.
Hy vọng những thông tin trên đã giúp bạn đọc hiểu rõ hơn ECM là gì và tầm quan trọng của nó trong hệ thống điều khiển động cơ xe hiện đại. Việc nhận biết sớm các dấu hiệu lỗi và khắc phục kịp thời là cần thiết để đảm bảo chiếc xe của bạn luôn vận hành ổn định. Tại Ô tô Dung Bắc, chúng tôi luôn khuyến khích chủ xe quan tâm đến các bộ phận cốt lõi như ECM để có trải nghiệm lái tốt nhất.
