Hộp số ô tô là một bộ phận vô cùng quan trọng, đóng vai trò trung gian truyền và điều chỉnh sức mạnh từ động cơ đến các bánh xe. Nó quyết định khả năng tăng tốc, tốc độ tối đa và hiệu quả tiêu thụ nhiên liệu của phương tiện. Hiểu rõ về cấu tạo và nguyên lý hoạt động của hộp số giúp người lái sử dụng xe hiệu quả và bảo dưỡng đúng cách.
Vai trò cốt lõi của hộp số ô tô
Động cơ đốt trong chỉ có thể hoạt động hiệu quả trong một dải tốc độ vòng quay nhất định. Tuy nhiên, chiếc xe cần di chuyển ở nhiều tốc độ khác nhau, từ khởi động chậm rãi, tăng tốc mạnh mẽ cho đến duy trì tốc độ cao trên đường trường. Đây chính là lúc hộp số ô tô phát huy tác dụng. Hộp số thực hiện việc thay đổi tỷ số truyền giữa động cơ và hệ thống truyền lực, cho phép bánh xe quay ở tốc độ khác nhau so với tốc độ quay của trục khuỷu động cơ, đồng thời điều chỉnh mô-men xoắn phù hợp với từng điều kiện vận hành. Khi cần lực kéo lớn để khởi hành hoặc leo dốc, hộp số cung cấp tỷ số truyền cao (số thấp), tăng mô-men xoắn đầu ra. Khi di chuyển ở tốc độ cao, hộp số chuyển sang tỷ số truyền thấp (số cao), giảm mô-men xoắn nhưng tăng tốc độ quay của bánh xe, giúp xe chạy nhanh và tiết kiệm nhiên liệu hơn.
Hộp số sàn (MT) – Cơ cấu truyền thống
Hộp số sàn, hay còn gọi là Manual Transmission (MT), là loại hộp số yêu cầu người lái thao tác trực tiếp bằng cần số và bàn đạp ly hợp (côn) để chọn tỷ số truyền phù hợp. Đây là loại hộp số phổ biến trong nhiều thập kỷ và vẫn còn được ưa chuộng trên một số dòng xe nhờ cảm giác lái chân thực và khả năng kiểm soát cao. Cấu tạo của hộp số sàn dựa trên sự kết hợp của các bánh răng và trục.
Cấu tạo chi tiết của hộp số sàn
Cấu tạo của một hộp số sàn điển hình bao gồm các thành phần chính hoạt động phối hợp với nhau. Trục sơ cấp nhận chuyển động từ động cơ thông qua ly hợp. Trục trung gian (hoặc trục đối) mang các bánh răng ăn khớp cố định với bánh răng trên trục sơ cấp. Trục thứ cấp là trục đầu ra, truyền động đến hệ dẫn động của xe. Trên trục thứ cấp có các bánh răng tự do có thể quay trên trục nhưng không cố định. Bộ đồng tốc là bộ phận quan trọng giúp khớp tốc độ quay của bánh răng trên trục thứ cấp với bộ phận gài số trước khi các răng ăn khớp hoàn toàn, nhờ đó việc chuyển số diễn ra êm ái và không gây tiếng động va đập của bánh răng. Các ổ bi giúp giảm ma sát lăn, tăng hiệu quả truyền động và tuổi thọ. Toàn bộ các chi tiết này được bảo vệ bên trong vỏ và nắp hộp số chắc chắn.

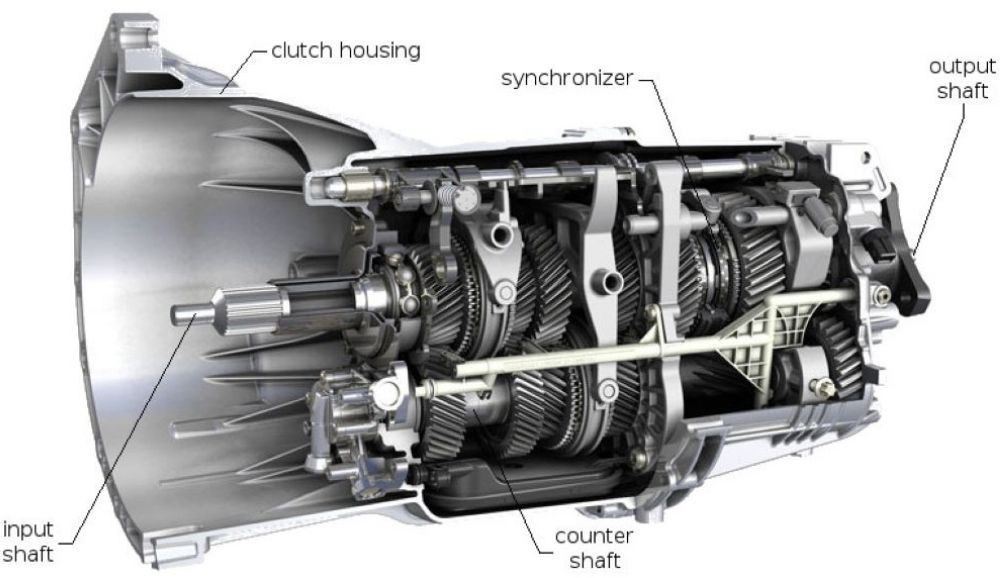

Mô hình cấu tạo chi tiết hộp số sàn ô tô với các bánh răng và trục
Nguyên lý hoạt động số tiến trên hộp số sàn
Khi người lái đạp ly hợp để ngắt kết nối động cơ và hộp số, sau đó di chuyển cần số để chọn một cấp số tiến. Cơ cấu chuyển số sẽ dịch chuyển bộ đồng tốc và ống gài số tương ứng với cấp số đã chọn. Bộ đồng tốc làm nhiệm vụ cân bằng tốc độ quay giữa bánh răng trên trục thứ cấp và ống gài số. Sau khi tốc độ được đồng bộ, ống gài số sẽ trượt và ăn khớp với vành răng của bánh răng số tương ứng, khóa bánh răng đó với trục thứ cấp. Khi người lái nhả ly hợp, mô-men xoắn từ động cơ truyền qua trục sơ cấp, đến trục trung gian (thay đổi tốc độ theo tỷ số bánh răng), sau đó truyền đến bánh răng đã được khóa vào trục thứ cấp, làm trục thứ cấp quay và truyền động ra ngoài đến bánh xe. Mỗi cặp bánh răng trên trục trung gian và trục thứ cấp đại diện cho một tỷ số truyền khác nhau, tương ứng với một cấp số (số 1, 2, 3…).
Nguyên lý hoạt động số lùi trên hộp số sàn
Để di chuyển lùi, hộp số sàn sử dụng một bánh răng trung gian bổ sung được gọi là bánh răng lùi. Khi người lái chọn số lùi, cơ cấu chuyển số sẽ gài bánh răng lùi này vào ăn khớp giữa bánh răng lùi trên trục trung gian và bánh răng lùi trên trục thứ cấp. Việc đưa thêm bánh răng trung gian vào giữa hai bánh răng này làm đảo ngược chiều quay của trục thứ cấp so với chiều quay của trục sơ cấp. Kết quả là trục đầu ra của hộp số quay ngược chiều, khiến xe di chuyển lùi.
