Cấu tạo, phân loại hệ thống treo độc lập trên ô tô

Hệ thống treo trên ô tô đóng vai trò cực kỳ quan trọng, ảnh hưởng trực tiếp đến sự an toàn và trải nghiệm của người lái cũng như hành khách. Trong các loại hệ thống treo hiện nay, hệ thống treo độc lập nổi bật với những ưu điểm vượt trội, là lựa chọn phổ biến trên nhiều dòng xe hiện đại.

Hệ thống treo độc lập là gì?

Hệ thống treo độc lập là một công nghệ treo tiên tiến trên ô tô, được thiết kế để cho phép mỗi bánh xe di chuyển lên xuống một cách riêng lẻ khi gặp chướng ngại vật trên đường. Không giống như hệ thống treo phụ thuộc truyền thống, nơi hai bánh trên cùng một trục được nối với nhau bằng một trục cứng, treo độc lập tách rời chuyển động của từng bánh. Điều này có nghĩa là khi một bánh xe chịu tác động từ mặt đường gồ ghề, chuyển động đó sẽ không trực tiếp ảnh hưởng đến bánh xe còn lại trên cùng trục.

Cơ chế hoạt động riêng lẻ của từng bánh xe giúp cải thiện đáng kể khả năng bám đường và sự ổn định của xe. Lực tác động từ bề mặt đường lên bánh xe được hấp thụ và phân tán bởi các bộ phận như lò xo, giảm chấn và các thanh liên kết. Sự linh hoạt này mang lại cảm giác lái êm ái hơn, giảm thiểu rung lắc và duy trì sự cân bằng cho thân xe trong nhiều điều kiện vận hành khác nhau.

Nguyên lý hoạt động của hệ thống treo độc lập

Nguyên lý cốt lõi của hệ thống treo kiểu độc lập dựa trên việc không có liên kết cứng giữa các bánh xe trên cùng một trục. Mỗi bánh xe được gắn vào khung hoặc thân xe thông qua các cánh tay đòn (control arm) và liên kết riêng biệt. Khi bánh xe gặp một chướng ngại vật hoặc di chuyển qua địa hình không bằng phẳng, lực tác động từ mặt đường sẽ được truyền lên các bộ phận đàn hồi và giảm chấn của hệ thống chỉ tại vị trí bánh xe đó.

Lò xo (hoặc các phần tử đàn hồi khác như thanh xoắn, khí nén) sẽ nén lại để hấp thụ năng lượng từ va chạm, giúp nâng thân xe lên so với bánh xe. Đồng thời, bộ giảm chấn (hay còn gọi là phuộc nhún) sẽ kiểm soát tốc độ nén và nhả của lò xo, dập tắt các dao động không mong muốn, ngăn thân xe bị nảy lên xuống liên tục. Nhờ sự phối hợp nhịp nhàng này, bánh xe có thể bám sát mặt đường ngay cả khi di chuyển qua các địa hình phức tạp, đảm bảo lực kéo và khả năng điều khiển tối ưu. Bánh xe đối diện trên cùng trục hầu như không bị ảnh hưởng bởi chuyển động này, duy trì góc đặt bánh và vị trí ổn định.

Cấu tạo chi tiết của hệ thống treo độc lập

Cấu tạo của một hệ thống treo độc lập tiêu chuẩn bao gồm nhiều thành phần chính phối hợp hoạt động để kiểm soát chuyển động của bánh xe và hấp thụ xung lực. Các bộ phận cơ bản bao gồm:

• Phần tử đàn hồi: Thường là lò xo cuộn (coil spring), thanh xoắn (torsion bar), hoặc túi khí (air spring). Chúng có nhiệm vụ chịu tải trọng của xe và tích trữ năng lượng khi bánh xe di chuyển lên xuống.
• Bộ giảm chấn: Thường là ống giảm chấn thủy lực (shock absorber/damper). Chức năng của bộ giảm chấn là kiểm soát tốc độ giãn nở của phần tử đàn hồi và chuyển đổi động năng thành nhiệt năng để dập tắt dao động.
• Các thanh liên kết và tay đòn: Tùy thuộc vào loại hệ thống treo độc lập, các bộ phận này có thể là tay đòn chữ A (wishbone), tay đòn ngang (lateral link), tay đòn dọc (trailing arm), thanh điều hướng (control link). Chúng có nhiệm vụ kết nối bánh xe (thông qua ngỗng moay-ơ – knuckle) với khung hoặc thân xe và xác định quỹ đạo chuyển động của bánh xe.
• Thanh ổn định (Stabilizer bar / Anti-roll bar): Là một thanh kim loại xoắn được nối giữa hai bên của hệ thống treo. Thanh này giúp giảm độ nghiêng ngang của thân xe (body roll) khi vào cua, cải thiện sự ổn định.

Các thành phần này được liên kết với nhau thông qua các khớp cầu (ball joint) và bạc lót cao su (bushing) để cho phép chuyển động linh hoạt và êm ái. Sự kết hợp và thiết kế của các bộ phận này sẽ tạo nên các kiểu hệ thống treo độc lập khác nhau với những đặc tính vận hành riêng biệt.

<>Xem Thêm Bài Viết:<>

• Cập Nhật **Bảng Giá Xe Mercedes C200** Và Đánh Giá Chi Tiết Phiên Bản Mới
• Kinh nghiệm du lịch Sóc Sơn: Khám phá trọn vẹn
• Hướng Dẫn Chi Tiết Tuyến Xe Buýt 618 Miền Tây Đến Đại Nam
• Chi tiết các phân khúc xe ô tô tại Việt Nam
• Đèn báo áp suất dầu ở mức thấp: Nguyên nhân, cách kiểm tra và xử lý hiệu quả

So sánh hệ thống treo độc lập và phụ thuộc

Để hiểu rõ hơn ưu điểm của hệ thống treo độc lập, việc so sánh nó với hệ thống treo phụ thuộc là cần thiết. Hệ thống treo phụ thuộc, thường sử dụng trục cầu cứng, nối liền hai bánh xe. Khi một bánh gặp chướng ngại vật, trục cầu sẽ nghiêng theo, ảnh hưởng đến góc đặt và vị trí của bánh còn lại. Điều này dẫn đến tình trạng thân xe dễ bị rung lắc, kém ổn định, đặc biệt khi di chuyển trên đường xấu hoặc vào cua tốc độ cao.

Ngược lại, hệ thống treo độc lập cho phép mỗi bánh xe phản ứng riêng biệt với mặt đường. Khi một bánh di chuyển lên, bánh kia vẫn giữ nguyên vị trí và góc đặt tương đối so với thân xe. Sự độc lập này mang lại nhiều lợi ích. Thứ nhất, nó cải thiện đáng kể sự thoải mái cho hành khách vì ít rung chấn từ mặt đường được truyền vào khoang xe. Thứ hai, nó tăng khả năng bám đường của từng bánh, giúp xe ổn định hơn khi vào cua, phanh gấp hoặc di chuyển trên địa hình không đồng đều.

Lợi ích khi xe sử dụng hệ thống treo độc lập

Việc trang bị hệ thống treo kiểu độc lập mang lại nhiều lợi ích thiết thực cho người sử dụng ô tô:

• Tăng cường sự thoải mái: Khả năng hấp thụ xung lực riêng lẻ của từng bánh giúp xe di chuyển êm ái hơn, giảm thiểu rung động và tiếng ồn truyền từ mặt đường vào cabin, tạo cảm giác dễ chịu cho hành khách trên những hành trình dài.
• Cải thiện khả năng vận hành và xử lý: Bánh xe luôn có xu hướng bám sát mặt đường tốt hơn nhờ khả năng điều chỉnh linh hoạt. Điều này giúp tăng cường độ ổn định khi lái xe ở tốc độ cao, vào cua an toàn hơn và mang lại cảm giác lái chính xác, phản hồi nhanh nhạy với thao tác của người lái.
• Tăng độ an toàn: Khả năng bám đường tốt hơn trực tiếp nâng cao hiệu quả của hệ thống phanh và hệ thống lái. Xe ít bị mất lái hoặc trượt bánh khi phanh gấp hoặc chuyển hướng đột ngột trên các bề mặt đường khác nhau.
• Giảm thiểu hiện tượng lắc ngang (body roll): Mặc dù hiện tượng này vẫn tồn tại, nhưng với thiết kế phù hợp và sự hỗ trợ của thanh ổn định, treo độc lập giúp kiểm soát độ nghiêng của thân xe khi vào cua tốt hơn so với treo phụ thuộc, mang lại sự tự tin cho người lái.

Nhờ những lợi ích này, hệ thống treo độc lập trở thành tiêu chuẩn trên hầu hết các dòng xe du lịch hiện đại, từ sedan cỡ nhỏ đến SUV và xe thể thao.

Bánh xe ô tô di chuyển độc lập trên mặt đường không bằng phẳng

Các loại hệ thống treo độc lập phổ biến

Trên thị trường ô tô hiện nay, có ba kiểu hệ thống treo độc lập được sử dụng rộng rãi nhất, mỗi loại có cấu tạo và đặc điểm riêng:

Hệ thống treo tay đòn kép (Double Wishbone)

Hệ thống treo tay đòn kép, hay còn gọi là treo xương đòn kép, có lịch sử lâu đời và được đánh giá cao về khả năng kiểm soát chuyển động của bánh xe. Cấu tạo cơ bản bao gồm hai tay đòn hình chữ A (wishbone) hoặc chữ V được đặt chồng lên nhau ở phía trên và dưới của ngỗng moay-ơ. Lò xo và bộ giảm chấn thường được đặt giữa tay đòn dưới và khung xe.

Ưu điểm chính của hệ thống này là khả năng kiểm soát góc camber (độ nghiêng của bánh xe so với phương thẳng đứng) rất tốt trong suốt hành trình nhún của hệ thống treo. Tay đòn trên thường ngắn hơn tay đòn dưới, giúp bánh xe ngả vào phía trong khi thân xe nghiêng lúc vào cua. Điều này giúp duy trì diện tích tiếp xúc lớn nhất của lốp với mặt đường, tăng độ bám và cải thiện khả năng xử lý. Hệ thống này cũng linh hoạt trong việc điều chỉnh các thông số động học. Tuy nhiên, nhược điểm là cấu tạo phức tạp, đòi hỏi nhiều chi tiết hơn so với một số loại khác, dẫn đến chi phí sản xuất và bảo dưỡng cao hơn. Hệ thống tay đòn kép thường được trang bị cho cầu trước của xe bán tải, SUV lớn hoặc cầu sau của các xe du lịch và xe thể thao hiệu suất cao.

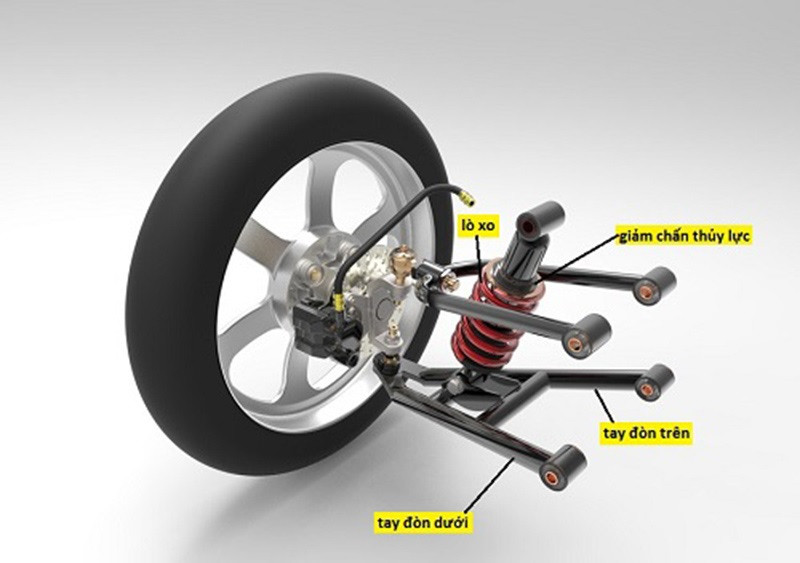

Cấu tạo chi tiết của hệ thống treo tay đòn kép với các thanh liên kết

Hệ thống treo MacPherson (MacPherson Strut)

Hệ thống treo MacPherson là một trong những loại treo độc lập phổ biến nhất, đặc biệt là ở cầu trước của các dòng xe du lịch cỡ nhỏ và trung bình. Điểm đặc trưng của nó là việc tích hợp lò xo cuộn và bộ giảm chấn thành một cụm duy nhất gọi là “thanh chống” (strut). Cụm thanh chống này được gắn trực tiếp vào ngỗng moay-ơ ở phía dưới và vào thân xe hoặc khung phụ ở phía trên. Ở phía dưới, chỉ có một tay đòn điều hướng (thường là tay đòn chữ A) hoặc một tay đòn ngang kết hợp với một thanh giằng dọc.

Ưu điểm lớn nhất của MacPherson là cấu tạo đơn giản, gọn nhẹ, ít bộ phận, giúp giảm chi phí sản xuất và dễ dàng lắp ráp, sửa chữa. Thiết kế nhỏ gọn cũng giúp tối ưu không gian trong khoang động cơ. Tuy nhiên, nhược điểm là khả năng kiểm soát góc camber và toe (độ chụm bánh xe) trong suốt hành trình nhún không tốt bằng tay đòn kép hoặc đa liên kết. Bánh xe có xu hướng thay đổi góc đặt nhiều hơn khi hệ thống treo hoạt động mạnh, ảnh hưởng đến độ bám đường và có thể gây mòn lốp không đều nếu không được căn chỉnh định kỳ.

Mô phỏng cấu trúc giảm chấn của hệ thống treo MacPherson

Hệ thống treo đa liên kết (Multi-link)

Hệ thống treo đa liên kết là sự phát triển tiên tiến từ hệ thống tay đòn kép, sử dụng nhiều hơn hai thanh liên kết (thường từ ba đến năm thanh) để kết nối ngỗng moay-ơ với khung xe. Mỗi thanh liên kết được bố trí ở một góc độ và vị trí cụ thể, cho phép các kỹ sư kiểm soát chính xác quỹ đạo chuyển động của bánh xe theo cả ba chiều không gian (lên xuống, tiến lùi, xoay). Số lượng và hình dạng của các thanh liên kết có thể khác nhau đáng kể giữa các hãng xe và mẫu xe.

Ưu điểm vượt trội của hệ thống treo đa liên kết là khả năng kiểm soát động học của bánh xe rất linh hoạt và chính xác. Nó cho phép tối ưu hóa góc camber, toe và caster (góc nghiêng trụ lái) trong mọi điều kiện hoạt động, từ di chuyển thẳng đến vào cua gắt hay đi qua địa hình phức tạp. Điều này mang lại khả năng xử lý xuất sắc, độ bám đường tối ưu và sự thoải mái vượt trội. Nhược điểm lớn nhất là cấu tạo phức tạp nhất trong ba loại, dẫn đến chi phí sản xuất rất cao và việc sửa chữa, bảo dưỡng cũng tốn kém và đòi hỏi chuyên môn cao. Hệ thống đa liên kết thường được trang bị cho cả cầu trước và cầu sau của các dòng xe hạng sang, xe thể thao hiệu suất cao và một số mẫu SUV cao cấp.

Hệ thống treo đa liên kết với nhiều thanh điều hướng phức tạp

Yếu tố ảnh hưởng đến hiệu quả và bảo dưỡng hệ thống treo độc lập

Hiệu quả hoạt động của hệ thống treo độc lập không chỉ phụ thuộc vào kiểu loại hay thiết kế ban đầu mà còn bị ảnh hưởng bởi nhiều yếu tố khác trong quá trình sử dụng. Chất lượng vật liệu chế tạo các bộ phận, độ chính xác trong gia công, và đặc biệt là tình trạng bảo dưỡng định kỳ đóng vai trò quan trọng. Các bạc lót cao su (bushings) ở các khớp nối có thể bị lão hóa, các khớp cầu (ball joints) có thể bị mòn sau một thời gian sử dụng, bộ giảm chấn có thể bị chảy dầu hoặc mất hiệu quả.

Việc thường xuyên kiểm tra và bảo dưỡng hệ thống treo kiểu độc lập là cực kỳ cần thiết để đảm bảo xe luôn vận hành an toàn và ổn định. Các dấu hiệu cần lưu ý bao gồm tiếng kêu lạ khi xe di chuyển qua chỗ gồ ghề, thân xe bị rung lắc quá mức, lốp mòn không đều, hoặc cảm giác lái lỏng lẻo. Kiểm tra góc đặt bánh xe (camber, toe, caster) định kỳ cũng giúp phát hiện sớm các vấn đề và đảm bảo xe chạy thẳng, tránh mòn lốp sớm. Chi phí bảo dưỡng và sửa chữa hệ thống treo độc lập có thể khác nhau tùy thuộc vào loại hệ thống (MacPherson thường rẻ hơn Đa liên kết) và mức độ hư hỏng của các bộ phận.

Câu hỏi thường gặp (FAQs)

• Hệ thống treo độc lập có tốt hơn hệ thống treo phụ thuộc không?
  Nhìn chung, hệ thống treo độc lập mang lại sự thoải mái và khả năng xử lý vượt trội hơn hệ thống treo phụ thuộc nhờ khả năng cho phép mỗi bánh xe di chuyển riêng biệt. Tuy nhiên, hệ thống treo phụ thuộc vẫn có ưu điểm về độ bền bỉ, khả năng chịu tải tốt hơn và cấu tạo đơn giản, thường được dùng trên xe tải hoặc một số xe SUV chuyên off-road.

• Loại hệ thống treo độc lập nào là tốt nhất?
  Không có loại treo độc lập nào là “tốt nhất” tuyệt đối. Mỗi loại đều có ưu nhược điểm riêng. Hệ thống Tay đòn kép và Đa liên kết thường mang lại khả năng kiểm soát và hiệu suất tốt hơn, phù hợp với xe thể thao, xe sang. Hệ thống MacPherson đơn giản, hiệu quả chi phí, phù hợp với đa số xe du lịch phổ thông. Lựa chọn phụ thuộc vào mục đích sử dụng và phân khúc của xe.

• Khi nào cần kiểm tra hệ thống treo độc lập?
  Bạn nên kiểm tra hệ thống treo độc lập định kỳ theo khuyến cáo của nhà sản xuất (thường trong các đợt bảo dưỡng định kỳ) hoặc khi nhận thấy các dấu hiệu bất thường như xe rung lắc, tiếng ồn lạ, xe bị nghiêng một bên, hoặc cảm giác lái không ổn định.

• Những dấu hiệu cho thấy hệ thống treo độc lập đang gặp vấn đề là gì?
  Các dấu hiệu phổ biến bao gồm: xe bị nảy mạnh và rung lắc kéo dài sau khi đi qua chỗ gồ ghề, tiếng kêu “lục cục” từ gầm xe, lốp xe mòn không đều, xe bị kéo lệch sang một bên khi lái thẳng, hoặc đuôi xe bị võng xuống.

• Chi phí sửa chữa hệ thống treo độc lập có cao không?
  Chi phí sửa chữa phụ thuộc vào mức độ hư hỏng, loại xe, và kiểu hệ thống treo độc lập. Hệ thống MacPherson thường có chi phí sửa chữa thấp hơn do cấu tạo đơn giản hơn. Hệ thống Tay đòn kép và Đa liên kết thường đắt hơn do có nhiều bộ phận phức tạp hơn.

• Hệ thống treo độc lập ảnh hưởng như thế nào đến tuổi thọ lốp xe?
  Một hệ thống treo độc lập hoạt động tốt giúp duy trì góc đặt bánh xe chính xác, đảm bảo lốp tiếp xúc đều với mặt đường và giảm thiểu mòn lốp không đều. Ngược lại, nếu hệ thống treo bị lỗi (ví dụ: lỏng bạc lót, cong tay đòn, hỏng giảm chấn), nó có thể gây ra mòn lốp bất thường và làm giảm tuổi thọ lốp đáng kể.

• Tất cả các xe hiện đại đều sử dụng hệ thống treo độc lập ở cả 4 bánh không?
  Không hẳn. Nhiều xe hiện đại sử dụng hệ thống treo độc lập ở cả 4 bánh (ví dụ: MacPherson ở trước, Đa liên kết ở sau). Tuy nhiên, một số dòng xe SUV hoặc bán tải vẫn có thể sử dụng hệ thống treo độc lập ở cầu trước và hệ thống treo phụ thuộc (như trục cứng) ở cầu sau để tăng khả năng chịu tải hoặc đơn giản hóa cấu tạo.

• Sự khác biệt chính giữa MacPherson và Tay đòn kép là gì?
  Sự khác biệt chính nằm ở cấu tạo. MacPherson tích hợp lò xo và giảm chấn vào một cụm thanh chống duy nhất và chỉ sử dụng một tay đòn dưới. Tay đòn kép sử dụng hai tay đòn (trên và dưới) tách biệt với cụm lò xo/giảm chấn. Tay đòn kép thường phức tạp hơn nhưng kiểm soát bánh xe chính xác hơn.

• Hệ thống treo đa liên kết thường được sử dụng cho loại xe nào?
  Hệ thống treo đa liên kết thường được trang bị cho các dòng xe hạng sang, xe thể thao, và các mẫu SUV hoặc sedan cao cấp, nơi yêu cầu khả năng vận hành, xử lý và sự thoải mái ở mức cao nhất.

• Vai trò của giảm chấn trong hệ thống treo độc lập là gì?
  Bộ giảm chấn có vai trò dập tắt các dao động của lò xo sau khi hấp thụ xung lực. Nếu không có giảm chấn, xe sẽ bị nảy lên xuống liên tục sau khi đi qua chướng ngại vật, gây khó chịu và mất kiểm soát. Giảm chấn giúp bánh xe nhanh chóng bám lại mặt đường, đảm bảo ổn định.

Nắm vững kiến thức về hệ thống treo độc lập giúp bạn hiểu rõ hơn về chiếc xe của mình và tầm quan trọng của việc bảo dưỡng định kỳ. Đây là một bộ phận thiết yếu góp phần đảm bảo an toàn và trải nghiệm lái xe tối ưu trên mọi hành trình. Tại Ô tô Dung Bắc, chúng tôi luôn mong muốn cung cấp những thông tin hữu ích về ô tô để giúp bạn chăm sóc và sử dụng chiếc xe của mình một cách hiệu quả nhất.
