Để hiểu rõ hơn về chiếc xe đồng hành trên mọi nẻo đường, việc tìm hiểu về cấu tạo ô tô là vô cùng cần thiết. Một chiếc xe hơi là tập hợp phức tạp của hàng nghìn chi tiết nhỏ, phối hợp nhịp nhàng với nhau để tạo nên khả năng vận hành linh hoạt và an toàn. Nắm vững kiến thức cơ bản về cấu tạo của ô tô giúp người dùng sử dụng xe hiệu quả và chăm sóc phương tiện tốt hơn.
Động cơ ô tô: Trái tim và nguồn sức mạnh
Động cơ được xem là trái tim của xe ô tô, đóng vai trò chuyển đổi các dạng năng lượng như hóa năng (từ nhiên liệu) hoặc điện năng thành cơ năng. Nguồn năng lượng cơ học này sau đó được truyền tới các bánh xe, giúp chiếc xe có thể di chuyển trên mọi địa hình và đạt được tốc độ mong muốn. Tùy thuộc vào thiết kế và mục đích sử dụng của từng loại xe, động cơ có thể được bố trí ở phía trước, ở giữa hoặc thậm chí là phía sau xe.
Bên trong một bộ phận động cơ ô tô là sự kết hợp của nhiều chi tiết phức tạp, hoạt động đồng bộ. Tuy nhiên, các thành phần cơ bản không thể thiếu bao gồm bugi (đối với động cơ xăng) hoặc kim phun (đối với động cơ diesel), hệ thống van nạp và xả giúp điều chỉnh luồng khí và nhiên liệu, piston di chuyển tịnh tiến trong xi-lanh, thanh truyền kết nối piston với trục khuỷu, và trục khuỷu chuyển đổi chuyển động tịnh tiến thành chuyển động quay. Sự phối hợp của các bộ phận này tạo ra chu trình đốt cháy và sinh công liên tục, duy trì sự vận hành của xe.
Dựa trên loại nhiên liệu hoặc nguồn năng lượng sử dụng, động cơ ô tô được phân loại thành nhiều kiểu khác nhau. Động cơ đốt trong sử dụng năng lượng sinh ra từ quá trình đốt cháy nhiên liệu (xăng hoặc dầu diesel) bên trong các buồng đốt. Khí giãn nở do nhiệt độ cao đẩy piston chuyển động, tạo ra công. Động cơ điện hoạt động dựa trên nguyên lý cảm ứng điện từ, chuyển đổi điện năng lưu trữ trong pin thành cơ năng, được đánh giá là thân thiện với môi trường hơn và ngày càng phổ biến trên các dòng xe hiện đại. Ngoài ra, trong lịch sử còn có động cơ hơi nước sử dụng nhiệt năng của hơi nước, tuy nhiên loại này không còn được dùng phổ biến trên ô tô do thời gian khởi động lâu và hiệu suất chưa tối ưu cho nhu cầu di chuyển nhanh.
Sơ đồ minh họa cấu tạo ô tô với các bộ phận chính như động cơ và khung gầm
Hệ thống khung gầm: Nền tảng vững chắc nâng đỡ toàn bộ xe
Hệ thống khung gầm là một trong những thành phần cốt lõi trong cấu tạo xe ô tô, chịu trách nhiệm nâng đỡ toàn bộ trọng tải của xe, bao gồm động cơ, thân vỏ, hành khách và hàng hóa. Khung gầm không chỉ mang lại kết cấu chắc chắn mà còn đảm bảo sự ổn định và an toàn cho xe khi di chuyển trên các điều kiện địa hình khác nhau. Đây là một tổng thể phức tạp bao gồm nhiều hệ thống nhỏ hơn, mỗi hệ thống đảm nhận một nhiệm vụ cụ thể nhưng lại phối hợp chặt chẽ với nhau.
Các bộ phận chính của khung gầm ô tô
Hệ thống khung gầm bao gồm nhiều bộ phận quan trọng như hệ thống phanh, hệ thống truyền lực, hệ thống lái, hệ thống treo và hệ thống thân vỏ. Sự liên kết giữa các hệ thống này tạo nên khả năng vận hành, kiểm soát và an toàn cho chiếc xe. Mỗi bộ phận có nguyên lý hoạt động riêng và được thiết kế để đáp ứng các yêu cầu kỹ thuật cụ thể, góp phần tạo nên hiệu suất tổng thể của xe.
<>Xem Thêm Bài Viết:<>- Nâng Cấp Âm Thanh Xe Hơi: Nâng Tầm Trải Nghiệm Lái Xe
- Tuyến Xe Buýt Số 12 Hà Nội: Hướng Dẫn Chi Tiết Từ A-Z
- Nghi Thức Cúng Xe Máy Mới: Cần Chuẩn Bị Những Gì?
- Hướng Dẫn Chi Tiết Mua Honda CG125 Ở Đâu Uy Tín Nhất
- Giải mã ý nghĩa logo xe Bentley sang trọng
Hệ thống phanh: Đảm bảo an toàn khi di chuyển
Hệ thống phanh là một trong những hệ thống an toàn quan trọng nhất trên xe, hoạt động dựa trên nguyên lý ma sát để giảm tốc độ hoặc dừng xe theo ý muốn của người lái. Hệ thống này bao gồm nhiều chi tiết cấu thành như xi lanh chính, bộ trợ lực phanh, phanh đĩa hoặc phanh tang trống, má phanh và bàn đạp phanh. Khi người lái đạp phanh, áp suất thủy lực được tạo ra, ép các má phanh vào đĩa phanh (hoặc tang trống), tạo ra lực ma sát làm chậm hoặc dừng bánh xe.
Có nhiều loại phanh được sử dụng trên ô tô. Phanh đĩa, thường được lắp ở bánh trước, sử dụng đĩa quay và má phanh kẹp vào để tạo ma sát. Phanh tang trống sử dụng má phanh ép vào mặt trong của tang trống quay. Ngoài ra, hệ thống phanh khẩn cấp (phanh tay) cung cấp một cơ chế dừng xe dự phòng, thường tác động bằng cơ học lên bánh sau. Hệ thống chống bó cứng phanh (ABS) là một công nghệ an toàn hiện đại, giúp ngăn bánh xe bị bó cứng khi phanh gấp, duy trì khả năng đánh lái và kiểm soát xe trong tình huống nguy hiểm.
Hệ thống truyền lực: Chuyển động và năng lượng
Hệ thống truyền lực có nhiệm vụ then chốt là truyền mô-men xoắn sinh ra từ động cơ đến các bánh xe chủ động, giúp xe có thể di chuyển. Các thành phần chính của hệ thống này bao gồm hộp số (điều chỉnh tỉ số truyền và mô-men xoắn), truyền động các đăng (nếu động cơ và bánh chủ động ở xa nhau), bộ truyền lực chính và bộ vi sai (phân phối lực quay tới các bánh xe và cho phép chúng quay với tốc độ khác nhau khi vào cua), cùng các bán trục dẫn động bánh xe.
Dựa vào vị trí động cơ và bánh xe chủ động, hệ thống truyền lực được chia thành các loại phổ biến. Hệ thống truyền lực FF (Front-engine, Front-wheel drive) có động cơ đặt phía trước và truyền lực tới hai bánh trước. Loại này phổ biến do cấu trúc gọn gàng và khả năng bám đường tốt ở cầu trước. Hệ thống truyền lực FR (Front-engine, Rear-wheel drive) cũng có động cơ đặt phía trước nhưng truyền lực tới hai bánh sau thông qua trục các đăng. Cấu hình này thường được ưa chuộng trên các xe thể thao hoặc xe tải do phân bổ trọng lượng tốt hơn và khả năng chịu tải cầu sau. Hệ thống truyền lực 4WD (Four-wheel drive) truyền lực tới cả bốn bánh xe, giúp tăng cường khả năng vận hành trên địa hình khó khăn hoặc điều kiện đường trơn trượt, thường đòi hỏi các bộ vi sai phức tạp hơn.
Hình ảnh cận cảnh động cơ ô tô, trái tim của mọi chiếc xe
Hệ thống lái: Kiểm soát hướng đi
Hệ thống lái cho phép người điều khiển thay đổi hướng di chuyển của xe theo ý muốn. Các thành phần cơ bản của hệ thống lái bao gồm vô lăng, trục lái, cơ cấu lái (thước lái) và dẫn động lái nối tới các bánh xe phía trước. Khi vô lăng được xoay, chuyển động này được truyền xuống cơ cấu lái, sau đó tác động lên các thanh dẫn động để xoay bánh xe.
Để giảm sức nặng khi xoay vô lăng, hầu hết các xe hiện đại đều được trang bị hệ thống trợ lực lái. Hệ thống lái trợ lực thủy lực (HPS) sử dụng bơm thủy lực và chất lỏng để tạo ra lực hỗ trợ. Hệ thống lái trợ lực điện-thủy lực (EHPS) kết hợp bơm thủy lực với động cơ điện để điều khiển áp suất. Hệ thống lái trợ lực điện (EPS) sử dụng hoàn toàn động cơ điện để tạo lực hỗ trợ, mang lại hiệu quả nhiên liệu tốt hơn và khả năng tích hợp với các hệ thống hỗ trợ lái điện tử. Các công nghệ tiên tiến hơn như hệ thống lái chủ động (AFS) hay Steer by Wire (điều khiển bằng dây) cũng đang dần được áp dụng trên các dòng xe cao cấp, mang lại khả năng điều khiển chính xác và linh hoạt hơn.
Hệ thống treo: Giảm chấn và ổn định
Hệ thống treo là cầu nối giữa thân xe và các bánh xe, có chức năng nâng đỡ toàn bộ trọng lượng phần trên của xe và hấp thụ các xung lực từ mặt đường không bằng phẳng. Điều này giúp duy trì sự tiếp xúc của lốp xe với mặt đường, cải thiện độ bám, đồng thời mang lại cảm giác lái êm ái và thoải mái cho hành khách bằng cách giảm thiểu rung động và chấn động truyền lên thân xe. Hệ thống treo cơ bản bao gồm các bộ phận như lò xo (bộ phận đàn hồi), các tay đòn hoặc liên kết (bộ phận dẫn hướng) và bộ giảm chấn (giảm sóc).
Có hai loại hệ thống treo chính: hệ thống treo độc lập và hệ thống treo phụ thuộc. Trong hệ thống treo độc lập, chuyển động của mỗi bánh xe không ảnh hưởng trực tiếp đến bánh xe đối diện trên cùng một trục. Điều này giúp cải thiện khả năng xử lý và sự thoải mái khi đi qua đường gồ ghề. Hệ thống treo phụ thuộc có cấu trúc đơn giản hơn, hai bánh xe trên cùng một trục được liên kết chặt chẽ với nhau. Khi một bánh gặp chướng ngại vật, nó sẽ ảnh hưởng đáng kể đến vị trí và góc đặt của bánh còn lại. Hệ thống treo phụ thuộc thường được sử dụng trên các xe tải hoặc SUV đòi hỏi khả năng chịu tải cao.
Hệ thống thân vỏ: Khung sườn và diện mạo
Hệ thống thân vỏ, hay còn gọi là khung xe, tạo nên hình dáng bên ngoài của chiếc ô tô và đồng thời là cấu trúc nâng đỡ chính cho các bộ phận khác. Thân vỏ không chỉ mang tính thẩm mỹ mà còn đóng vai trò quan trọng trong việc bảo vệ hành khách khi xảy ra va chạm bằng cách hấp thụ và phân tán lực. Các chi tiết như cửa xe, nắp ca-pô, cốp sau, và các tấm panel khác tạo nên lớp vỏ bọc hoàn chỉnh cho xe.
Có hai cấu trúc thân xe phổ biến hiện nay. Cấu trúc khung gầm rời (body-on-frame) bao gồm một khung sườn riêng biệt (thường bằng thép) và thân xe được lắp đặt lên trên khung sườn này. Cấu trúc này thường được dùng cho xe tải, SUV lớn do độ bền và khả năng chịu tải. Cấu trúc khung gầm liền khối (unibody) là loại phổ biến nhất trên xe du lịch hiện đại, trong đó thân xe và khung gầm được tích hợp thành một khối thống nhất. Cấu trúc này nhẹ hơn, cứng vững hơn và an toàn hơn trong nhiều loại va chạm.
Hệ thống điện ô tô: Mạng lưới thông minh điều khiển hoạt động
Hệ thống điện là một phần không thể thiếu và ngày càng phức tạp trong cấu tạo xe ô tô. Mặc dù chỉ chiếm một phần nhỏ về khối lượng, hệ thống điện điều khiển và hỗ trợ phần lớn các chức năng hoạt động của xe, từ những thao tác cơ bản đến các tính năng tiện nghi và an toàn nâng cao. Sự phát triển không ngừng của công nghệ đã biến hệ thống điện thành một “bộ não” điều khiển các khía cạnh khác nhau của xe.
Các thành phần chính của hệ thống điện bao gồm hệ thống khởi động, có nhiệm vụ quay trục khuỷu để động cơ đốt trong bắt đầu hoạt động; hệ thống nạp điện, bao gồm máy phát điện để tạo ra nguồn điện khi động cơ chạy và cung cấp cho ắc quy cùng các thiết bị điện khác; và bộ điều khiển động cơ (ECU – Engine Control Unit), được xem là máy tính trung tâm tiếp nhận thông tin từ các cảm biến và đưa ra lệnh điều khiển tới các bộ phận chấp hành để tối ưu hóa hiệu suất và khí thải. Ngoài ra, hệ thống điện còn bao gồm hệ thống chiếu sáng (đèn pha, đèn hậu, đèn xi nhan), hệ thống tín hiệu và thông báo (còi, đèn báo táp-lô), và các hệ thống phụ trợ khác như gạt mưa, nâng hạ cửa kính.
Ngày nay, hệ thống điện trên ô tô còn mở rộng ra nhiều chức năng khác, bao gồm điều khiển các hệ thống an toàn chủ động như ABS, hệ thống cân bằng điện tử (ESC); các hệ thống hỗ trợ lái (ADAS); hệ thống thông tin giải trí; hệ thống điều hòa không khí tự động; các hệ thống chống trộm và định vị GPS. Sự tích hợp điện tử sâu rộng này nâng cao đáng kể tính năng, tiện nghi và độ an toàn của xe hiện đại.

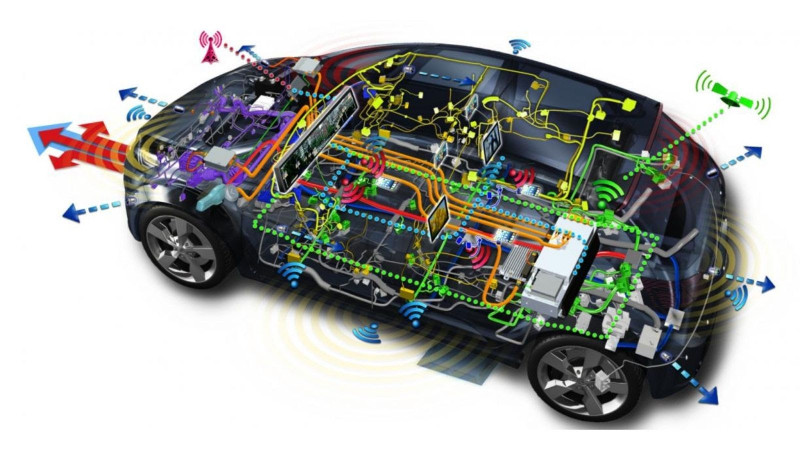

Minh họa hệ thống điện phức tạp trong cấu tạo ô tô hiện đại
Khoang cabin: Không gian trải nghiệm của người dùng
Khoang cabin chính là không gian nội thất bên trong của chiếc ô tô, nơi người lái và hành khách tương tác trực tiếp với xe. Đây không chỉ là yếu tố quyết định đến thẩm mỹ và sự sang trọng của chiếc xe mà còn ảnh hưởng lớn đến trải nghiệm thoải mái, tiện nghi và an toàn của người sử dụng. Các nhà sản xuất ô tô ngày càng chú trọng vào việc thiết kế và trang bị nội thất để mang lại không gian tốt nhất cho người ngồi.
Các bộ phận quan trọng trong khoang cabin bao gồm hệ thống cách âm giúp giảm thiểu tiếng ồn từ bên ngoài và động cơ, tạo không gian yên tĩnh hơn; ghế ngồi được thiết kế công thái học mang lại sự thoải mái cho những hành trình dài; dây đai an toàn và túi khí là các trang bị an toàn thụ động thiết yếu, bảo vệ người ngồi khi xảy ra va chạm. Bên cạnh đó, khoang cabin còn có hệ thống chiếu sáng nội thất, bảng điều khiển trung tâm với các nút bấm, màn hình cảm ứng, hệ thống thông tin giải trí, cũng như các vị trí chứa đồ dùng cá nhân tiện lợi như hộc đựng găng tay, khay đựng cốc, ngăn chứa đồ ở cửa. Tất cả những chi tiết này phối hợp với nhau để tạo nên một không gian chức năng và dễ chịu cho người sử dụng.
Khoang cabin tiện nghi và các bộ phận nội thất bên trong ô tô
FAQs: Giải đáp các câu hỏi thường gặp về cấu tạo ô tô
Cấu tạo ô tô gồm những bộ phận chính nào?
Cấu tạo của một chiếc ô tô bao gồm bốn hệ thống chính: Động cơ (nguồn sức mạnh), Hệ thống khung gầm (nền tảng nâng đỡ và vận hành), Hệ thống điện (điều khiển và cung cấp năng lượng) và Khoang cabin (không gian nội thất cho người dùng). Mỗi hệ thống lại bao gồm nhiều bộ phận và chi tiết nhỏ hơn.
Động cơ ô tô hoạt động như thế nào?
Động cơ ô tô chuyển đổi năng lượng (từ nhiên liệu hoặc điện) thành cơ năng. Trong động cơ đốt trong, quá trình đốt cháy nhiên liệu tạo ra khí nở đẩy piston di chuyển, từ đó quay trục khuỷu. Động cơ điện sử dụng từ trường để quay trục, tạo ra mô-men xoắn. Năng lượng cơ học này được truyền tới bánh xe để xe di chuyển.
Hệ thống khung gầm có vai trò gì?
Hệ thống khung gầm là bộ xương của xe, nâng đỡ toàn bộ trọng lượng, đảm bảo độ vững chắc và an toàn. Nó bao gồm các hệ thống con như phanh (dừng xe), truyền lực (truyền sức mạnh động cơ tới bánh xe), lái (điều khiển hướng đi), treo (giảm chấn và ổn định) và thân vỏ (tạo hình dáng và bảo vệ).
ABS trong hệ thống phanh là gì?
ABS là viết tắt của Anti-lock Braking System (Hệ thống chống bó cứng phanh). Đây là một hệ thống an toàn giúp ngăn bánh xe bị khóa cứng khi phanh gấp đột ngột. ABS điều chỉnh áp lực phanh tới từng bánh xe, giúp người lái duy trì khả năng đánh lái để tránh chướng ngại vật ngay cả khi đang phanh.
Sự khác nhau giữa khung gầm rời và khung gầm liền khối là gì?
Khung gầm rời (body-on-frame) có thân xe và khung sườn riêng biệt, thường dùng cho xe tải, SUV lớn. Khung gầm liền khối (unibody) tích hợp thân xe và khung gầm thành một khối duy nhất, nhẹ hơn và phổ biến trên xe du lịch hiện đại.
Hệ thống truyền lực FF và FR khác nhau ở đâu?
Hệ thống truyền lực FF (Front-engine, Front-wheel drive) có động cơ phía trước và dẫn động bánh trước. Hệ thống truyền lực FR (Front-engine, Rear-wheel drive) có động cơ phía trước nhưng dẫn động bánh sau thông qua trục các đăng.
Hệ thống điện trên ô tô điều khiển những gì?
Hệ thống điện điều khiển hầu hết các chức năng của xe, từ khởi động động cơ, cung cấp điện cho các thiết bị, điều khiển động cơ và hộp số thông qua ECU, đến hệ thống chiếu sáng, tín hiệu, thông tin giải trí và các tính năng an toàn điện tử hiện đại.
Khoang cabin ô tô có những bộ phận chính nào?
Khoang cabin chứa các bộ phận nội thất như ghế ngồi, bảng điều khiển, vô lăng, hệ thống giải trí, điều hòa, hệ thống an toàn (dây đai, túi khí), và các ngăn chứa đồ. Đây là không gian tương tác trực tiếp với người dùng.
Tại sao nên hiểu về cấu tạo ô tô cơ bản?
Hiểu biết về cấu tạo cơ bản giúp người dùng sử dụng xe đúng cách, nhận biết sớm các dấu hiệu bất thường, thực hiện bảo dưỡng định kỳ hiệu quả hơn và nâng cao ý thức về an toàn khi vận hành xe.
Ô tô điện khác xe xăng về cấu tạo động cơ như thế nào?
Xe ô tô điện sử dụng động cơ điện thay vì động cơ đốt trong. Động cơ điện hoạt động dựa trên nguyên lý điện từ, không cần nhiên liệu hóa thạch, không tạo ra khí thải trực tiếp và thường có cấu tạo đơn giản hơn động cơ đốt trong, mang lại hiệu suất cao và vận hành êm ái.
Việc tìm hiểu về cấu tạo ô tô là bước quan trọng để bất kỳ người dùng xe nào cũng có thể sử dụng và bảo quản phương tiện của mình một cách tốt nhất. Nắm vững những kiến thức cơ bản về các bộ phận chính giúp bạn tự tin hơn sau tay lái và kéo dài tuổi thọ cho chiếc xe. Hy vọng bài viết này từ Ô tô Dung Bắc đã cung cấp cho bạn những thông tin hữu ích.
