Ngày nay, công nghệ ô tô ngày càng phát triển, mang đến trải nghiệm lái an toàn và thoải mái hơn. Một trong những bộ phận thầm lặng nhưng đóng vai trò quan trọng chính là cảm biến đo momen xoắn. Thiết bị này giúp hệ thống lái hoạt động hiệu quả, đặc biệt là trên các dòng xe trang bị trợ lực điện hiện đại.
Hiểu Rõ Về Cảm Biến Đo Momen Xoắn
Cảm biến đo momen xoắn, hay còn gọi là Torque Sensor trong tiếng Anh, là một loại bộ chuyển đổi đặc biệt. Chức năng chính của nó là tiếp nhận lực xoắn đầu vào và biến đổi nó thành tín hiệu điện tương ứng ở đầu ra. Đây là một thành phần quan trọng trong nhiều hệ thống cơ khí, đặc biệt là trong ngành công nghiệp ô tô hiện đại.
Trong bối cảnh ô tô, khái niệm momen xoắn thường được nhắc đến khi bạn tác động lực lên vô lăng. Khi bạn muốn quay xe, lực từ tay bạn tạo ra một momen xoắn trên cột lái. Lực quay này có thể theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ, tùy thuộc vào hướng bạn đánh lái. Momen xoắn này là sự kết hợp giữa lực bạn tác dụng và khoảng cách từ điểm đặt lực đến tâm trục quay của vô lăng. Cảm biến đo momen xoắn sẽ đo chính xác lực quay này để truyền dữ liệu về bộ điều khiển.
Ngày càng nhiều xe ô tô hiện đại được trang bị hệ thống lái trợ lực điện (EPS). Hệ thống này sử dụng dữ liệu từ cảm biến đo momen xoắn để tính toán mức độ hỗ trợ cần thiết từ mô tơ điện. Điều này giúp giảm đáng kể sức lực mà người lái cần bỏ ra khi xoay vô lăng, mang lại cảm giác lái nhẹ nhàng, linh hoạt và thoải mái hơn, đặc biệt khi di chuyển ở tốc độ thấp hoặc khi đỗ xe.
Cấu Tạo Phức Tạp và Nguyên Lý Hoạt Động Chính
Để thực hiện chức năng đo lường chính xác lực xoắn, cảm biến đo momen xoắn sở hữu cấu tạo khá tinh vi. Thiết kế cụ thể có thể thay đổi tùy thuộc vào nhà sản xuất và ứng dụng cụ thể, nhưng thường bao gồm các thành phần cốt lõi làm việc cùng nhau để biến đổi momen xoắn thành tín hiệu điện có thể đọc được. Sự phức tạp trong cấu tạo đảm bảo độ chính xác và tin cậy trong các môi trường hoạt động khắc nghiệt.
Kiến Trúc Bên Trong Của Cảm Biến
Thành phần chính để cảm nhận momen xoắn thường là đầu dò được trang bị các đồng hồ đo biến dạng (strain gauges). Các đồng hồ này thường được bố trí theo một góc nghiêng nhất định, ví dụ 45 độ so với trục quay. Trục nơi momen xoắn tác dụng có thể có dạng đặc hoặc rỗng. Đôi khi, mặt cắt của trục không chỉ đơn thuần là hình tròn mà có thể có hình dạng khác như hình chữ thập hoặc hình vuông ở một số vị trí nhất định. Những thiết kế này nhằm tối ưu hóa khả năng thu nhận tín hiệu đầu ra từ phép đo biến dạng.
Phần tử cảm biến (Strain Gage) và các phần tử quay khác của bộ chuyển đổi được gắn trực tiếp hoặc liên kết chặt chẽ với trục quay. Mạch điện tử xử lý tín hiệu thường được đặt trong phần vỏ cố định của cảm biến. Bên trong mạch điện này có một vi điều khiển mạnh mẽ. Vi điều khiển này có nhiệm vụ đọc giá trị thu được từ các đồng hồ đo biến dạng. Tín hiệu analog ban đầu sẽ được khuếch đại, số hóa và chuyển đổi sang các chuẩn giao tiếp kỹ thuật số phổ biến như RS-485 để truyền dữ liệu đến các bộ điều khiển khác của xe. Ngoài ra, vi điều khiển cũng thực hiện các chức năng quan trọng khác như giám sát nguồn cấp, quản lý khoảng đo, chuẩn hóa giá trị đo và lưu trữ các thông tin như số serial của thiết bị.
<>Xem Thêm Bài Viết:<>- Bảng Giá Xe BAIC Mới Nhất: Lựa Chọn Đáng Cân Nhắc
- Giải mã bảng taplo ô tô và ý nghĩa ký hiệu
- Giá Xe Vario 150 Cũ: Hướng Dẫn Mua Chi Tiết
- Camera 360 OledPro X5s: Nâng Tầm An Toàn Lái Xe Toàn Diện
- Đánh giá chi tiết Ford Explorer 2019: SUV tiện nghi và mạnh mẽ

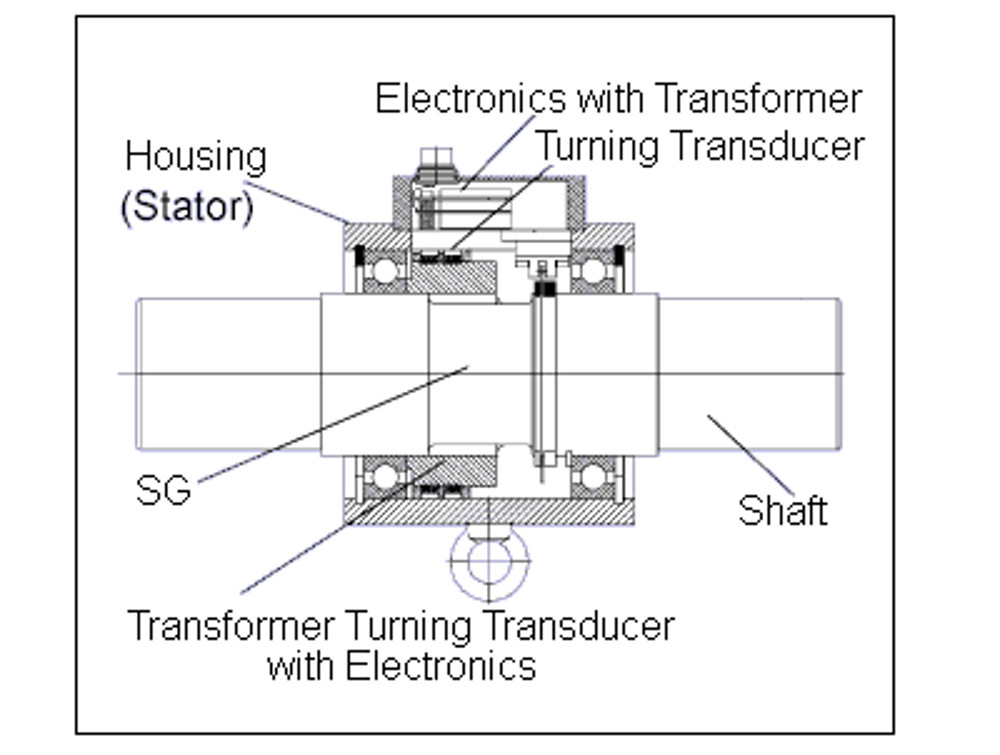

Hình ảnh cấu tạo của cảm biến đo momen xoắn
Phương Pháp Đo Dựa Trên Tem Dán Ứng Suất
Một trong những phương pháp phổ biến để đo momen xoắn là sử dụng nguyên lý tem dán ứng suất (Strain Gauge). Các tem dán này được gắn trực tiếp lên bề mặt trục quay. Khi trục chịu tác động của momen xoắn, nó sẽ bị biến dạng (xoắn). Sự biến dạng này làm cho các tem dán ứng suất bị kéo căng hoặc nén lại. Tem dán ứng suất có đặc tính là điện trở của nó sẽ thay đổi tỷ lệ thuận với sự biến dạng: khi bị kéo giãn, điện trở tăng, và khi bị nén, điện trở giảm.
Sự thay đổi điện trở rất nhỏ này được đo lường thông qua một mạch cầu Wheatstone. Tín hiệu điện áp từ mạch cầu tỷ lệ với sự thay đổi điện trở, và do đó tỷ lệ với momen xoắn đang tác dụng lên trục. Để đảm bảo độ chính xác cao nhất, việc lắp đặt các tem dán ứng suất đòi hỏi sự cẩn thận. Bề mặt trục cần được làm sạch kỹ lưỡng trước khi dán. Ngoài ra, cần có các mạch bù nhiệt để loại bỏ ảnh hưởng của sự thay đổi nhiệt độ môi trường lên kết quả đo, và vị trí lắp đặt các tem dán cần được hiệu chuẩn chính xác để thu được tín hiệu tối ưu.

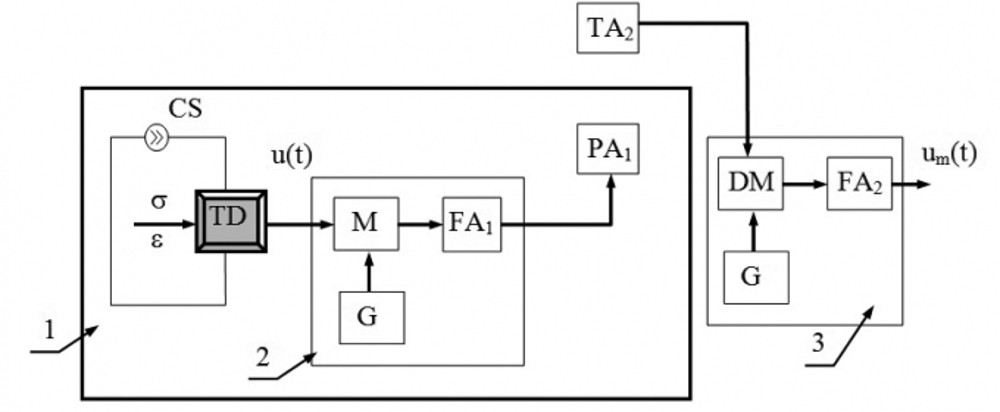

Hình ảnh quy trình hoạt động cảm biến đo momen xoắn dán tem ứng suất
Phương Pháp Đo Dựa Trên Độ Lệch Góc
Một phương pháp khác để đo momen xoắn, thường áp dụng cho các loại cảm biến không tiếp xúc, là dựa trên nguyên lý đo độ lệch góc xoắn giữa hai mặt cắt khác nhau trên trục quay. Khi momen xoắn tác dụng, trục sẽ bị xoắn đi một góc nhỏ. Góc xoắn này tỷ lệ thuận với momen xoắn (trong giới hạn đàn hồi của vật liệu). Bằng cách đo chính xác góc lệch giữa hai điểm hoặc hai mặt cắt trên trục, chúng ta có thể suy ra giá trị momen xoắn. Việc đo độ lệch góc này có thể sử dụng các kỹ thuật khác nhau, phổ biến là quang học và điện từ.
Trong phương pháp điện từ, cảm biến sử dụng các bộ phát và thu tín hiệu điện từ (ví dụ: các cuộn dây cảm ứng hoặc cảm biến hiệu ứng Hall) để phát hiện sự thay đổi vị trí tương đối giữa các răng hoặc các đặc điểm khác trên trục quay tại hai điểm khác nhau. Khi không có momen xoắn, các tín hiệu từ hai điểm này sẽ đồng pha. Khi có momen xoắn, trục bị xoắn, làm cho vị trí tương đối của các đặc điểm tại hai điểm thay đổi, dẫn đến tín hiệu từ bộ thu tại hai điểm bị lệch pha nhau một góc. Góc lệch pha này tỷ lệ thuận với momen xoắn.

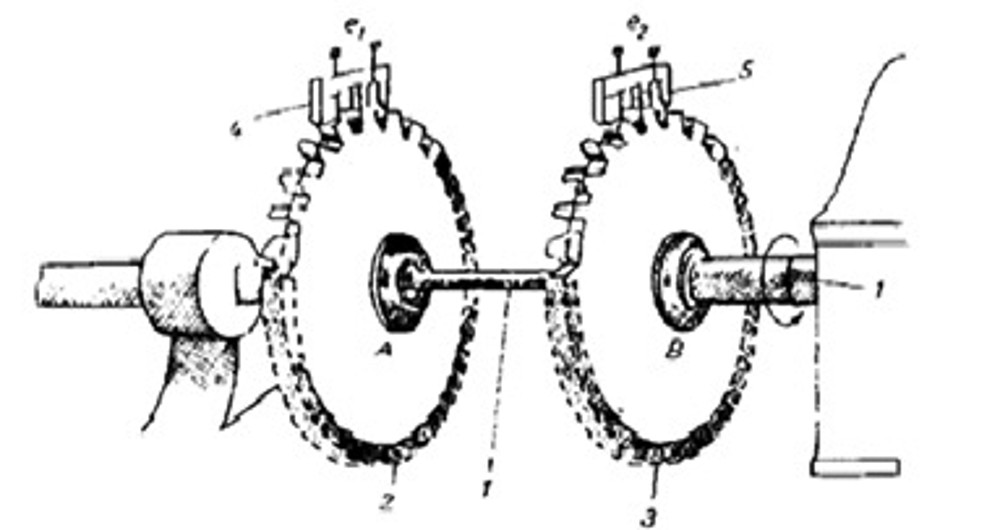

Hình ảnh minh họa phương pháp đo momen xoắn bằng điện từ
Đối với phương pháp quang học, hệ thống sử dụng các bộ phát ánh sáng (thường là đèn LED) và bộ thu ánh sáng để theo dõi vị trí hoặc tốc độ góc của các đĩa hoặc grating được gắn trên trục tại hai vị trí. Khi trục xoắn, sự lệch vị trí tương đối giữa các đĩa/grating tại hai điểm sẽ làm thay đổi tín hiệu quang học nhận được bởi bộ thu. Bằng cách phân tích sự lệch pha hoặc thời gian trễ giữa các tín hiệu quang học từ hai bộ thu, hệ thống có thể tính toán được góc xoắn và từ đó xác định momen xoắn. Phương pháp quang học thường có tốc độ phản hồi rất nhanh và độ chính xác cao, cho phép truyền dữ liệu qua các giao diện như USB, Wireless, Ethernet một cách hiệu quả.

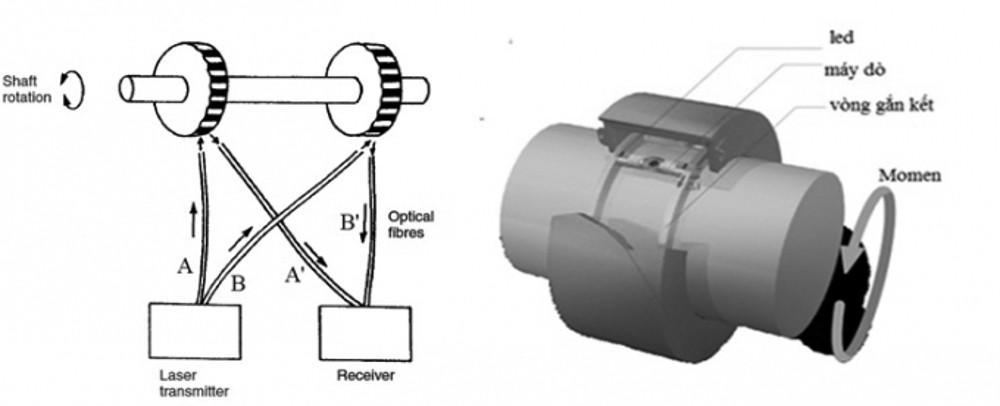

Hình ảnh minh họa phương pháp đo momen xoắn bằng quang học
Tầm Quan Trọng Của Cảm Biến Đo Momen Xoắn Trong Hệ Thống Lái Ô Tô Hiện Đại
Trong ngành công nghiệp ô tô, cảm biến đo momen xoắn đóng vai trò không thể thiếu, đặc biệt là trên các dòng xe sử dụng hệ thống lái trợ lực điện (EPS) tiên tiến. Chức năng chính của nó trong bối cảnh này là đo lường chính xác và liên tục lực mà người lái tác dụng lên vô lăng. Dữ liệu momen xoắn này sau đó được truyền đến bộ điều khiển điện tử (ECU) của hệ thống EPS.
ECU sẽ sử dụng thông tin về momen xoắn từ người lái, cùng với các dữ liệu khác như tốc độ xe, góc lái, để tính toán lượng lực hỗ trợ cần thiết mà mô tơ điện trợ lực lái cần cung cấp. Điều này đảm bảo rằng hệ thống trợ lực hoạt động một cách thông minh và linh hoạt. Ở tốc độ thấp (như khi đỗ xe hoặc di chuyển trong thành phố), nơi cần nhiều lực để xoay vô lăng, cảm biến sẽ phát hiện momen xoắn lớn từ người lái, và hệ thống EPS sẽ cung cấp mức hỗ trợ tối đa. Ngược lại, ở tốc độ cao trên đường trường, khi momen xoắn tác dụng lên vô lăng thường nhỏ hơn, hệ thống EPS sẽ giảm mức hỗ trợ để người lái cảm nhận rõ hơn về mặt đường và duy trì sự ổn định.
Sự hiện diện của cảm biến đo momen xoắn giúp mang lại cảm giác lái chân thực và phản hồi tốt cho người điều khiển. Nó cho phép hệ thống EPS điều chỉnh lực trợ lực một cách mượt mà, phù hợp với từng tình huống lái. Ngoài ra, dữ liệu từ cảm biến này còn có thể được sử dụng bởi các hệ thống an toàn khác của xe như kiểm soát ổn định điện tử (ESC), giúp cải thiện khả năng xử lý và an toàn tổng thể của chiếc xe. Đây là một bước tiến vượt trội so với các hệ thống trợ lực lái thủy lực truyền thống, vốn tiêu tốn năng lượng hơn và ít khả năng tùy chỉnh linh hoạt.

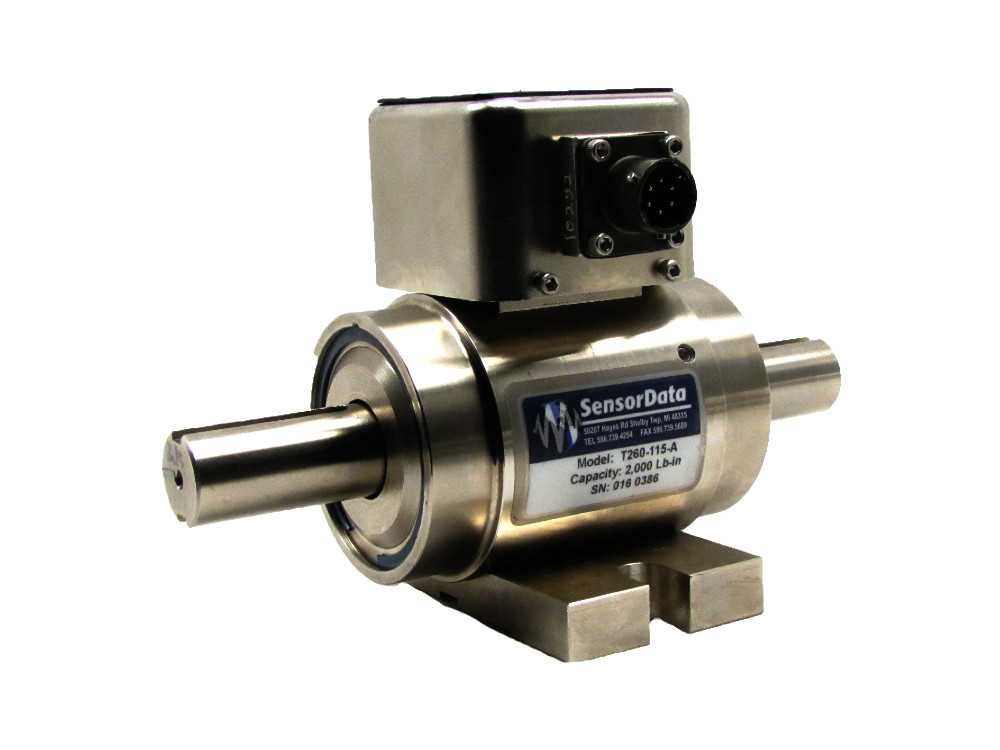

Hình ảnh ứng dụng cảm biến đo momen xoắn trên ô tô
Các Lĩnh Vực Ứng Dụng Đa Dạng Khác
Mặc dù có vai trò ngày càng quan trọng trong ngành ô tô, cảm biến đo momen xoắn không chỉ giới hạn ở lĩnh vực này. Nhờ khả năng đo lường chính xác lực xoắn, nó được ứng dụng rộng rãi trong nhiều ngành công nghiệp và lĩnh vực khác nhau. Khả năng cung cấp dữ liệu định lượng về momen xoắn giúp cải thiện hiệu quả, độ an toàn và chất lượng sản phẩm trong nhiều quy trình.
Trong lĩnh vực giáo dục, các trường đại học và trung tâm đào tạo kỹ thuật sử dụng cảm biến đo momen xoắn trong các mô hình thí nghiệm để giảng dạy về động cơ đốt trong, động cơ điện, hệ thống truyền động, và các nguyên lý cơ khí liên quan. Nó giúp sinh viên trực quan hóa và đo lường các đại lượng vật lý quan trọng.
Đối với công tác đo lường và kiểm định, cảm biến này là công cụ tiêu chuẩn để xác định momen xoắn của các bộ phận như trục khuỷu, trục động cơ, hoặc để kiểm tra công suất đầu ra của động cơ máy phát, động cơ tàu thủy. Độ chính xác của cảm biến rất quan trọng để đảm bảo các thiết bị hoạt động đúng thông số kỹ thuật.
Trong môi trường sản xuất, giám sát và điều hành quy trình, cảm biến đo momen xoắn được dùng để kiểm soát lực siết của bu lông, ốc vít (quan trọng trong lắp ráp ô tô, máy bay), đo lực vặn nắp chai trong ngành đóng gói, kiểm tra tải trọng của nhíp xe, ổ trục, hay giám sát độ chuyển vị của trục. Nó giúp tự động hóa và duy trì chất lượng sản xuất.
Kiểm tra cơ cấu và hệ thống cơ khí cũng là một ứng dụng quan trọng. Cảm biến giúp đánh giá hiệu suất và độ bền của các bộ phận như vòng bi, quạt, băng chuyền, hoặc kiểm tra momen hoạt động của các thiết bị như lưu tốc kế.
Cuối cùng, ngay cả trong lĩnh vực nông nghiệp, cảm biến đo momen xoắn cũng bắt đầu được ứng dụng để điều khiển và tối ưu hóa hoạt động của các máy móc nông nghiệp, đảm bảo hiệu quả và tránh quá tải.

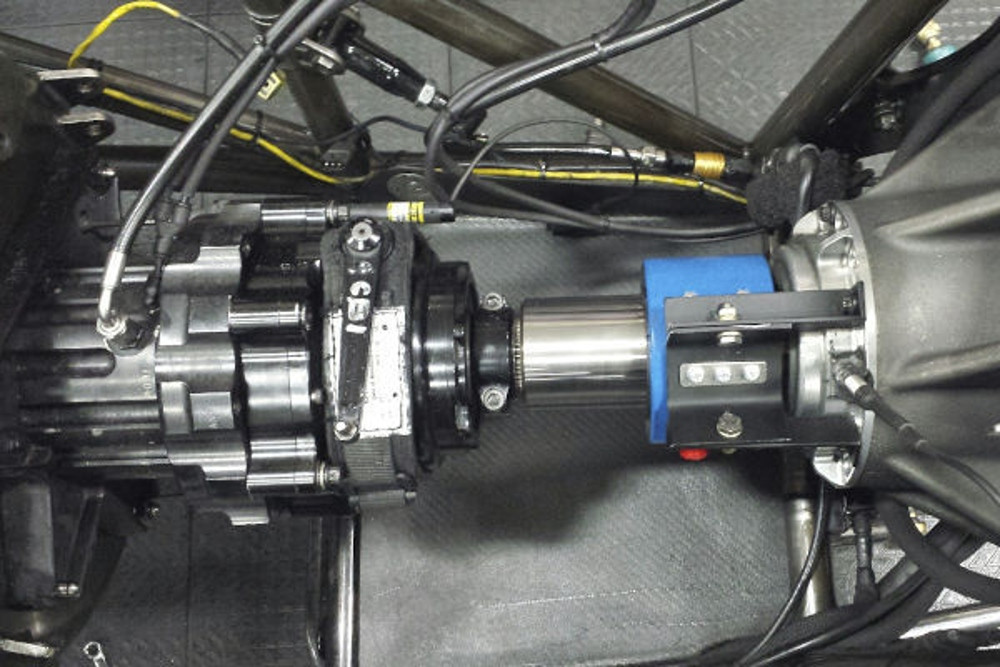

Hình ảnh các ứng dụng đa dạng của cảm biến đo momen xoắn
Tóm lại, cảm biến đo momen xoắn là một thành phần công nghệ quan trọng, đóng vai trò then chốt trong việc nâng cao hiệu quả và sự thoải mái của hệ thống lái trên các dòng xe hiện đại. Hiểu về cách hoạt động của bộ phận này giúp chúng ta thêm trân trọng những cải tiến trên chiếc xe của mình. Tại Ô tô Dung Bắc, chúng tôi luôn cập nhật thông tin về các công nghệ tiên tiến này để chia sẻ cùng bạn.
Các Câu Hỏi Thường Gặp Về Cảm Biến Đo Momen Xoắn
Cảm biến đo momen xoắn là gì?
Đây là thiết bị chuyển đổi lực xoắn tác động lên một trục thành tín hiệu điện để hệ thống điều khiển của xe có thể đọc và xử lý.
Momen xoắn trong ô tô có ý nghĩa gì?
Trong bối cảnh hệ thống lái, momen xoắn là lực quay mà người lái tác dụng lên vô lăng. Cảm biến đo lường lực này để xác định mức độ hỗ trợ cần thiết từ hệ thống trợ lực lái.
Cảm biến này hoạt động như thế nào trên xe hơi?
Nó đo lực xoắn trên cột lái do người lái tạo ra. Dữ liệu này được gửi đến bộ điều khiển EPS, bộ điều khiển sẽ tính toán và điều chỉnh lực hỗ trợ từ mô tơ điện trợ lực lái tương ứng.
Bộ phận cảm biến đo momen xoắn có quan trọng không?
Rất quan trọng, đặc biệt với các xe có trợ lực lái điện (EPS). Nó là yếu tố then chốt giúp hệ thống trợ lực hoạt động hiệu quả, mang lại cảm giác lái nhẹ nhàng, chính xác và góp phần vào sự an toàn.
Có những phương pháp đo momen xoắn chính nào?
Hai phương pháp chính thường được sử dụng là dựa trên tem dán ứng suất (Strain Gauge) và dựa trên nguyên lý đo độ lệch góc xoắn (sử dụng kỹ thuật quang học hoặc điện từ).
Cảm biến đo momen xoắn có liên quan gì đến hệ thống EPS?
Cảm biến đo momen xoắn là đầu vào dữ liệu chính cho hệ thống EPS. Nó cung cấp thông tin về lực lái của người dùng, giúp EPS biết cần phải trợ lực bao nhiêu.
Khi nào tôi cần kiểm tra cảm biến này?
Nếu bạn gặp các vấn đề bất thường với hệ thống lái trợ lực, như vô lăng nặng bất thường, cảm giác lái không đều, hoặc có đèn cảnh báo hệ thống lái trên bảng táp-lô, cảm biến đo momen xoắn có thể cần được kiểm tra.
Cảm biến này thường nằm ở đâu trên xe?
Thông thường, cảm biến đo momen xoắn được tích hợp trực tiếp vào cột lái hoặc hộp lái của xe. Vị trí cụ thể có thể khác nhau tùy thuộc vào thiết kế của từng dòng xe.
